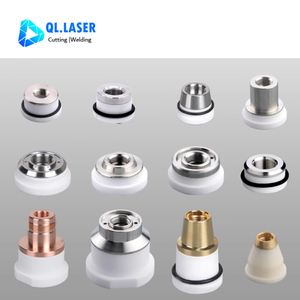

Anel cerâmico de corte a laser

Lente de colimação de lente de foco de lente protetora de corte a laser 2

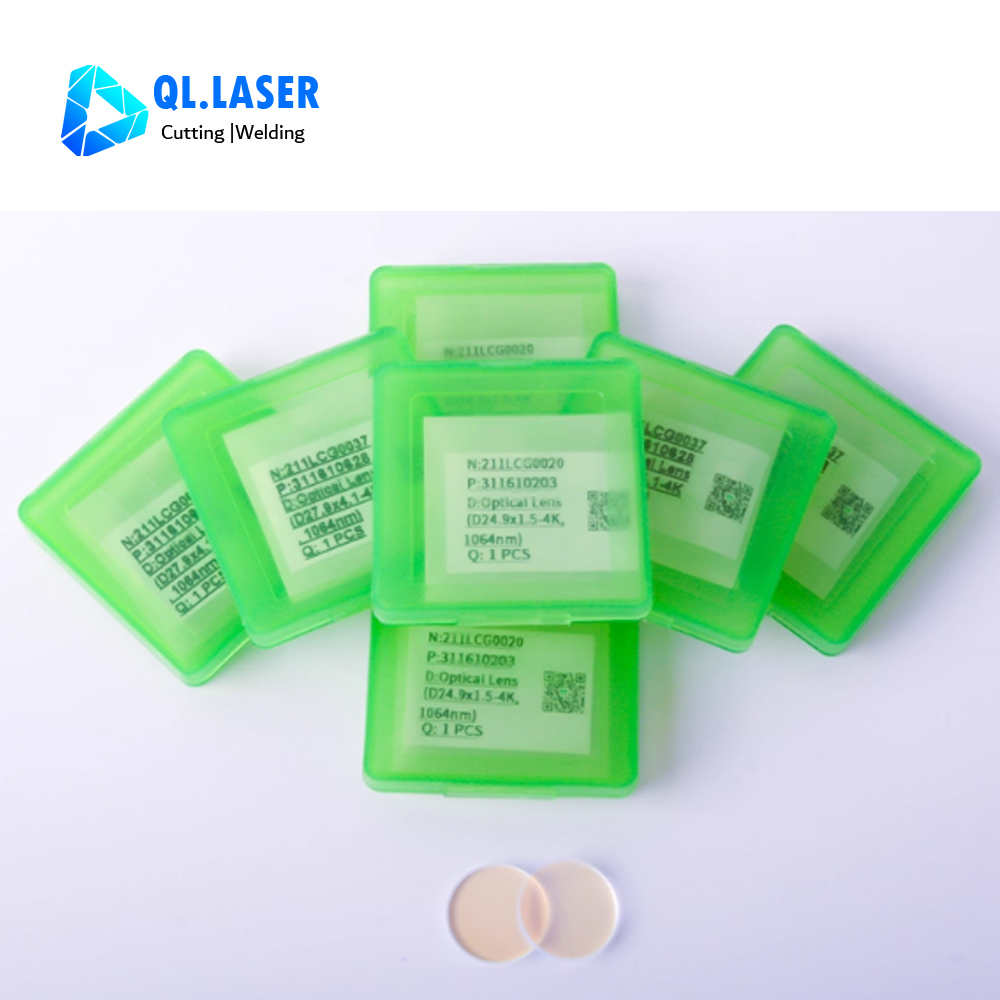

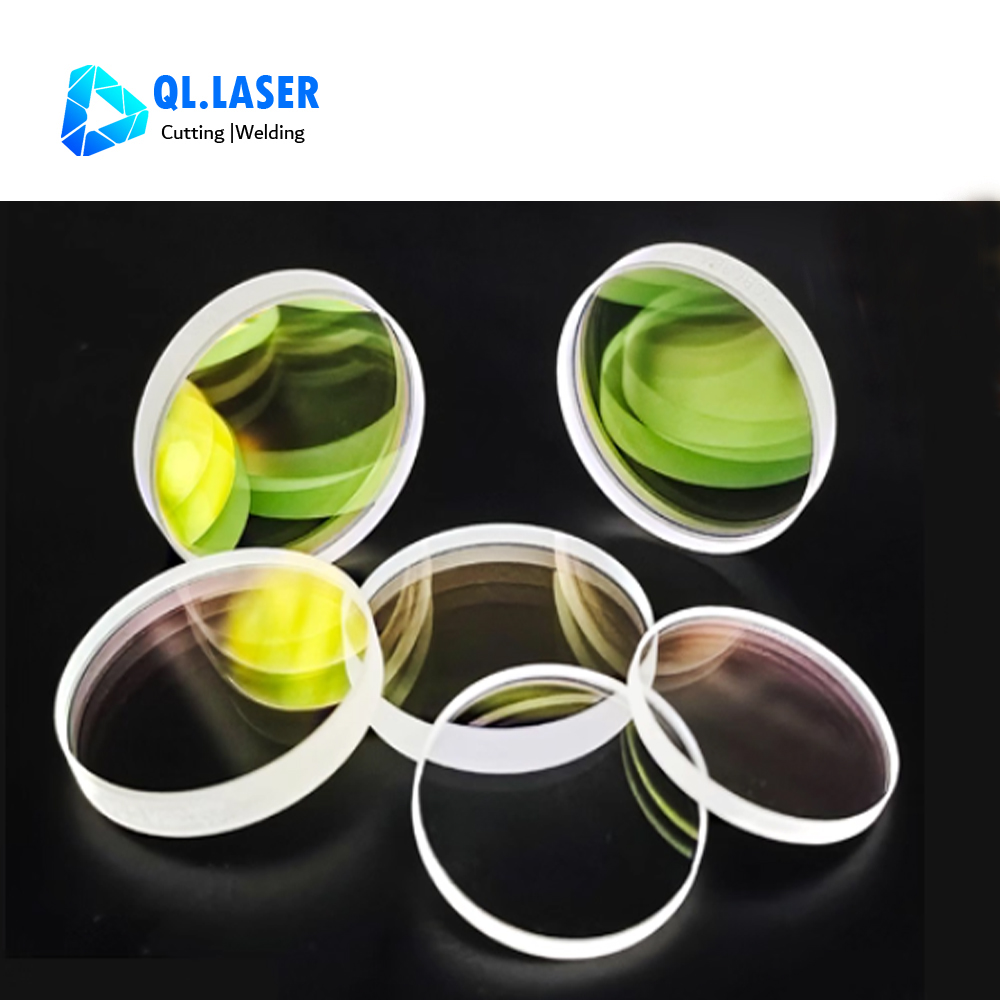

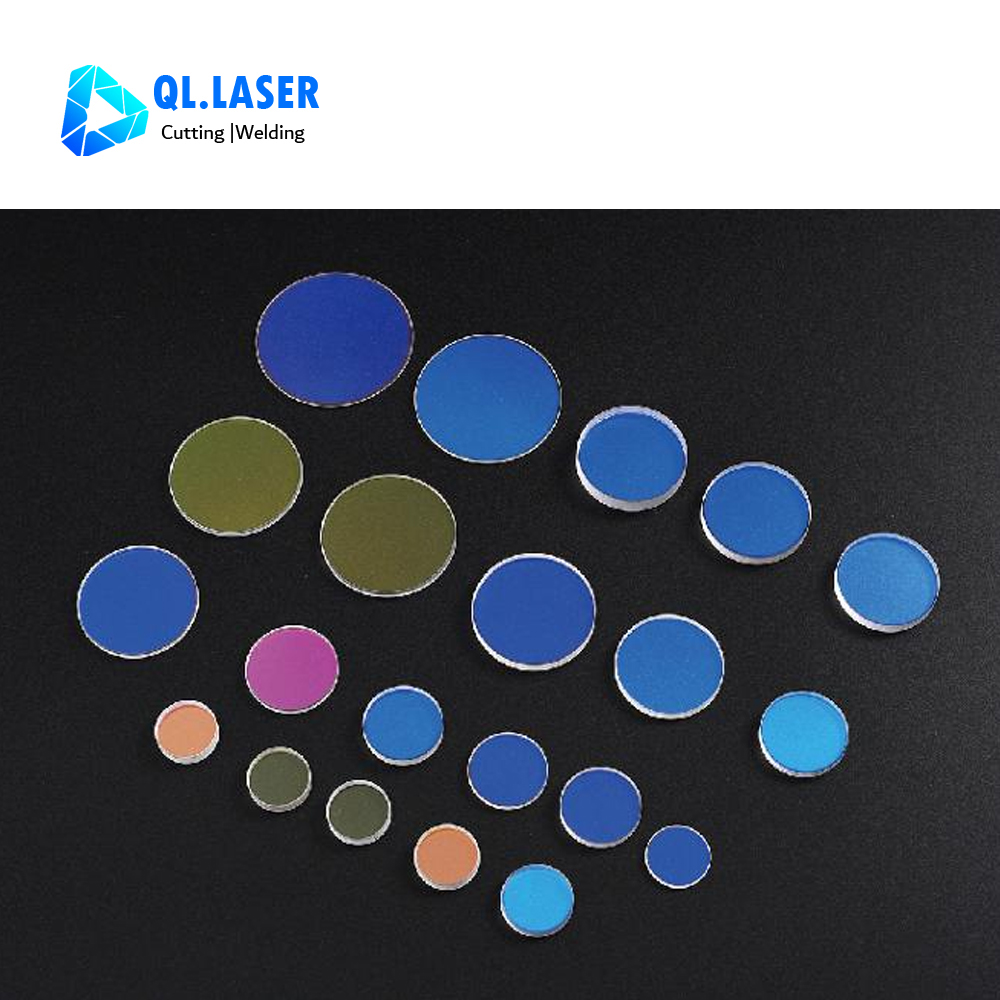

Lente protetora de corte a laser Lente de foco Lente colimadora

O corte a laser de fibra é geralmente usado para corte de materiais metálicos de média a alta potência. A sequência típica de transmissão do caminho óptico é a seguinte: o feixe de laser é colimado e expandido em um feixe paralelo através de uma lente colimadora, depois focado na posição de trabalho usando uma lente de foco. Uma lente protetora é colocada após a lente de foco para evitar que respingos danifiquem a lente de foco durante o processo de corte. Além disso, numa cabeça de corte em forma de L, o feixe colimado é desviado 90 graus por um espelho reflector de 45 graus antes de entrar na lente de focagem para um corte preciso.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Descrição do produto

>> Vantagem do produto

1. Excelente desempenho

As vantagens abrangentes dos componentes ópticos a laser

Os componentes ópticos do laser estabelecem padrões de referência no setor com seu alto limite de danos, permanecendo intactos sob exposição ao laser de alta potência.

Alta suavidade e superfícies ultra-lisas alcançam baixa dispersão e alta transmitância, garantindo o máximo desempenho de energia do laser.

2. Processo de Produção Limpa padronizado pela ISO

Este processo reduz a contaminação potencial introduzida durante a produção na fonte e reduz significativamente a probabilidade de recontaminação de componentes ópticos após a ativação. Como resultado, demonstra uma taxa de crescimento de danos mais lenta durante o uso.

3. Design de revestimento inovador

Utiliza tecnologia de revestimento multicamadas para distribuir uniformemente o campo elétrico, evitando efetivamente altas concentrações de intensidade de campo elétrico. Isto aumenta significativamente o limiar de dano induzido pelo laser.

O uso de óxido de háfnio como material de revestimento, conhecido por sua baixa taxa de absorção, não apenas melhora o desempenho do revestimento, mas também garante a estabilidade e durabilidade dos componentes em aplicações de alta potência.

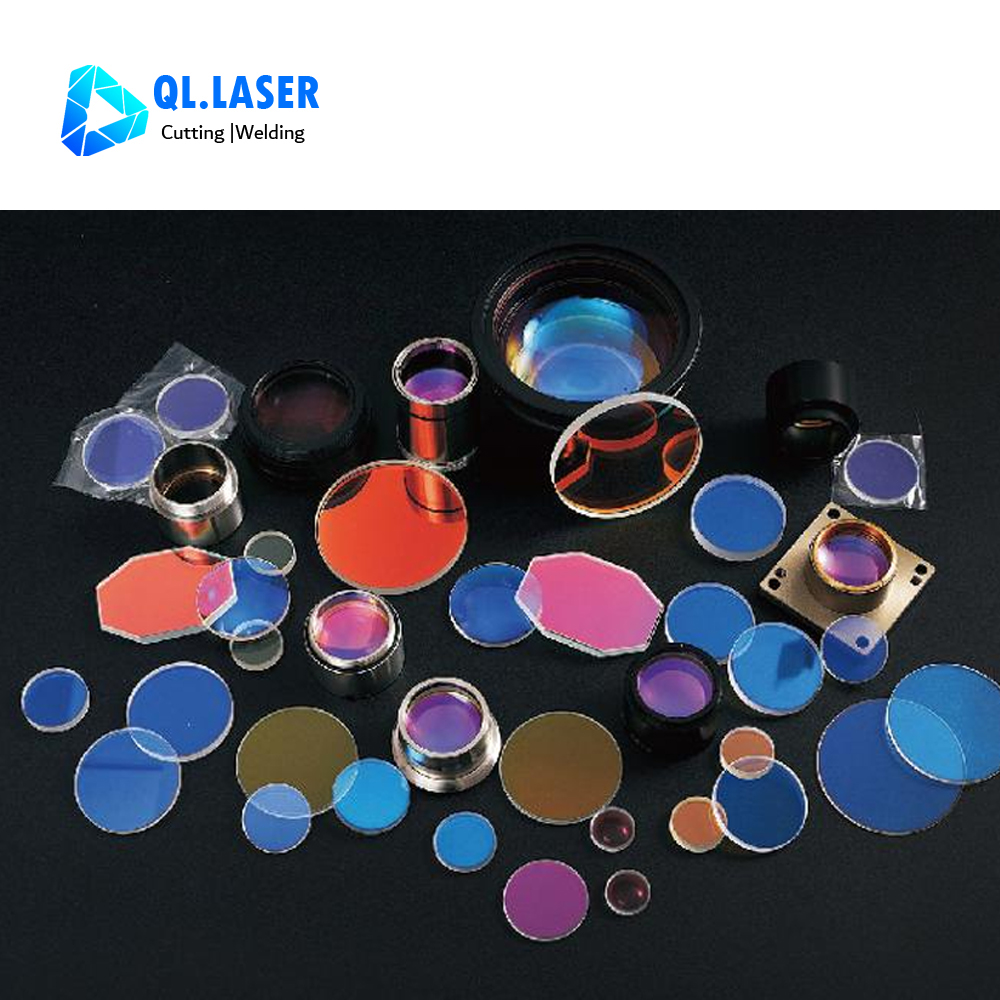

>> Lente de colimação de fibra

Categoria de peça		Diâmetro (mm)	Distância focal (mm)
Lente de colimação de fibra	Monolítico	12	25
		12.7	40
		13	190
		15	200
		19	25
		19	30
		19	50
		19	75
		20	50
		20	63
		20	75
		20	100
		25	50
		25.4	80
		25.4	100
		28	60
		28	61
		28	65
		28	75
		28	100
		30	60
		30	70
		30	76
		30	80
		30	100
		36	76
	oposto / Biconvexo / Menisco	24.7	75
		25	75
		28	75
		28	80
		28	100
		30	50
		30	60
		30	100
		36	80
		36	100
		37	100
		38.1	100
		50	100

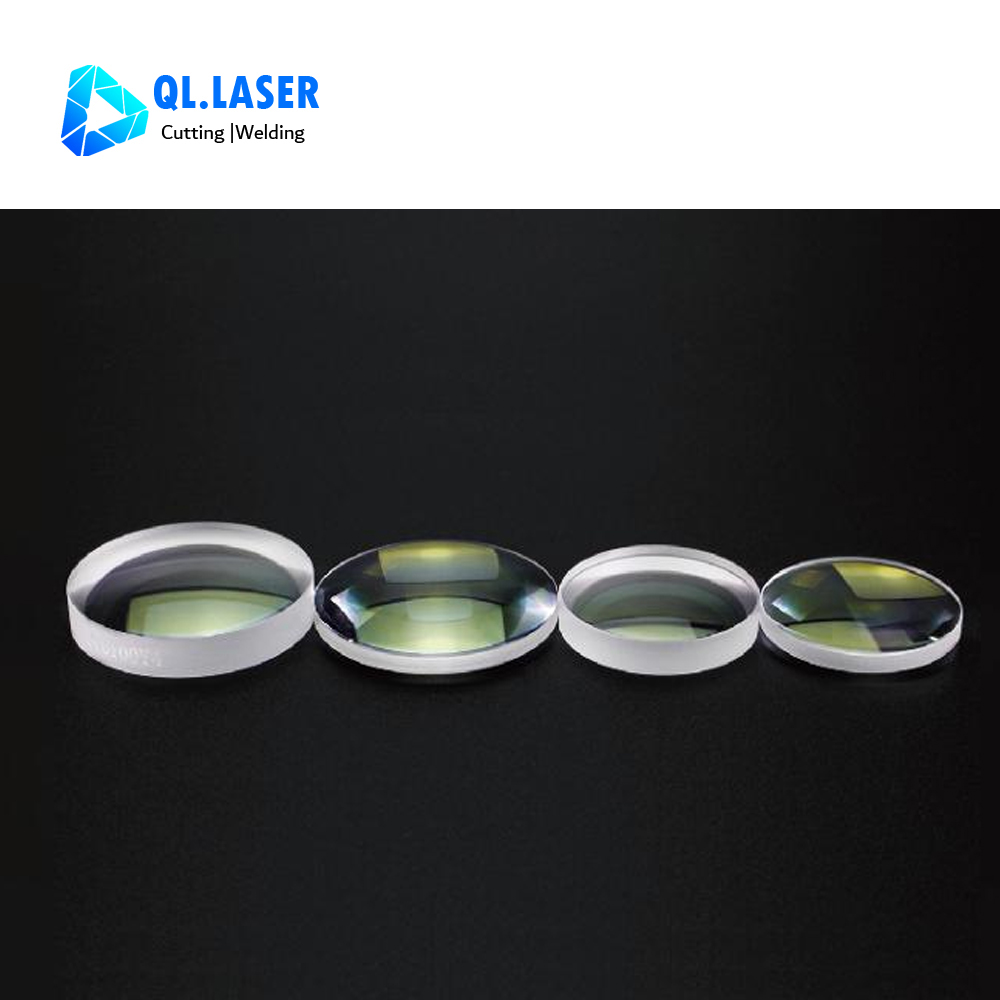

>> Lente de foco de fibra

Categoria de peça		Diâmetro (mm)	Distância focal (mm)
Lente de foco de fibra	composto biconvexo Menisco	24.7	150
		25	125
		28	125
		30	125
		30	128
		30	150
		30	155
		30	200
		36	125
		36	150
		36	250
		37	125
		37	150
		37	200
		38.1	150
		41.5	120
		41.5	150
		50	120
		50	150
		52	150
	Monolítico	18.5	220
		18.5	240
		18.5	260
		18.5	280
		18.5	300
		20	120
		22.5	150
		24	120
		25	125
		25	250
		25.4	120
		25.4	125
		25.4	150
		28	125
		28	150
		28	200
		28	250
		30	120
		30	125
		30	150
		30	230
		30	250
		30	280
		34	200
		35	150
		36	120
		36	147
		36	150
		36	180
		36	200
		36	250
		36	300
		38.1	190
		38.1	200
		38	200
		38	250
		38	300
		38	400
		40	200
		40	600
		41.5	120
		41.5	150
		50	150
		50	300
55		300
55		1200
