JLHX12070-20000W
QL Lazer

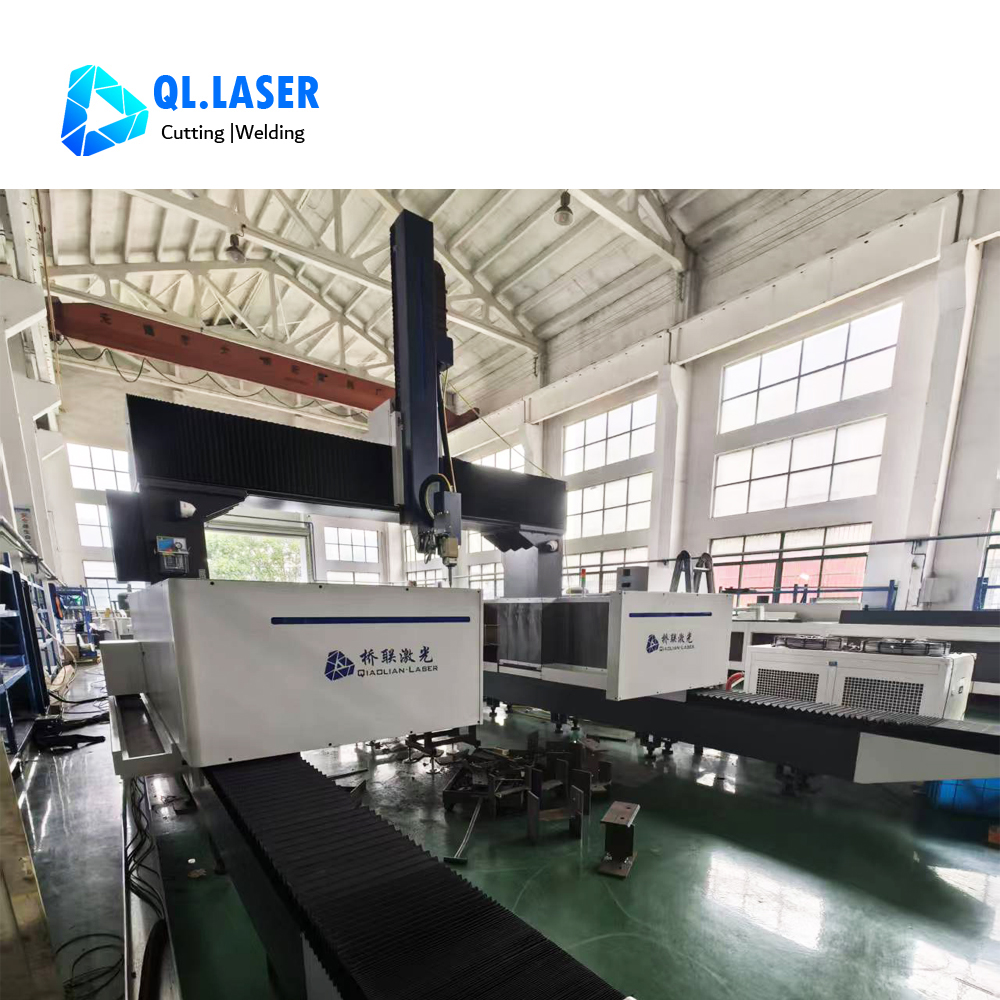

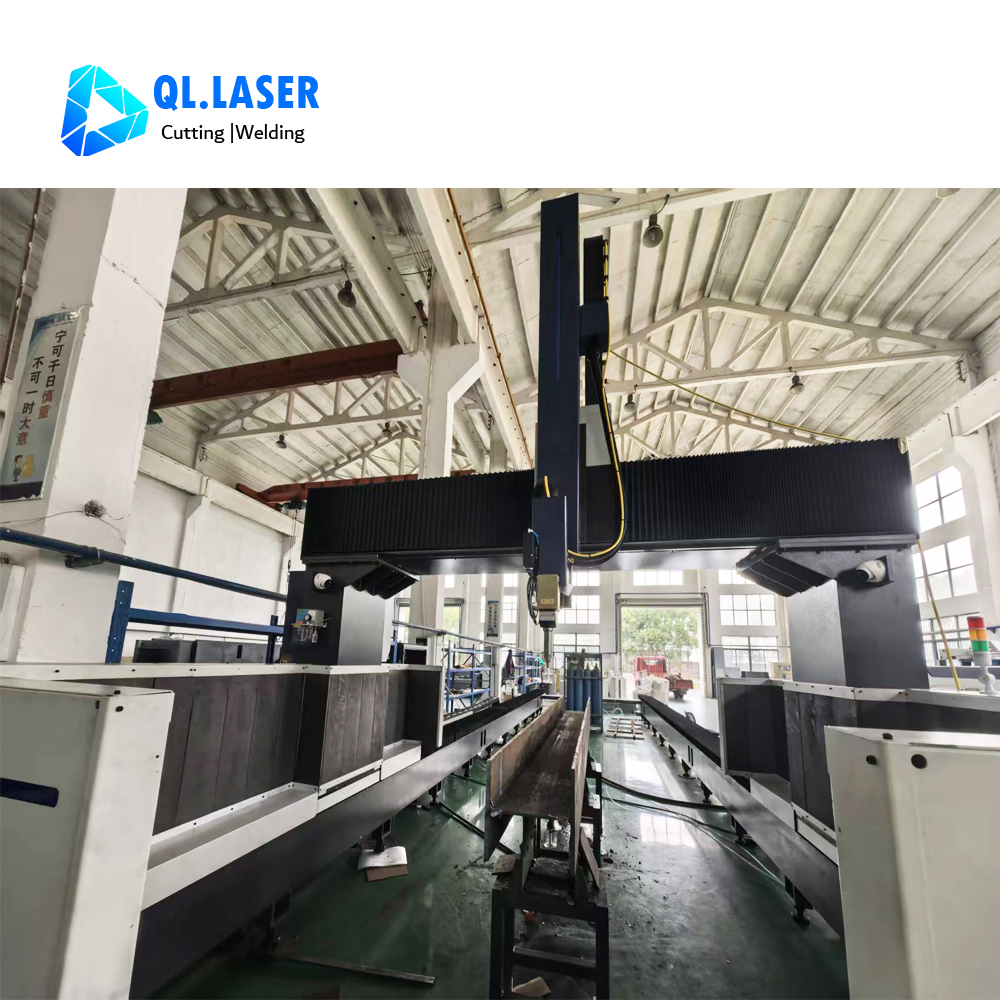

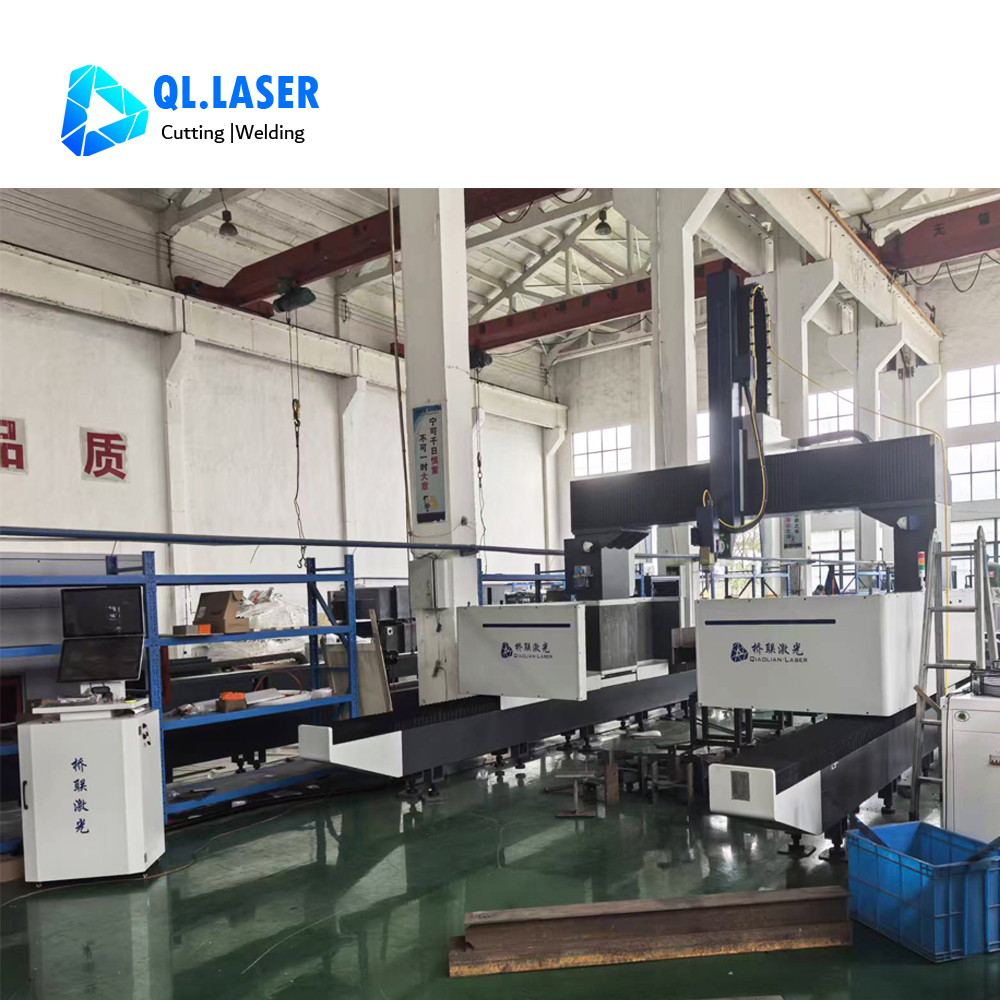

Bu 20kW 12m 3D beş eksenli kesitli çelik lazer kesim makinesi, yapısal çelik imalat işletmelerini hedefleyen özel bir akıllı işleme merkezidir. Sıradan 2D düz lazer kesicilerden ve geleneksel alev/plazma kesme ekipmanlarından farklı olarak, çelik yapı, gemi inşaatı, köprü ve açık deniz mühendislik endüstrileri için uzun sıcak haddelenmiş çelik profillerin tüm proses işleme taleplerini çözer.
Öğeler |
Teknik parametreler |
|
Fiber Lazer gücü |

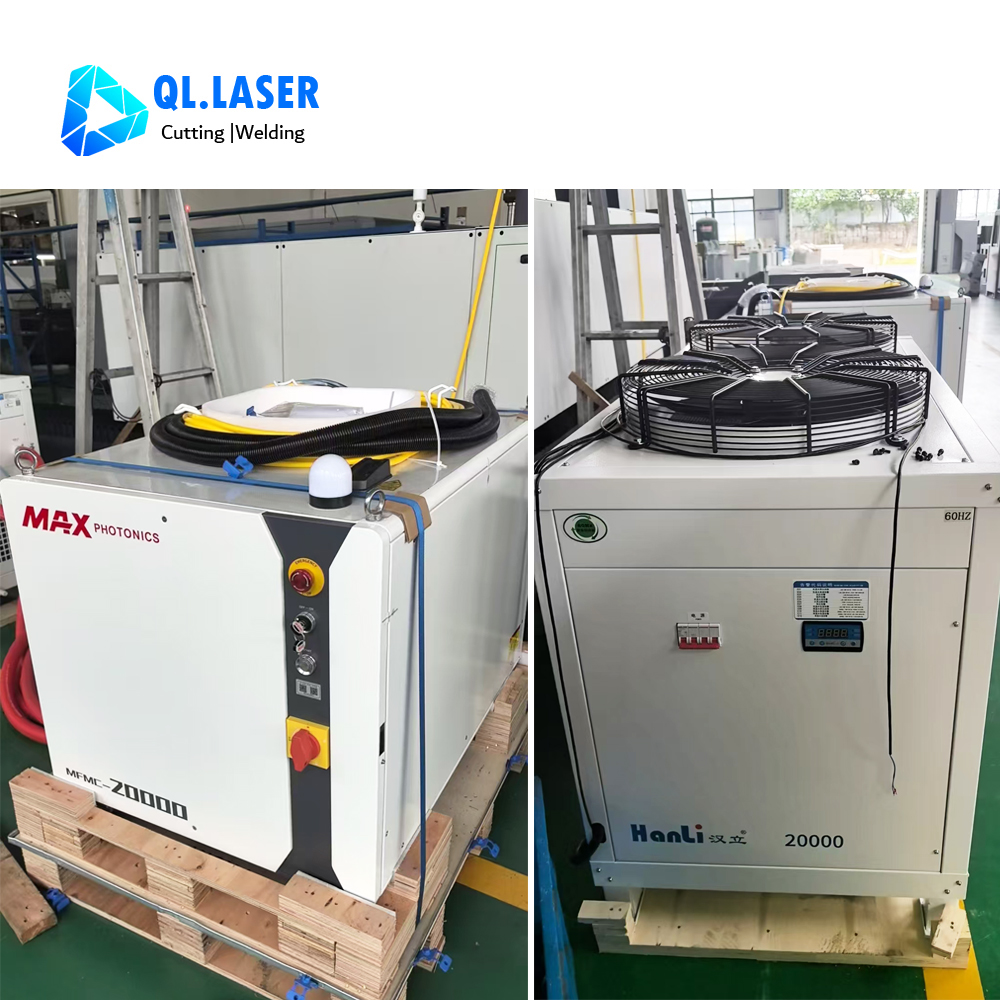

20kw MAX MFMC-20000 |
|
Kontrol sistemi |
BOCHU FSCUT9200 EtherCAT Veri Yolu Sistemi |
|
Lazer kesme kafası |
BOCI Akıllı özel lazer kesme kafası BLT462P |
|
Yerleştirme yazılımı |
Çelik profil için tüplerT |
|
Gerilim dengeleyici |
Feixiangda/Xinbaoming |
|
Yapısal Çelik Kesme Aralığı (mm) |
Yükseklik 500 mm dahilinde |
|
700 mm dahilinde genişlik |
||
Duvar kalınlığı 30mm |
||
Etkili seyahat |
X aks(mm) |
2500 |
Y aksı (mm) |
12200 |
|
Z aksı (mm) |
1300 |
|
Konumsal doğruluk |
X /Y aksı (mm/m) |
±0,25 |
Tekrarlanan konumlandırma kesinlik |
X/Y aksı (mm) |
±0,05 |
X/Y/Z Maksimum hız |
30 m/dak |
|
A ekseni dönüş açısı |
±90° |
|
B ekseni dönüş açısı |
±45° |
|
IP Sınıfı |
IP54 |
|
Çelik Yapı İnşaat Sektörü
Prefabrik çelik binalar için fabrika binası kirişleri, çerçeve kolonları, makas kirişleri ve her türlü bağlantı köşebenti çelik bileşenlerinin işlenmesi.
Gemi İnşası ve Açık Deniz Mühendisliği
Gemi gövdesi yassı çeliğinin, kabin çerçevesi H kirişinin, güverte destek kanalı çeliğinin ve deniz yapısal bölüm parçalarının kesilmesi.
Köprü ve Trafik Mühendisliği
Köprü ana kirişleri, çapraz kirişler, korkuluk destek köşebent çelikleri ve otoyol viyadük yapı profillerinin imalatı.
Ağır Makine ve Enerji Ekipmanları
Mekanik ekipman taban kirişlerinin, rüzgar enerjisi destek çelik bölümlerinin ve petrol mühendisliği yapısal profillerinin işlenmesi.
