JLHX12070-20000 واط
كيو إل ليزر

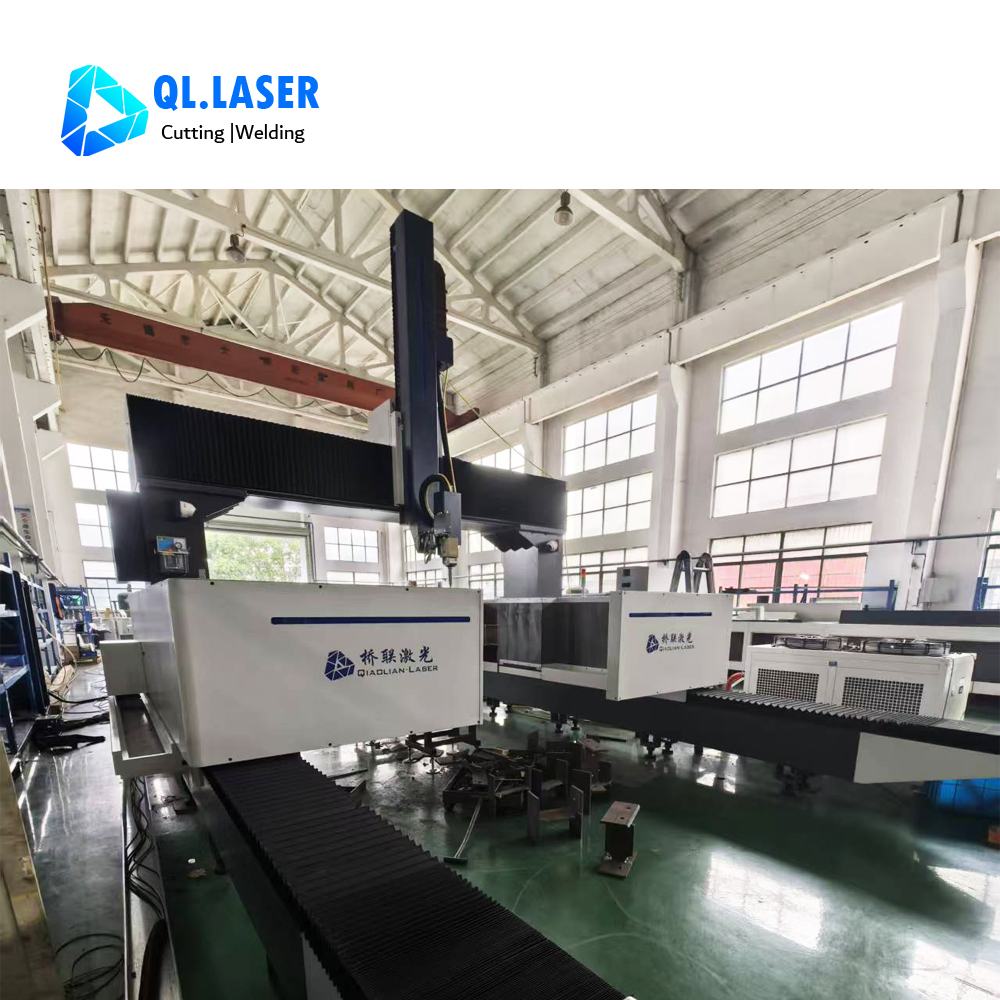

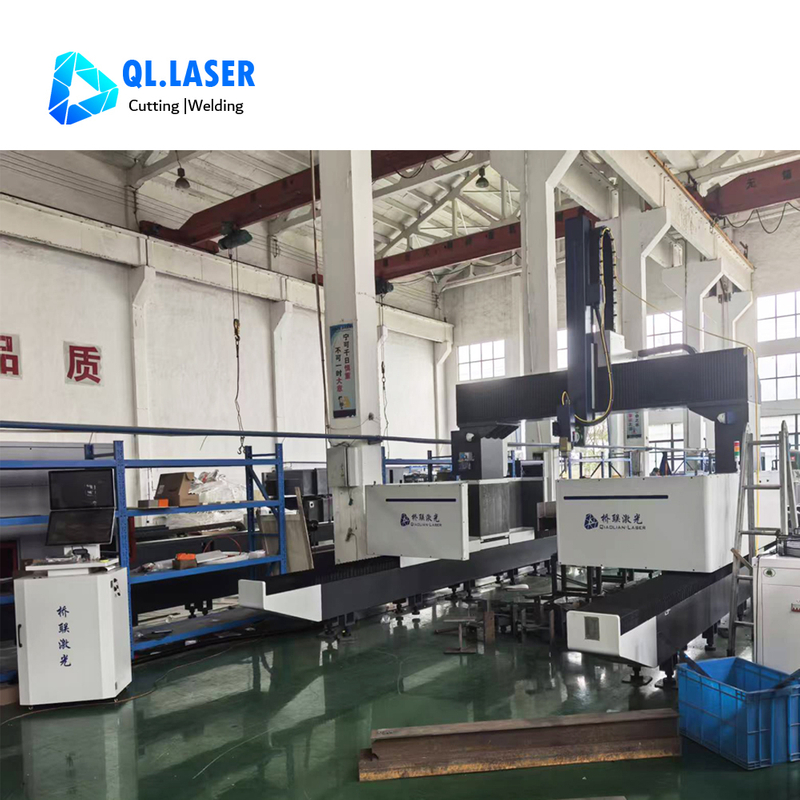

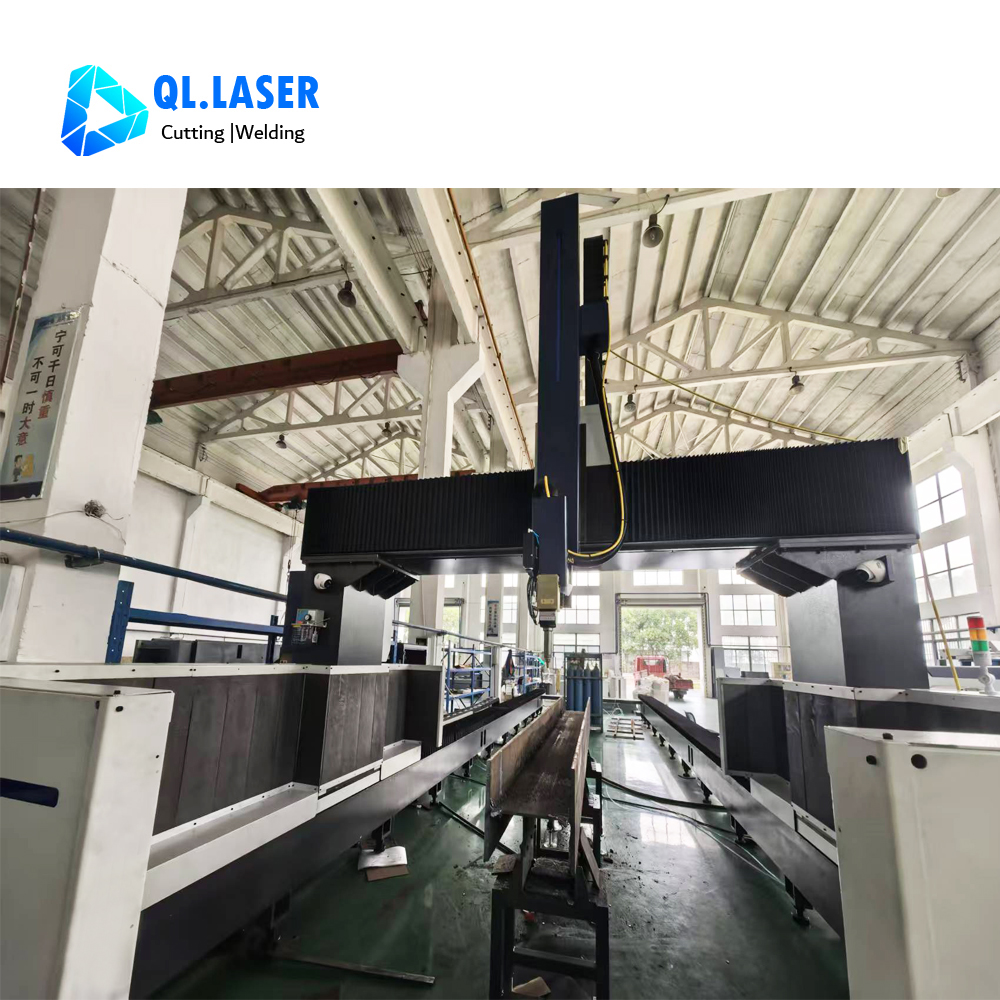

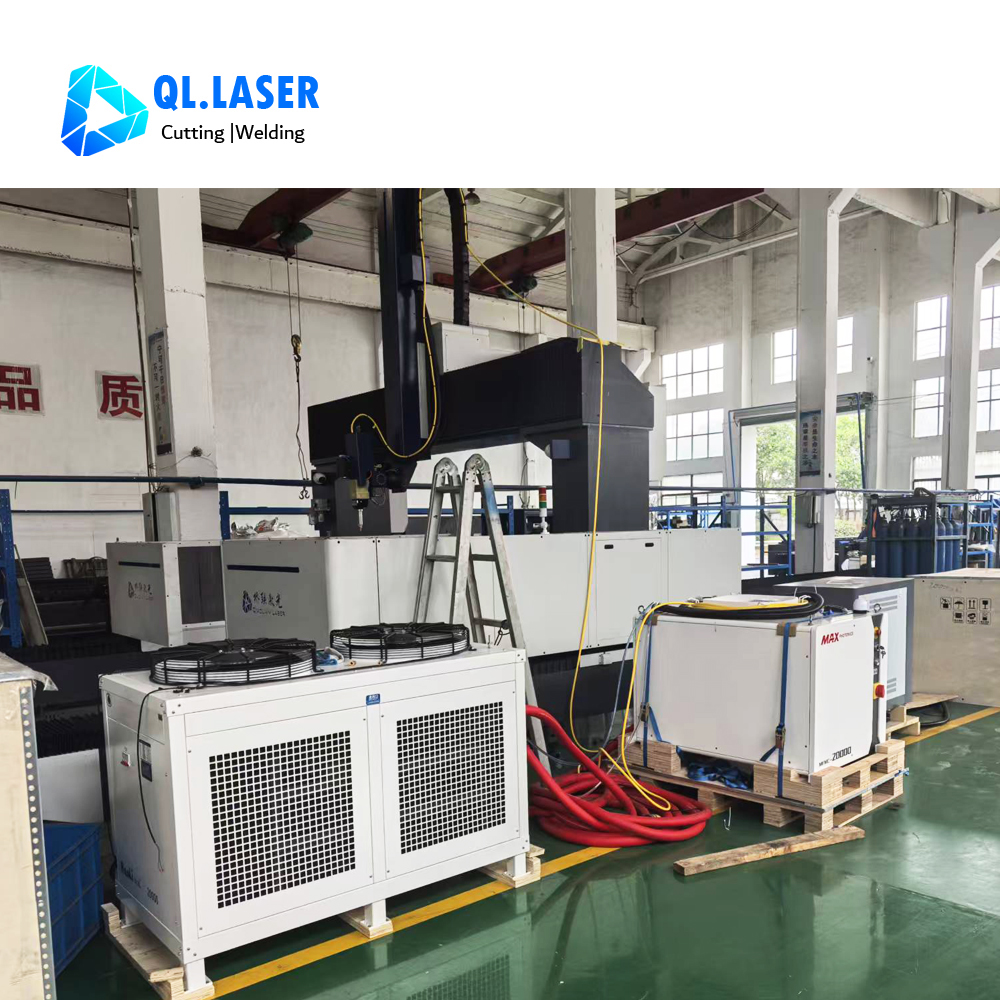

إن آلة قطع الفولاذ بالليزر ذات خمسة محاور ثلاثية الأبعاد 20kW 12m هي عبارة عن مركز معالجة ذكي مخصص يستهدف شركات تصنيع الفولاذ الهيكلي. تختلف عن ماكينات القطع بالليزر المسطحة ثنائية الأبعاد العادية ومعدات القطع باللهب/البلازما التقليدية، فهي تحل متطلبات المعالجة الكاملة للعملية للمقاطع الفولاذية الطويلة المدرفلة على الساخن للهياكل الفولاذية وبناء السفن والجسور والصناعات الهندسية البحرية.
أغراض |
المعلمات التقنية |
|
قوة ألياف الليزر |

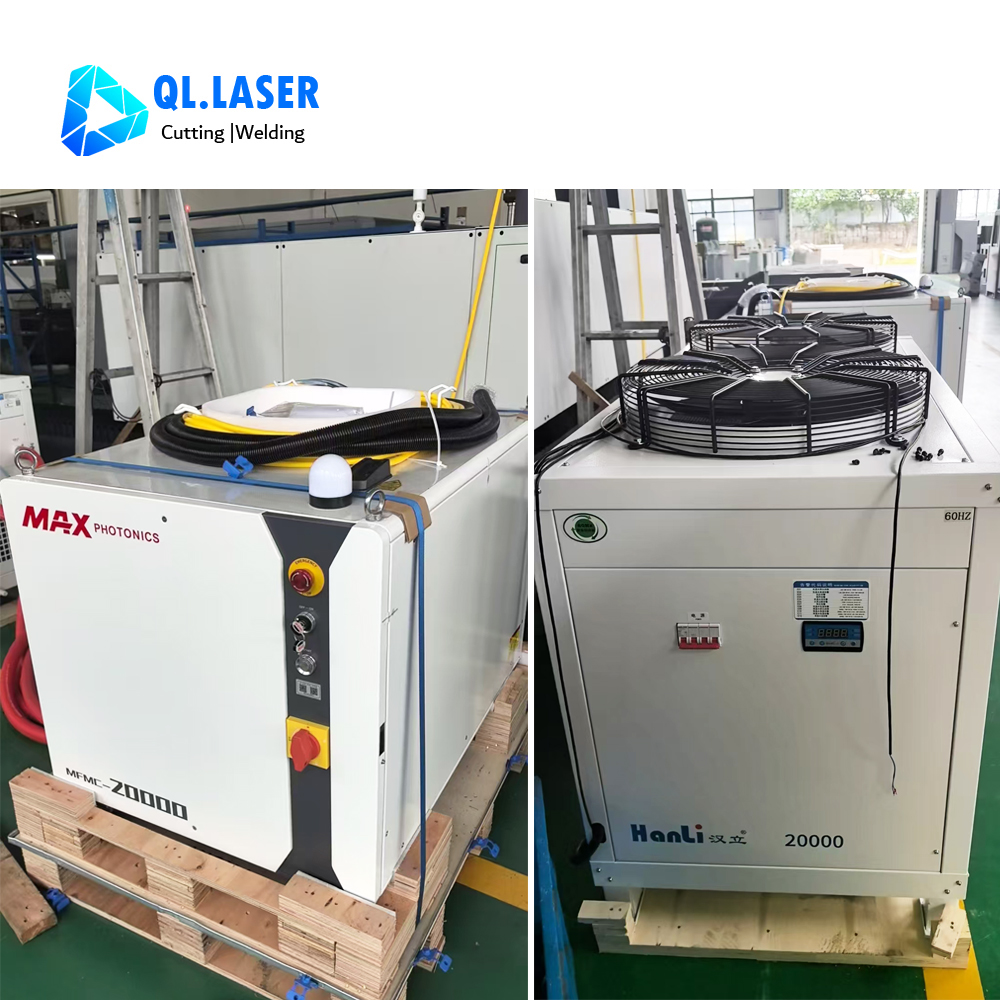

20 كيلو وات ماكس MFMC-20000 |
|
نظام التحكم |
نظام الحافلات BOCHU FSCUT9200 EtherCAT |
|
رأس القطع بالليزر |
BOCI رأس القطع بالليزر الخاص الذكي BLT462P |
|
برامج التعشيش |
TubesT لقسم الصلب |
|
مثبت الجهد |
فيكسيانجدا/شينباومينغ |
|
نطاق قطع الفولاذ الهيكلي (مم) |
الارتفاع في حدود 500 مم |
|
العرض في حدود 700 ملم |
||
سمك الجدار 30 ملم |
||
السفر الفعال |
المحور X (مم) |
2500 |
المحور Y (مم) |
12200 |
|
المحور Z (مم) |
1300 |
|
دقة الموضع |
المحور X /Y (مم/م) |
±0.25 |
تحديد المواقع المتكررة دقة |
المحور X/Y (مم) |
±0.05 |
X/Y/Z السرعة القصوى |
30 م/دقيقة |
|
زاوية تأرجح المحور A |
±90 درجة |
|
زاوية تأرجح المحور B |
±45 درجة |
|
درجة الملكية الفكرية |
IP54 |
|
صناعة البناء والتشييد الهيكل الصلب
معالجة عوارض بناء المصانع، وأعمدة الإطار، وعوارض الجمالون وجميع أنواع المكونات الفولاذية ذات الزوايا المتصلة للمباني الفولاذية الجاهزة.
بناء السفن والهندسة البحرية
قطع الفولاذ المسطح لمصباح بدن السفينة، والعارضة H لإطار المقصورة، وفولاذ قناة دعم السطح، وأجزاء القسم الهيكلي البحري.
هندسة الجسور والمرور
تصنيع عوارض الجسور الرئيسية، والعوارض المتقاطعة، وفولاذ زاوية دعم الدرابزين، والمقاطع الهيكلية لجسور الطرق السريعة.
الآلات الثقيلة ومعدات الطاقة
معالجة عوارض قاعدة المعدات الميكانيكية، ومقاطع الصلب الداعمة لطاقة الرياح، والمقاطع الهيكلية لهندسة البترول.
