| Adet: | |
|---|---|

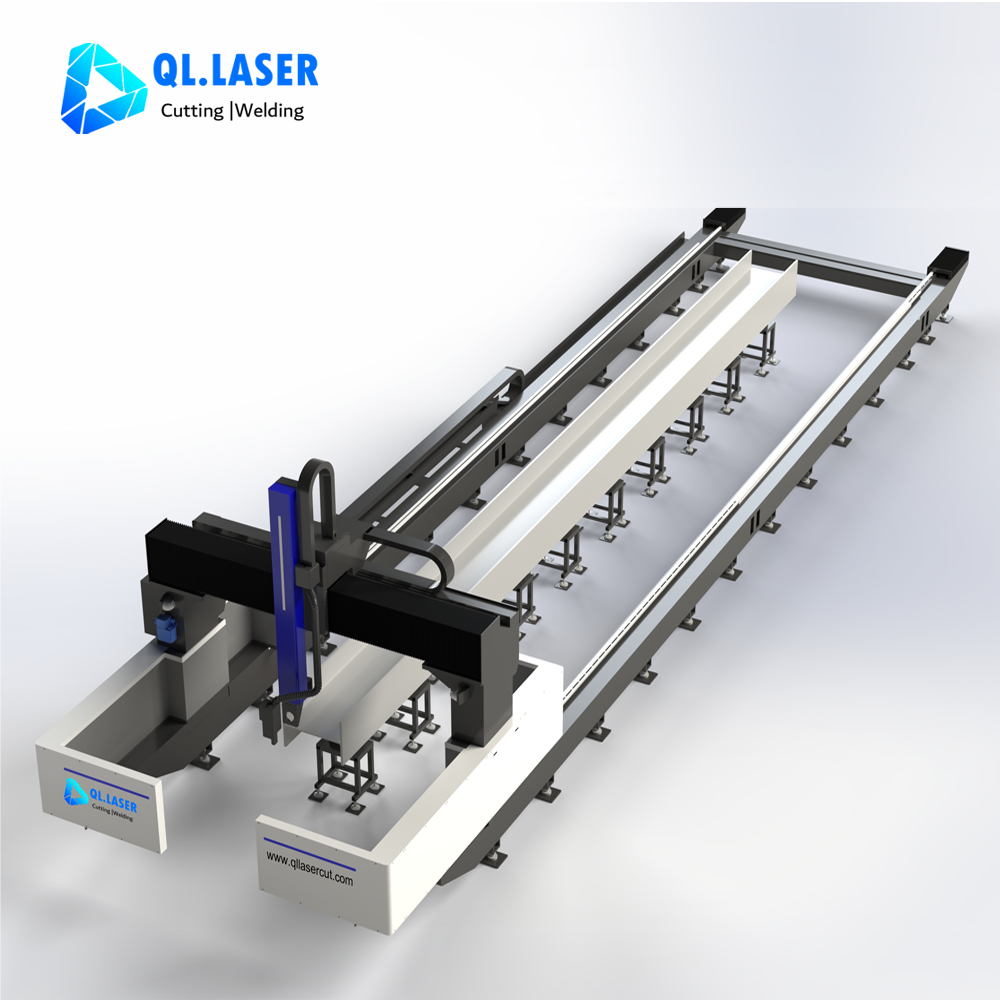

1. 3'ü 1 arada Kesim
H kiriş kesmeyi, I kirişini, Kanal çeliğini ve 2D kesmeyi destekleyin. Düzlem eğimli kesim ve boru kesimi isteğe bağlıdır.
2. Görüş Kalibrasyonu
Dönme ekseni parametresini hızlı kalibre edin. Yüksek hassasiyet, kısa işlem süresi ve kolay bakım.
3. Profesyonel Yerleştirme
Tekla'yı TubesT Yapısal Çelik Versiyonuyla birleştirerek verimli çizim ve yerleştirme sunar.

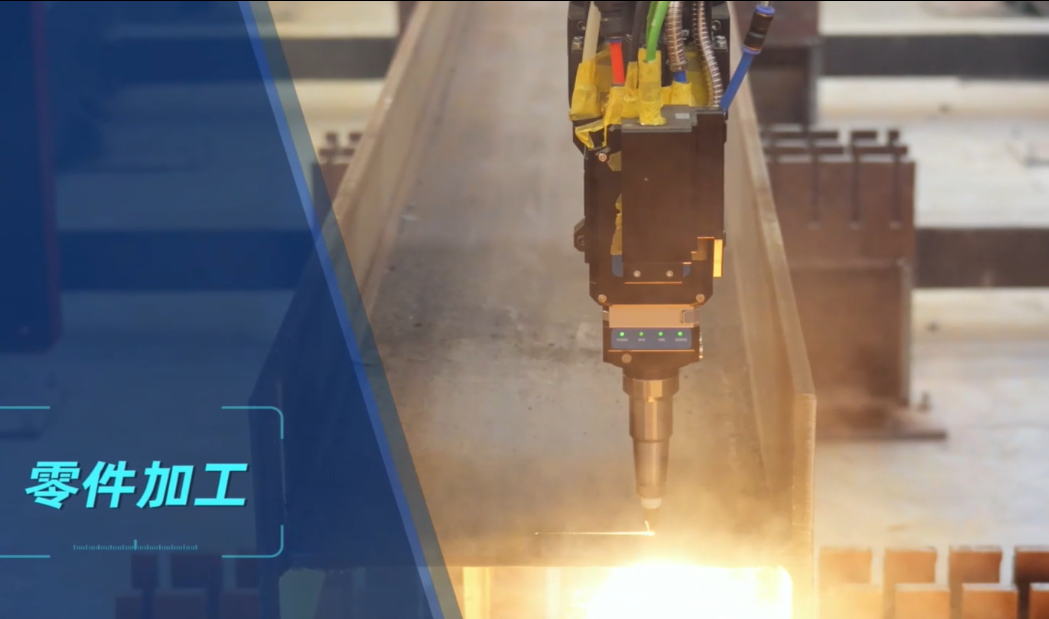

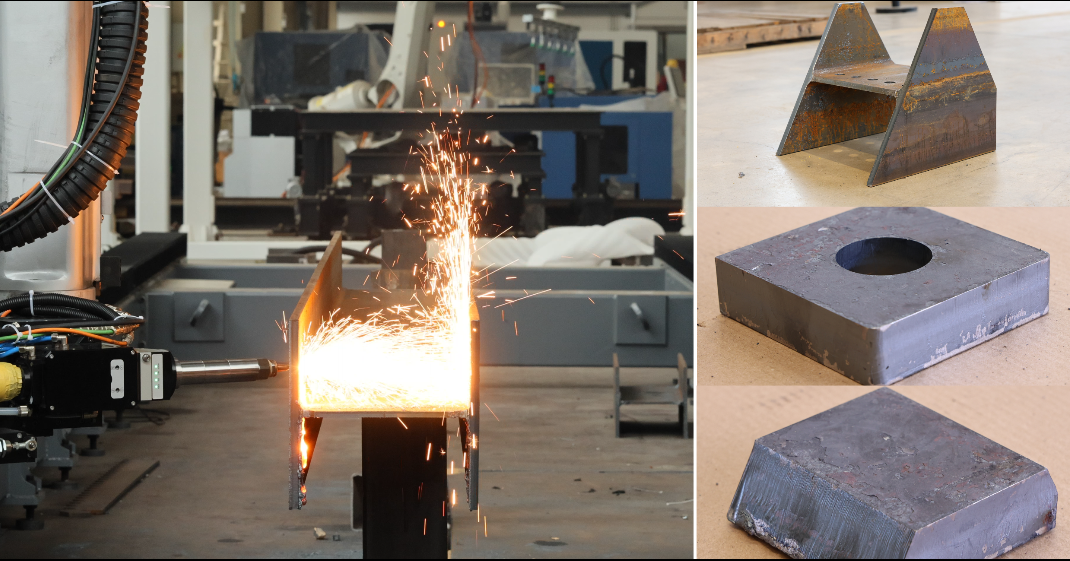

4. Esnek İşleme
Flanşların ve ağların kesilmesi ve açılı kesilmesi, tarak ve çapak alma, cıvata deliklerinin işlenmesi ve yapısal çelik kesme taleplerinin markalanması. BLT lazer kafası ile birlikte, istikrarlı ve hassas.
5. Lazer Profil Oluşturma
BCW lazer profil oluşturucu, çizim ile malzeme konumu arasındaki hataları gerçek zamanlı olarak ölçer ve telafi eder.
Öğeler |
Teknik parametreler |
|
Fiber Lazer gücü |
12kw /20kw/30kw/40kw |
|
Kontrol sistemi |
BOCHU FSCUT9200 EtherCAT Veri Yolu Sistemi |
|
Lazer kesme kafası |
Çelik profiller için BOCI Akıllı özel lazer kesme kafası |
|
Yerleştirme yazılımı |
Çelik profil için T boruları |
|
Gerilim dengeleyici |
Feixiangda/Xinbaoming |
|
Yapısal Çelik Kesme Aralığı (mm) |
Yükseklik 500 mm dahilinde (uzatılabilir) |
|
Genişlik 700 mm dahilinde (uzatılabilir) |
||
Duvar kalınlığı 30mm |
||
Etkili seyahat |
X aks(mm) |
2500 |
Y aksı (mm) |
12200 (1 iş istasyonu) veya 24200mm (2 iş istasyonu) |
|
Z aksı (mm) |
1000 |
|
Konumsal doğruluk |
X /Y aksı (mm/m) |
±0,25 |
Tekrarlanan konumlandırma kesinlik |
X/Y aksı (mm) |
±0,05 |
X/Y/Z Maksimum hız |
30 m/dak |
|
A ekseni dönüş açısı |
±90° |
|
B ekseni dönüş açısı |
±45° |
|
IP Sınıfı |
IP54 |
|
Yapısal çelik lazer kesim makinesi esas olarak çelik yapılar, petrokimya endüstrisi, Köprü endüstrisi ve mühendislik makinelerinde vb. kullanılır.
1. Lazer makineniz ne kadar büyük H-kirişlerini kesebilir?
H ışın lazer kesim makinemiz 500mm 600mm 700mm ağ boyutunda H ışınını keser ve bu boyut 500mm dahilinde uzatılabilir ve kanat boyutuna sahip olabilir. 500 mm'den fazla ise özelleştirilebilir.
2. Eğimli düz kesim için bu makineyi nasıl kullanabilirim?

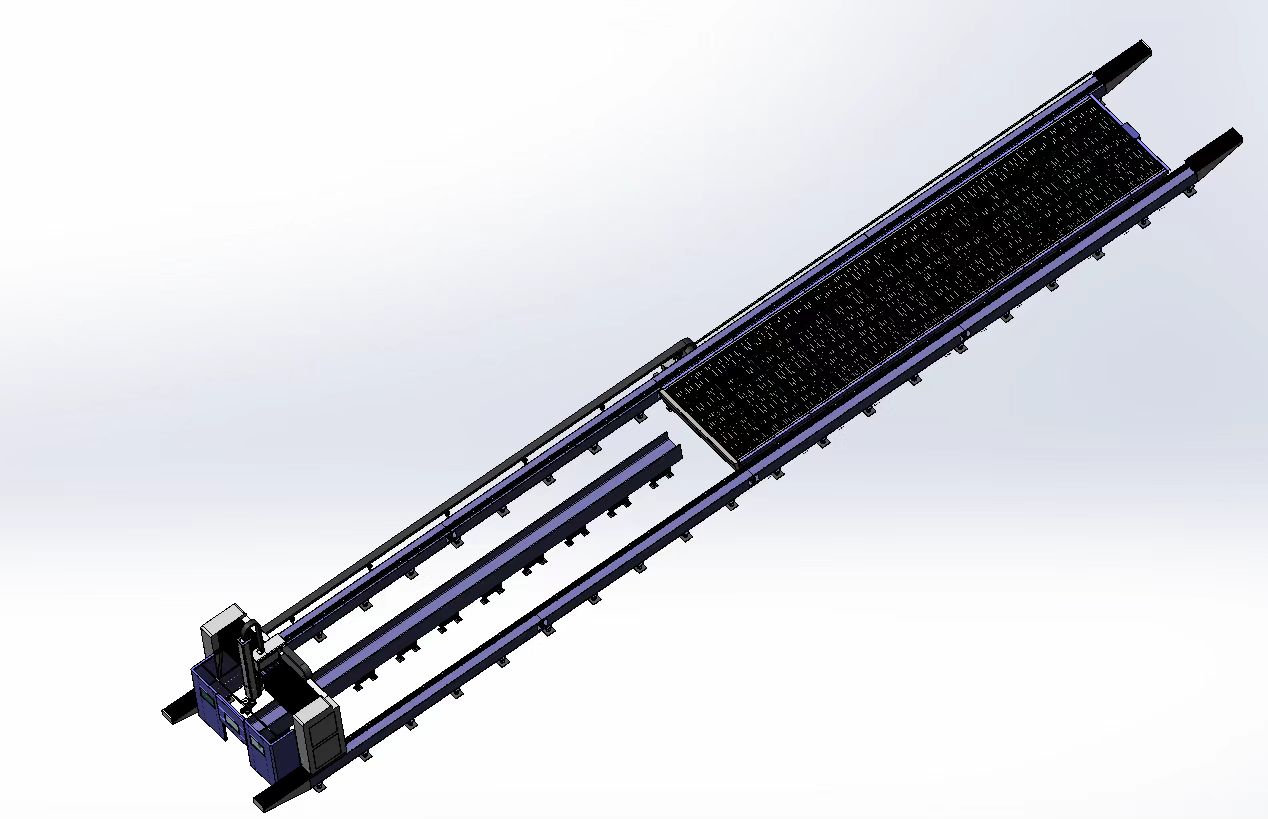

Hem H kirişi hem de düz kesimini pahlı yapıyorsanız, iki iş istasyonlu bu makineye ihtiyacınız vardır. Bir iş istasyonu H kiriş içindir, diğer iş istasyonu ise düzdür. Referans için fotoğraf eklenmiştir.
3. Yuvarlak boruları ve kare boruları hâlâ kesebilir miyim?
Evet, bu işlev isteğe bağlıdır. Yuvarlak borunun ve kare borunun boyutunu ve uzunluğunu bize söylemeniz gerekir, dönen bir cihaz ekleyeceğiz ve iş istasyonunun da genişletilmesi gerekiyor.
