| Quantidade: | |
|---|---|
1. Corte 3 em 1
Suporte para corte de viga H, viga I, canal de aço e corte 2D. o corte chanfrado plano e o corte de tubos são opcionais.
2. Calibração da Visão
Parâmetro do eixo de rotação de calibração rápida. Alta precisão, curto tempo de processamento e fácil manutenção.
3. Aninhamento Profissional
Combina Tekla com versão de aço estrutural TubesT, oferecendo desenho e agrupamento eficientes.
4. Processamento Flexível
Corte e corte chanfrado de flanges e almas, vieiras e rebarbas, processamento de furos de parafusos e marcação de demandas de corte de aço estrutural. Combinado com cabeça laser BLT, estável e preciso.
5. Perfil a laser
O perfilador a laser BCW mede em tempo real e compensa erros entre o desenho e a posição do material.
Unid |
Parâmetros técnicos |
|
Potência do laser de fibra |
12kw /20kw/30kw/40kw |
|
Sistema de controle |
Sistema de barramento EtherCAT BOCHU FSCUT9200 |
|
Cabeça de corte a laser |
Cabeça de corte a laser especial inteligente BOCI para seção de aço |
|
Software de aninhamento |
Tubos T para seção de aço |
|
Estabilizador de tensão |
Feixiangda/Xinbaoming |
|
Faixa de corte de aço estrutural (mm) |
Altura dentro de 500 mm (pode ser estendida) |
|
Largura dentro de 700 mm (pode ser estendida) |
||
Espessura da parede 30mm |
||
Viagem eficaz |
Eixo X (mm) |
2500 |
Eixo Y (mm) |
12200 (1 estação de trabalho) ou 24200 mm (2 estações de trabalho) |
|
Eixo Z (mm) |
1000 |
|
Precisão posicional |
Eixo X/Y (mm/m) |
±0,25 |
Posicionamento repetido precisão |
Eixo X/Y (mm) |
±0,05 |
Velocidade máxima X/Y/Z |
30m/min |
|
Ângulo de giro do eixo A |
±90° |
|
Ângulo de oscilação do eixo B |
±45° |
|
Grau IP |
IP54 |
|

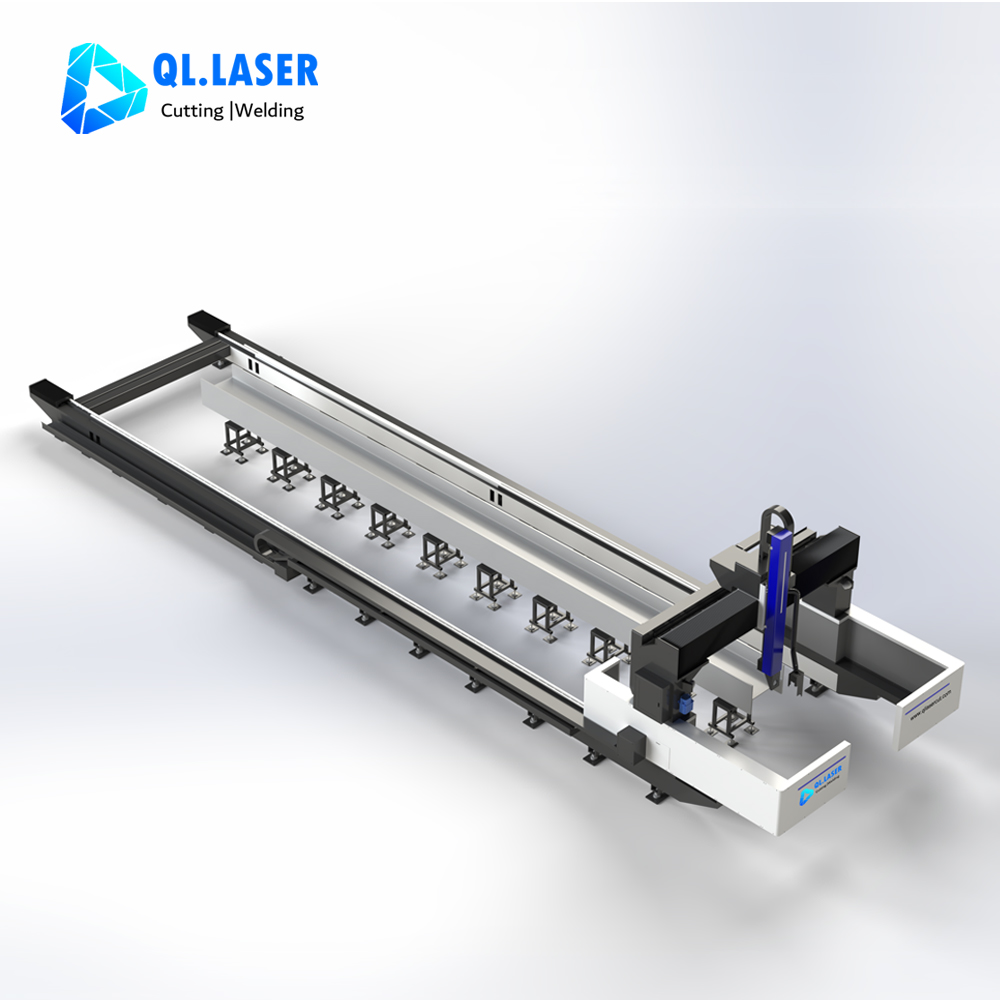

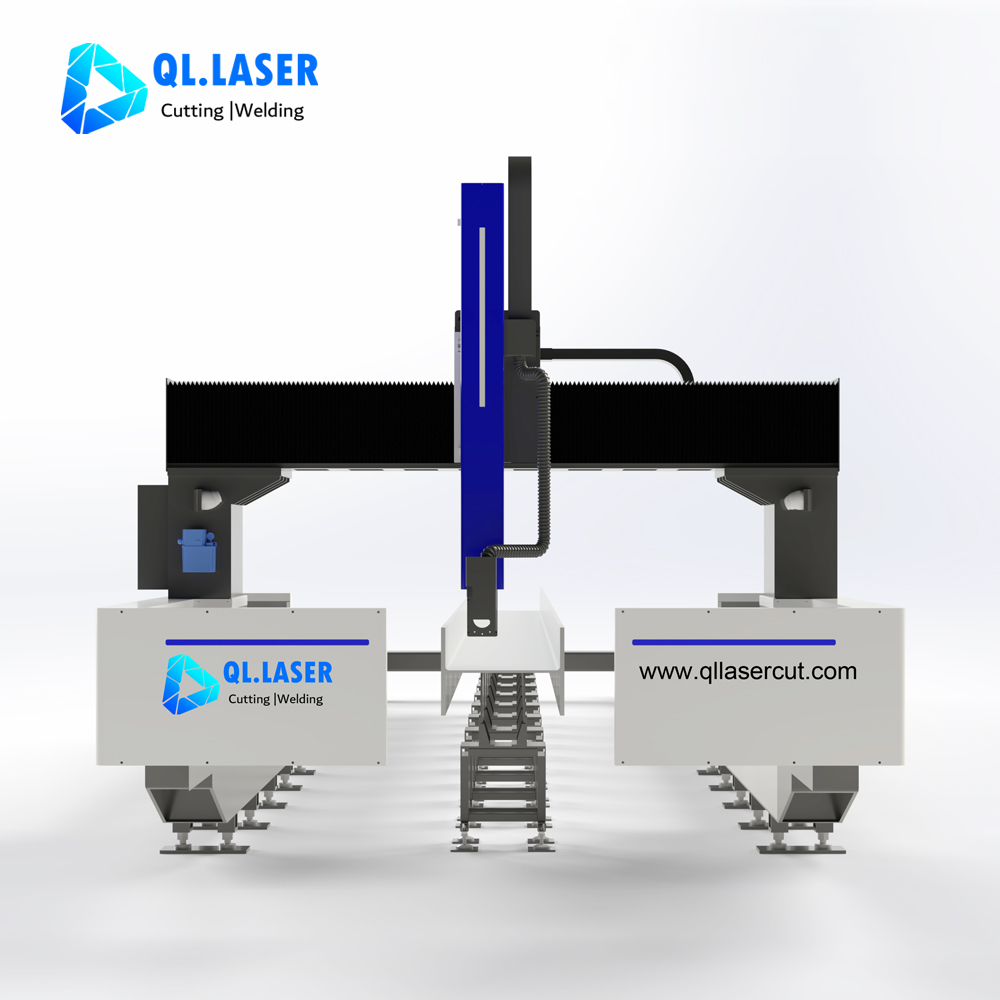

A máquina de corte a laser de aço estrutural é usada principalmente em estruturas de aço, indústria petroquímica, indústria de pontes e máquinas de engenharia, etc.
1. Qual o tamanho dos feixes H que sua máquina a laser pode cortar?
Nossa máquina de corte a laser de feixe H corta feixe H com tamanho de rede 500 mm 600 mm 700 mm e este tamanho pode ser estendido e tamanho de asa dentro de 500 mm. Se for superior a 500 mm, pode ser personalizado.
2. Como posso usar esta máquina para cortar planos com bisel?
Se você cortar viga H e plana com chanfro, precisará desta máquina com duas estações de trabalho. Uma estação de trabalho é para viga H e a outra estação de trabalho para plana. Foto anexada para referência.
3. Ainda posso cortar tubos redondos e quadrados?
Sim, esta função é opcional. Você precisa nos informar o tamanho e o comprimento do tubo redondo e do tubo quadrado, adicionaremos um dispositivo giratório e a estação de trabalho também precisará ser estendida.
