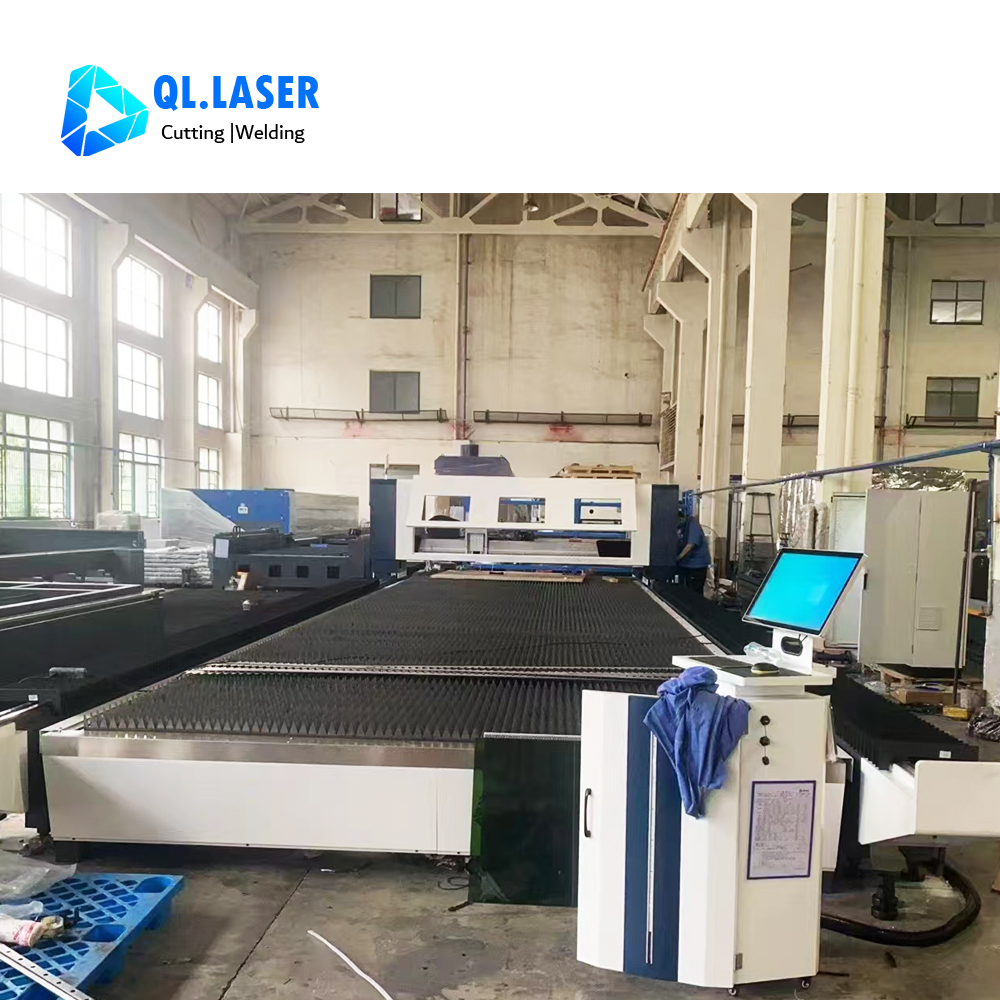

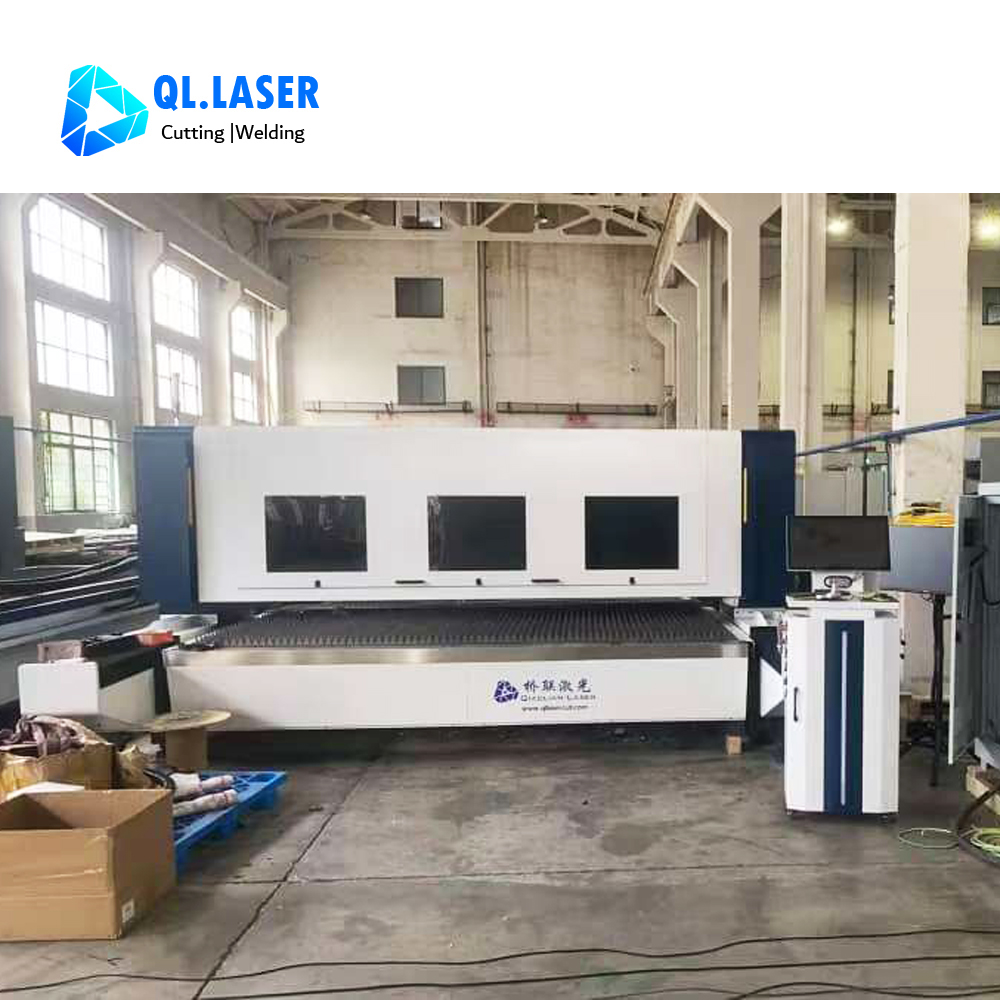

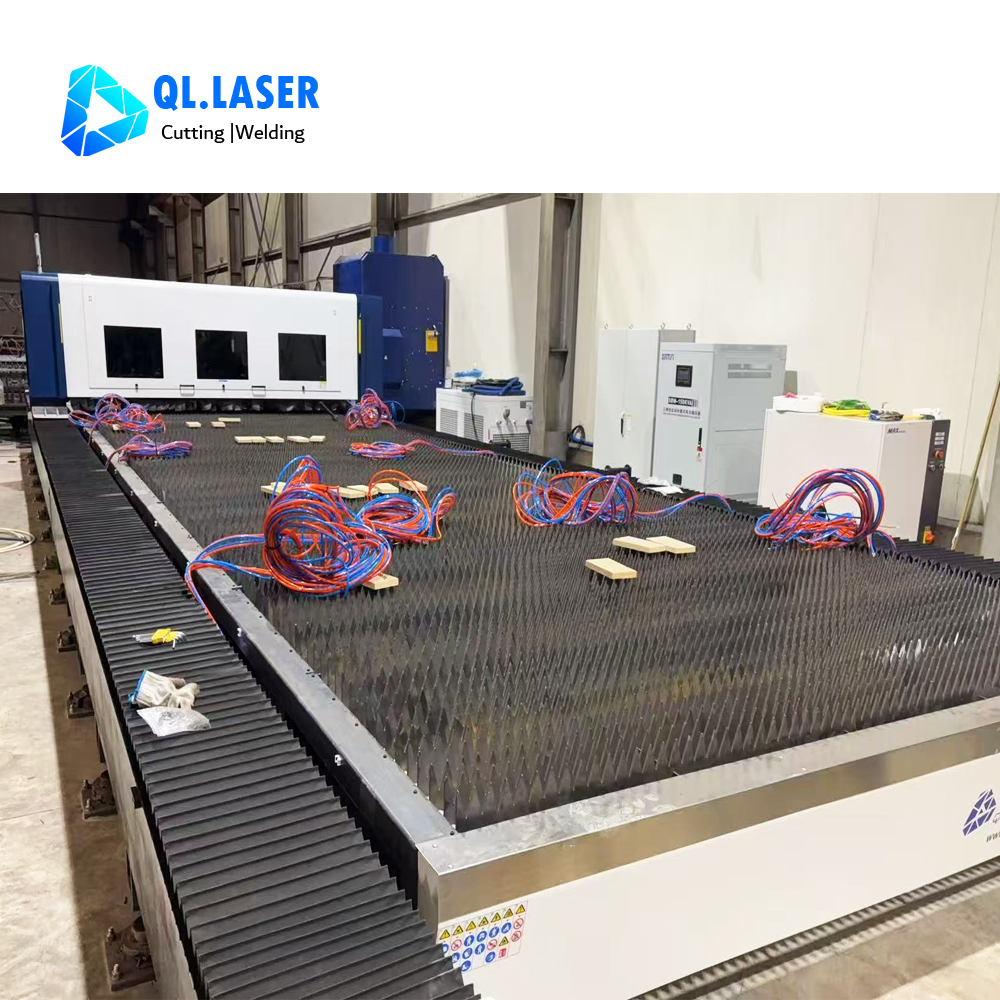

JLH12030-20000 واط
كيو إل ليزر
1. أداء القطع بالليزر عالي الطاقة 20 كيلو وات
يعتمد مصدر ليزر عالي الطاقة بقدرة 20 كيلو وات، مع سرعة قطع سريعة وكفاءة معالجة عالية، قادر على قطع مختلف الصفائح المعدنية المتوسطة والسميكة بثبات، مع أقسام قطع أنيقة وسلسة.
2. 3-12 م نطاق عمل طويل للغاية قابل للتعديل
يدعم طول العمل المخصص من 3 م إلى 12 م، ويتكيف بشكل مثالي مع معالجة الصفائح المعدنية الطويلة والكبيرة الحجم، مما يلبي احتياجات الإنتاج الصناعي المتنوعة واسعة النطاق.
3. تصميم حماية شعاع الصفائح المعدنية بالكامل
يتم تغطية الشعاع بالكامل بصفائح معدنية، مما يعزل الغبار والحطام وإشعاع الليزر بشكل فعال. إنه يحمي المكونات الميكانيكية والبصرية الأساسية، مما يزيد من عمر خدمة الماكينة بشكل كبير ويقلل معدل الفشل.
4. مولد النيتروجين المتكامل
مجهزة بمولد نيتروجين مستقل عالي النقاء. إنه يحقق قطعًا خاليًا من الأكسدة وخاليًا من الحرق، ويضمن حافة قطع خالية من العيوب ويحسن الشكل النهائي للمنتج.
5. هيكل جسري مقوى للخدمة الشاقة
يعتمد هيكل إطار جسري عالي الصلابة، مع مقاومة قوية للصدمات ودقة تحديد المواقع المستقرة. إنه يدعم التشغيل المستمر عالي السرعة على المدى الطويل ويضمن جودة معالجة متسقة.
6. سلامة عالية وتكلفة تشغيل منخفضة
هيكل الحماية المغلق يحسن سلامة التشغيل. يوفر نظام النيتروجين تكلفة الغاز، مع صيانة يومية منخفضة وأداء عالي التكلفة للإنتاج على المدى الطويل.
نموذج |
JLH12030-20000 واط |
قوة الليزر |

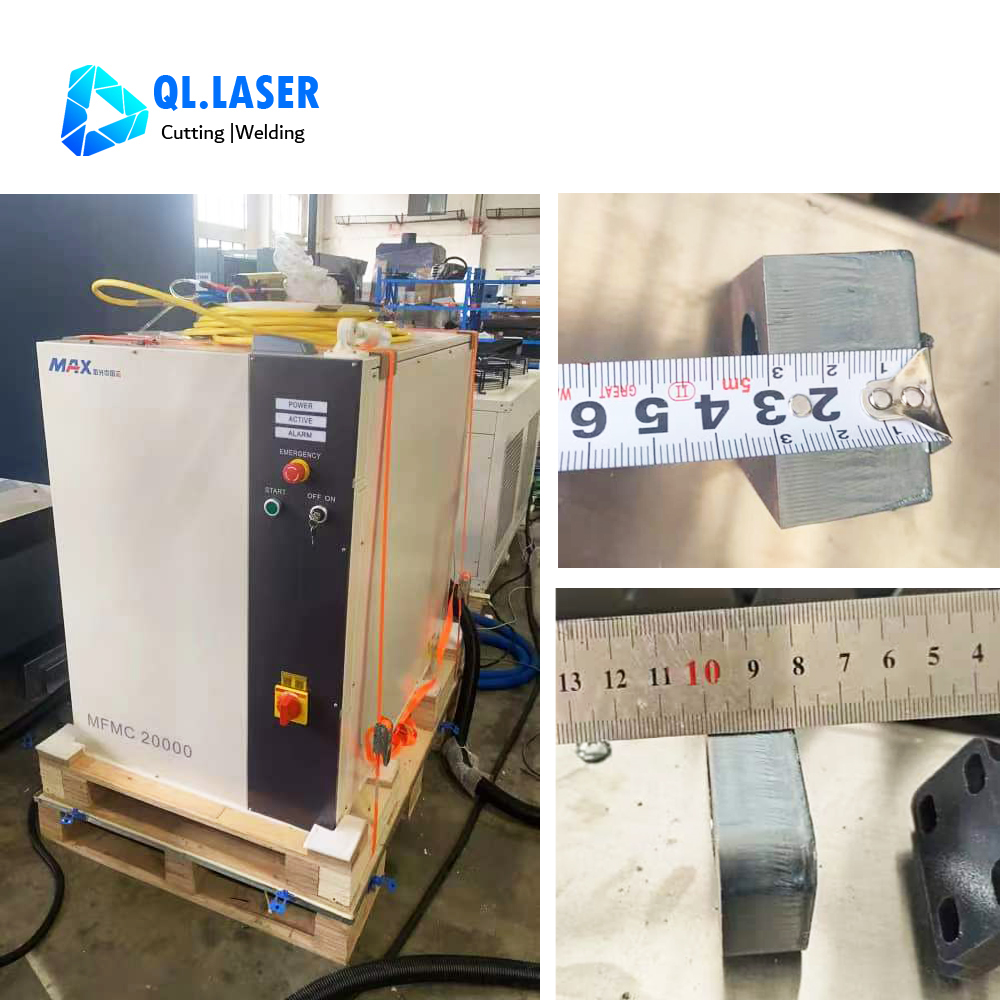

مصدر طاقة ليزر بحد أقصى 20 كيلو وات MFMC-20000W |
تحكم CNC |
نظام الحافلات Bochu FSCUT8000 EtherCAT |
رأس القطع بالليزر |
رأس القطع بالليزر الذكي للتركيز التلقائي BLT663H |
حجم القطع الفعال |
12000-3000 ملم |
مواد القطع |
MS، SS، الصاج المجلفن، الألومنيوم، النحاس، النحاس الأحمر |
| مبرد ليزر | تونغفي |
محرك سيرفو وسائق |
إينوفانس/ ياسكاوا |
الدليل الخطي |
ريكسروث |
برامج القطع |
هايبكت8000 |
برامج التعشيش |
CypNest |
طاولة التبادل |
مع طاولة قطع إزالة الغبار |
| مادة | الصلب كابون | الفولاذ المقاوم للصدأ | الألومنيوم | النحاس | النحاس الأحمر | |
| سماكة | السرعة (م/دقيقة) O2 |
السرعة (م/دقيقة) N2/الهواء |
السرعة (م/دقيقة) N2/الهواء |
السرعة (م/دقيقة) N2/الهواء |
السرعة (م/دقيقة) N2 |
السرعة (م/دقيقة) الضغط العالي O2 |
| 1 | 9.5-10 | 50-60 | 50-60 | 50-60 | 45-50 | 30-40 |
| 2 | 5.5-6.5 | 40-50 | 50-60 | 40-45 | 35-45 | 25-30 |
| 3 | 3.6-4.5 | 35-45 | 40-45 | 30-40 | 28-32 | 20-28 |
| 4 | 3.5-3.9 | 30-35 | 30-35 | 25-35 | 20-25 | 16-20 |
| 5 | 3.2-3.5 | 23-28 | 23-25 | 20-25 | 18-21 | 10-15 |
| 6 | 2.6-3.2 | 19-21 | 20-22 | 16-20 | 13-17 | 7-10 |
| 8 | 2.1-2.8 | 14-18 | 14-18 | 10-12 | 8-12 | 4-6 |
| 10 | 2-3.5 | 10-15 | 10-12 | 9-10 | 6-8 | 2-3.5 |
| 12 | 1.9-3.4 | 8-12 | 9-11 | 5-6 | 4-6 | 2-2.5 |
| 14 | 1.8-3.3 | 6.5-8.5 | 6-8 | 4-5 | 3-4 | |
| 16 | 1.6-3.2 | 5-7 | 5-6 | 2.6-4 | 1.5-2.5 | |
| 18 | 1.4-3.0 | 3.2-4 | 3-5.2 | 2-3 | 1-1.5 | |
| 20 | 1.3-3.0 | 2.5-3.2 | 2.5-4.5 | 1.5-2.3 | 0.7-1 | |
| 25 | 1.2-2.4 | 1.4-2.4 | 1.0-1.5 | |||
| 30 | 1.1-1.3 | 0.9-1.2 | 0.6-1 | |||
| 35 | 1.0-1.2 | 0.5-0.8 | 0.6-0.9 | |||
| 40 | 0.5-0.9 | 0.3-0.5 | 0.4-0.8 | |||
| 50 | 0.2-0.5 | 0.2-0.3 | 0.3-0.4 | |||
| 60 | 0.2-0.25 | 0.1-0.2 | 0.2-0.3 | |||
| 70 | 0.1-0.2 | 0.1-0.15 | ||||
| 80 | 0.1-0.15 | 0.05-0.06 | ||||
| 90 | 0.04-0.05 | |||||
| 100 | 0.02-0.03 | |||||
| ملاحظة: أثناء قطع الهواء والنيتروجين للفولاذ الكربوني والفولاذ المقاوم للصدأ، سيتم تحسين الكفاءة والاستقرار، ولكن مع زيادة السُمك، من المرجح أن يحدث تكوين الخبث. قد تختلف معلمات البيانات المذكورة أعلاه أثناء القطع بالجملة الفعلي بسبب تأثير عوامل مثل أداة الآلة، والنظام، ورأس القطع، وضغط الهواء، والمواد. المعلمات المميزة باللون الأحمر في الجدول هي معلمات التدقيق، والتي تتأثر بشكل كبير بعوامل مختلفة أثناء المعالجة الفعلية وهي مناسبة فقط لإنتاج الدفعات الصغيرة. لا ينصح الإنتاج الضخم. يوصى باستخدام أشعة ليزر ذات طاقة أعلى. يحتاج النحاس الأحمر إلى القطع باستخدام الأكسجين عالي الضغط، حيث يمكن للهواء أو النيتروجين أن يتسبب بسهولة في تلف الليزر. |
||||||
آلة قطع المعادن بالليزر 20KW 12030 تستخدم على نطاق واسع في قطاعات صناعية متعددة:
1. تصنيع الهياكل الفولاذية
مناسبة للقطع الدقيق لمختلف ألواح الفولاذ الإنشائية، والألواح الفولاذية السميكة، وقطع العمل المعدنية المسطحة الكبيرة لهندسة الهياكل الفولاذية.
2. تصنيع الآلات العامة
تستخدم لمعالجة لوحات القاعدة الميكانيكية، وألواح غلاف المعدات والعديد من ملحقات الصفائح المعدنية السميكة للآلات الصناعية.
3. صناعة البناء والهندسة
مثالية للقطع المخصص للألواح الفولاذية الهندسية للمباني والصفائح المعدنية الإنشائية والبنية التحتية الداعمة للأجزاء المعدنية.
4. صناعة تصنيع الصفائح المعدنية
يتم تطبيقه على نطاق واسع في المعالجة المجمعة للفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والصفائح المعدنية المسطحة الأخرى لمصانع معالجة المعادن.
Q1: ما هي قدرة القطع لآلة القطع بالليزر القنطرية 20kW؟
A1 : تم تصميم آلة القطع بالليزر ذات الطاقة العالية 20kW هذه خصيصًا لمعالجة الصفائح المعدنية المسطحة. يمكنها قطع الفولاذ الكربوني، الفولاذ المقاوم للصدأ وألواح سبائك الفولاذ بكفاءة، مع سرعة عالية وتأثير قطع مسطح عالي.
Q2: ما هي ميزة غطاء الشعاع المعدني الكامل؟
A2 : يغطي غلاف الصفائح المعدنية بالكامل الشعاع والأجزاء الأساسية، مما يمنع تلوث الغبار وتسرب الليزر. إنه يحسن استقرار المعدات وسلامة التشغيل، ويقلل من تكاليف الصيانة اللاحقة.
Q3: ما هو حجم قطع العمل التي يمكن لآلة الليزر معالجتها؟
A3 : تتميز آلة القطع بالليزر العملاقة هذه بضربة عمل مرنة بطول 3-12 مترًا، والتي يمكنها معالجة الصفائح المعدنية المسطحة الطويلة والكبيرة الحجم، وهي مناسبة لسيناريوهات المعالجة الصناعية واسعة النطاق.
