JLH12030-20000W
Laser QL
1. Desempenho de corte a laser de alta potência de 20 kW
Adota fonte de laser de alta potência de 20kW, com velocidade de corte rápida e alta eficiência de processamento, capaz de cortar de forma estável várias chapas de metal médias e grossas, com seções de corte limpas e suaves.
2. Faixa de trabalho ajustável ultralonga de 3-12 m
Suporta comprimento de trabalho personalizado de 3m a 12m, adapta-se perfeitamente ao processamento de chapas metálicas longas e grandes, atendendo às diversas necessidades de produção industrial em grande escala.
3. Projeto completo de proteção de feixe de chapa metálica
O feixe é totalmente coberto com chapa metálica, o que isola efetivamente poeira, detritos e radiação laser. Ele protege os principais componentes mecânicos e ópticos, prolongando significativamente a vida útil da máquina e reduzindo a taxa de falhas.
4. Gerador de nitrogênio integrado
Equipado com gerador independente de nitrogênio de alta pureza. Ele realiza cortes sem oxidação e sem rebarbas, garante arestas de corte perfeitas e melhora o acabamento do produto.

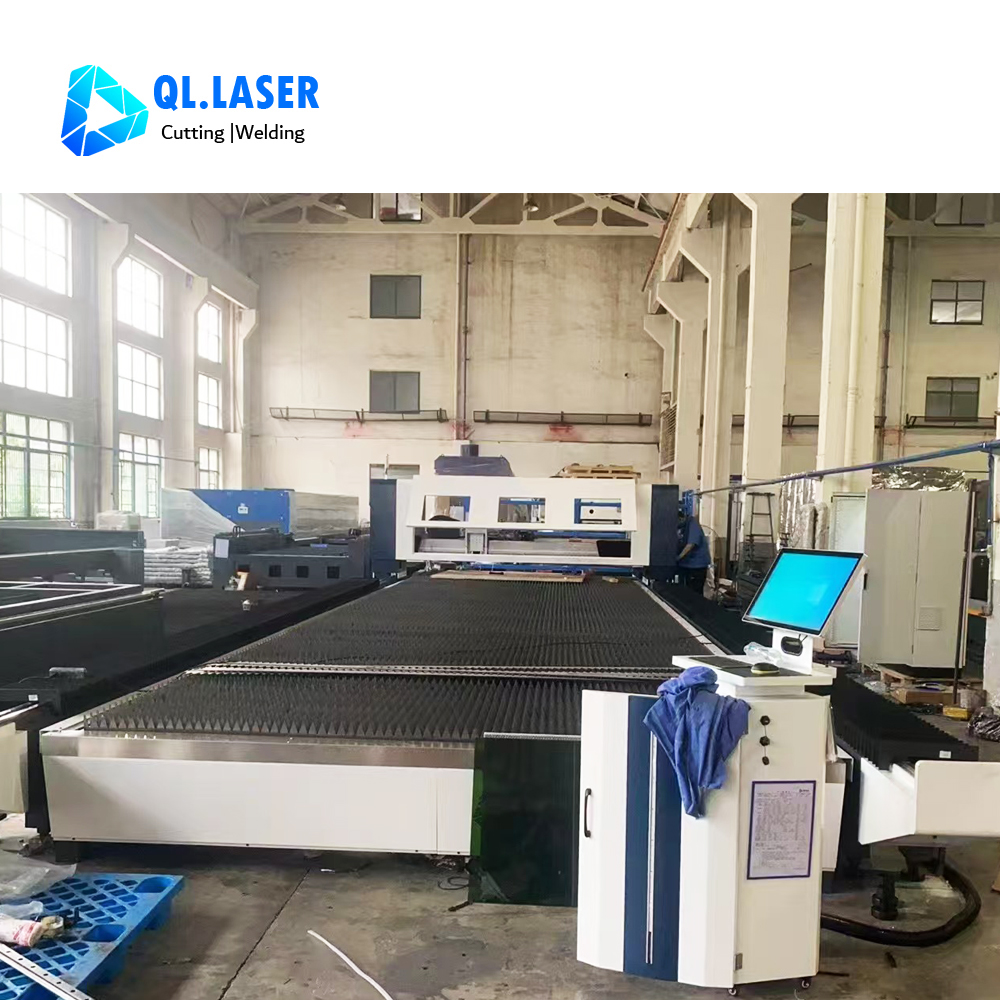

5. Estrutura de pórtico reforçada para serviços pesados
Adota estrutura de pórtico de alta rigidez, com forte resistência ao choque e precisão de posicionamento estável. Ele suporta operação contínua de alta velocidade a longo prazo e garante qualidade de processamento consistente.
6. Alta segurança e baixo custo operacional
A estrutura protetora fechada melhora a segurança da operação. O sistema de nitrogênio economiza custos de gás, com baixa manutenção diária e desempenho de alto custo para produção a longo prazo.
Modelo |
JLH12030-20000W |
Potência laser |

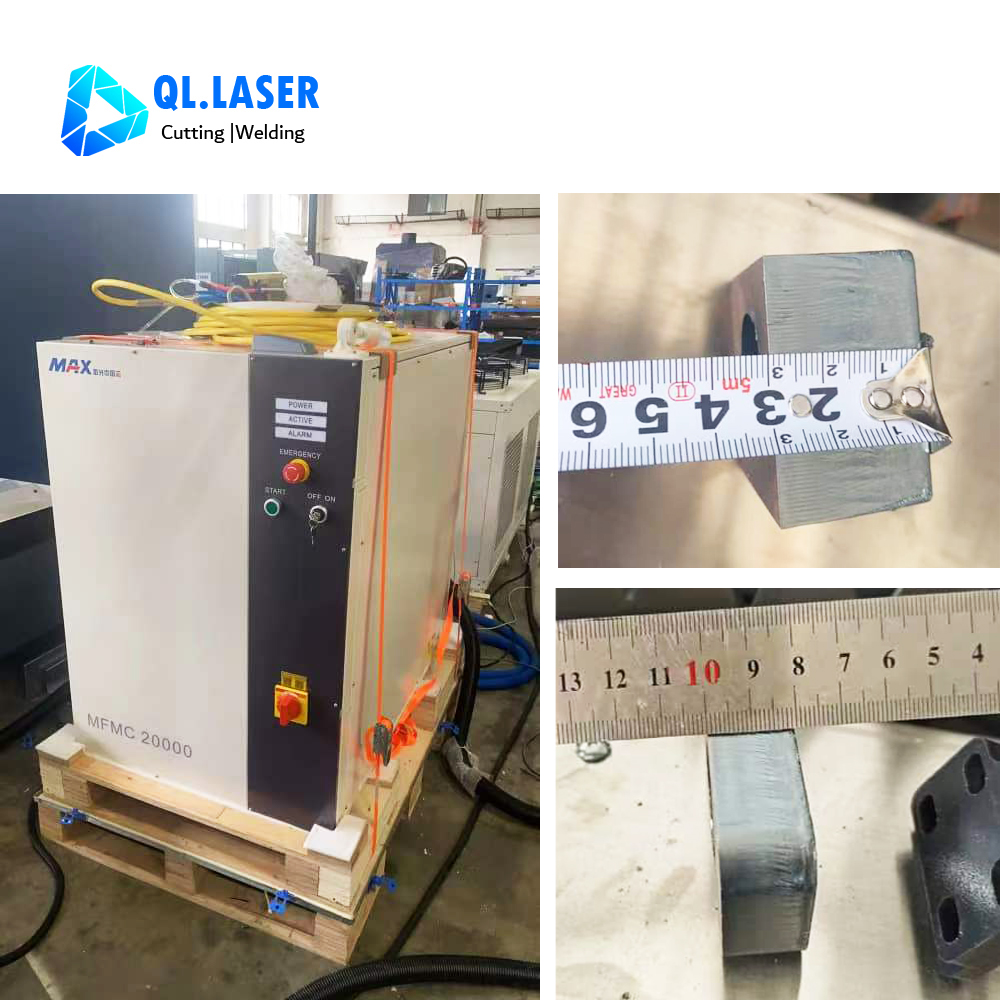

Fonte de energia laser MÁXIMA de 20kW MFMC-20000W |
Controlador CNC |
Sistema de barramento Bochu FSCUT8000 EtherCAT |
Cabeça de corte a laser |
Cabeça de corte a laser com foco automático inteligente BLT663H |

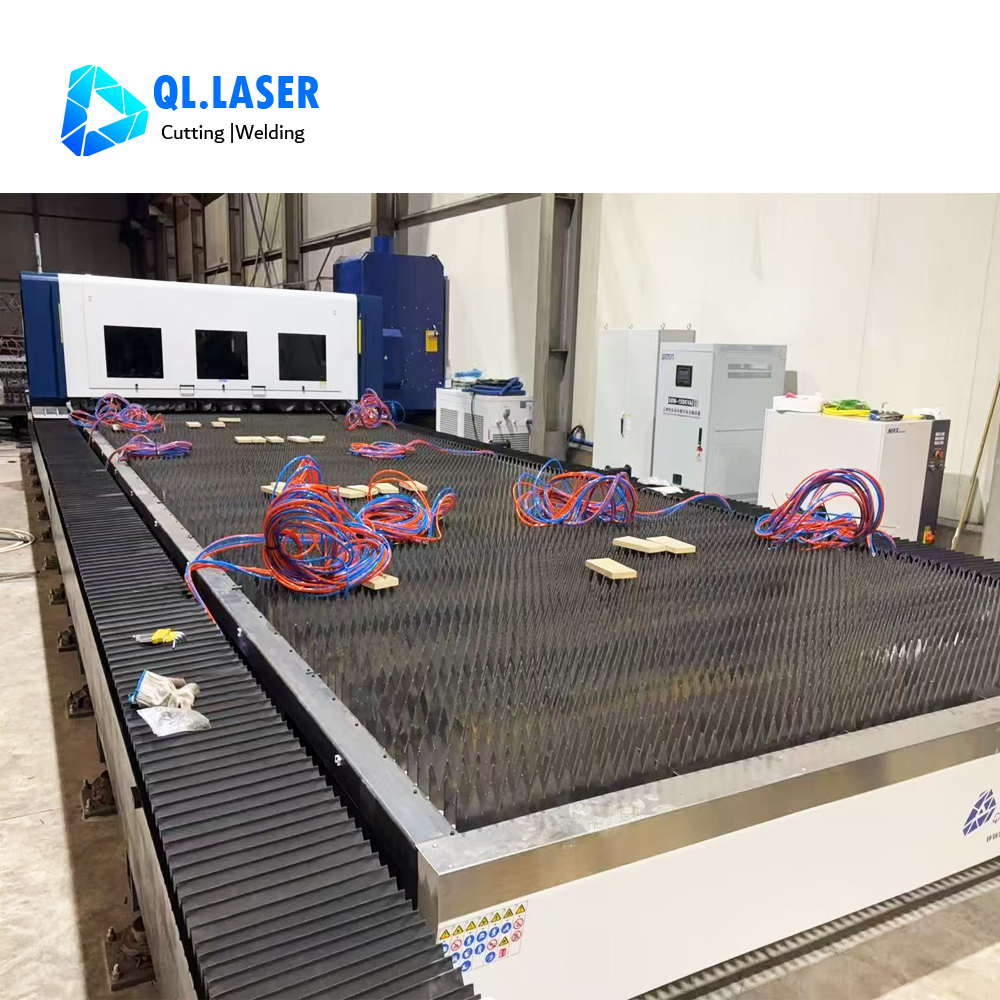

Tamanho de corte efetivo |
12.000-3.000 mm |
Material de corte |
MS, SS, chapa galvanizada, alumínio, latão, cobre vermelho |
| Resfriador a laser | Tongfei |
Servo motor e driver |
Inovação/ Yaskawa |
Guia Linear |
Rexroth |
Software de corte |
HipCut8000 |
Software de aninhamento |
CypNest |
Tabela de troca |
com mesa de corte para remoção de poeira divisória |
| Material | Aço cabon | Aço inoxidável | Alumínio | Latão | Cobre Vermelho | |
| Grossura | Velocidade (m/min) O2 |
Velocidade (m/min) N2/Ar |
Velocidade (m/min) N2/Ar |
Velocidade (m/min) N2/Ar |
Velocidade (m/min) N2 |
Velocidade (m/min) O2 de alta pressão |
| 1 | 9,5-10 | 50-60 | 50-60 | 50-60 | 45-50 | 30-40 |
| 2 | 5,5-6,5 | 40-50 | 50-60 | 40-45 | 35-45 | 25-30 |
| 3 | 3,6-4,5 | 35-45 | 40-45 | 30-40 | 28-32 | 20-28 |
| 4 | 3,5-3,9 | 30-35 | 30-35 | 25-35 | 20-25 | 16-20 |
| 5 | 3,2-3,5 | 23-28 | 23-25 | 20-25 | 18-21 | 10-15 |
| 6 | 2,6-3,2 | 19-21 | 20-22 | 16-20 | 13-17 | 7-10 |
| 8 | 2.1-2.8 | 14-18 | 14-18 | 10-12 | 8-12 | 4-6 |
| 10 | 2-3,5 | 10-15 | 10-12 | 9-10 | 6-8 | 2-3,5 |
| 12 | 1,9-3,4 | 8-12 | 9-11 | 5-6 | 4-6 | 2-2,5 |
| 14 | 1,8-3,3 | 6,5-8,5 | 6-8 | 4-5 | 3-4 | |
| 16 | 1,6-3,2 | 5-7 | 5-6 | 2.6-4 | 1,5-2,5 | |
| 18 | 1,4-3,0 | 3.2-4 | 3-5.2 | 2-3 | 1-1,5 | |
| 20 | 1,3-3,0 | 2,5-3,2 | 2,5-4,5 | 1,5-2,3 | 0,7-1 | |
| 25 | 1,2-2,4 | 1,4-2,4 | 1,0-1,5 | |||
| 30 | 1.1-1.3 | 0,9-1,2 | 0,6-1 | |||
| 35 | 1,0-1,2 | 0,5-0,8 | 0,6-0,9 | |||
| 40 | 0,5-0,9 | 0,3-0,5 | 0,4-0,8 | |||
| 50 | 0,2-0,5 | 0,2-0,3 | 0,3-0,4 | |||
| 60 | 0,2-0,25 | 0,1-0,2 | 0,2-0,3 | |||
| 70 | 0,1-0,2 | 0,1-0,15 | ||||
| 80 | 0,1-0,15 | 0,05-0,06 | ||||
| 90 | 0,04-0,05 | |||||
| 100 | 0,02-0,03 | |||||
| Nota: Durante o corte com ar e nitrogênio de aço carbono e aço inoxidável, a eficiência e a estabilidade serão melhoradas, mas à medida que a espessura aumenta, é mais provável que ocorra a formação de escória. Os parâmetros de dados acima podem variar durante o corte em massa real devido à influência de fatores como máquina-ferramenta, sistema, cabeçote de corte, pressão do ar e materiais. Os parâmetros marcados em vermelho na tabela são parâmetros de prova, que são muito influenciados por vários fatores durante o processamento real e são adequados apenas para produção de pequenos lotes. A produção em massa não é recomendada. Recomenda-se o uso de lasers de maior potência. O cobre vermelho precisa ser cortado com oxigênio de alta pressão, pois o ar ou o nitrogênio podem facilmente causar danos ao laser. |
||||||
Esta máquina de corte a laser de metal 20KW 12030 é amplamente utilizada em vários setores industriais:
1. Fabricação de estruturas de aço
Adequado para corte de precisão de várias placas de aço estrutural, placas de aço espessas e grandes peças de metal planas para engenharia de estruturas de aço.
2. Fabricação de máquinas em geral
Usado para processar placas de base mecânicas, placas de equipamentos e vários acessórios de chapas grossas para máquinas industriais.
3. Indústria de Construção e Engenharia
Ideal para corte personalizado de chapas de aço de engenharia de construção, chapas metálicas estruturais e peças metálicas de suporte de infraestrutura.
4. Indústria de fabricação de chapas metálicas
Amplamente aplicado no processamento em lote de aço carbono, aço inoxidável, aço-liga e outras chapas planas para fábricas de processamento de metal.
Q1: Qual é a capacidade de corte desta máquina de corte a laser pórtico de 20kW?
A1 : Este cortador a laser de alta potência de 20 kW é especialmente projetado para processamento de chapas metálicas planas. Pode cortar com eficiência chapas de aço carbono, aço inoxidável e ligas de aço, com velocidade rápida e efeito de corte de alta planicidade.
Q2: Qual é a vantagem da cobertura completa da viga de chapa metálica?
A2 : O invólucro completo de chapa metálica cobre completamente o feixe e as peças do núcleo, evitando poluição por poeira e vazamento de laser. Melhora a estabilidade do equipamento e a segurança da operação e reduz custos posteriores de manutenção.
Q3: Que tamanho de peças esta máquina a laser pode processar?
A3 : Esta máquina de corte a laser de pórtico apresenta um curso de trabalho ultralongo flexível de 3-12m, que pode processar chapas metálicas planas longas e grandes, adequadas para cenários de processamento industrial em grande escala.
