1. يمكن للآلة قطع المقاطع الفولاذية والألواح المسطحة في وقت واحد، مما يوسع نطاق مواد القطع ويوفر تكاليف المعدات الاستثمارية، فضلاً عن توفير المساحة.

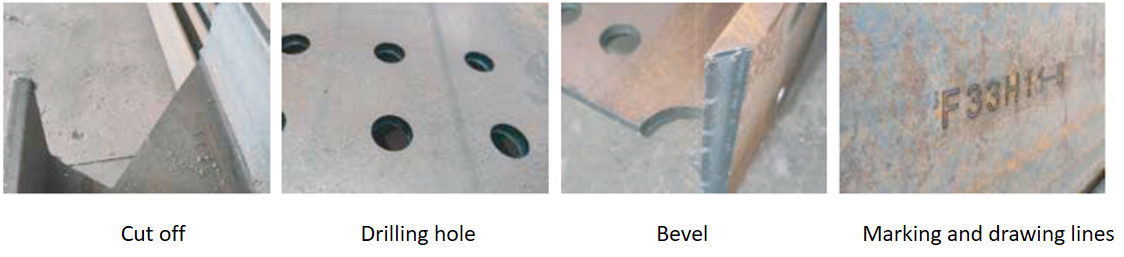

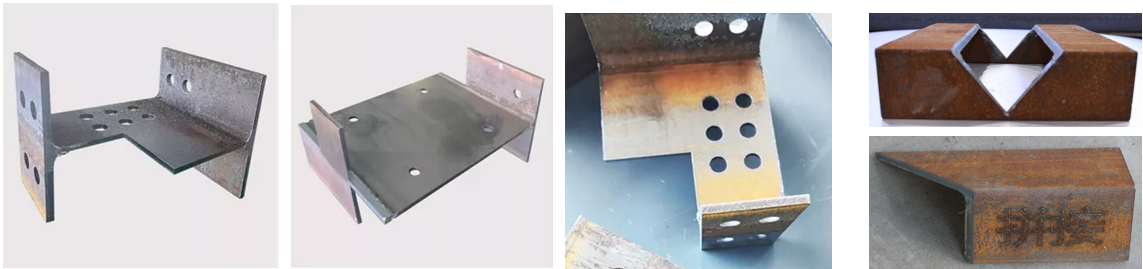

2. وظيفة قطع شعاع H هذه في الماكينة: القطع، ثقوب الحفر، الشطب، وضع العلامات وخطوط الرسم، قطع فم القفل.

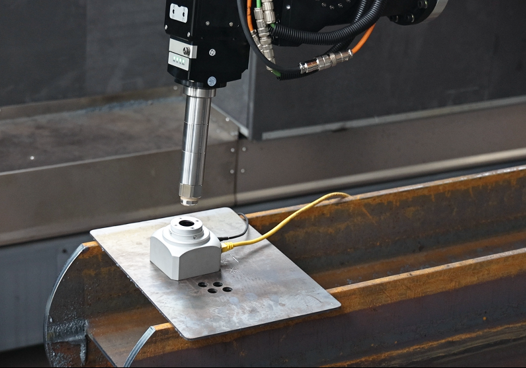

3. وظيفة معايرة الرؤية
معايرة سريعة لمعلمة محور الدوران. دقة عالية، وقت معالجة قصير، وسهولة الصيانة.

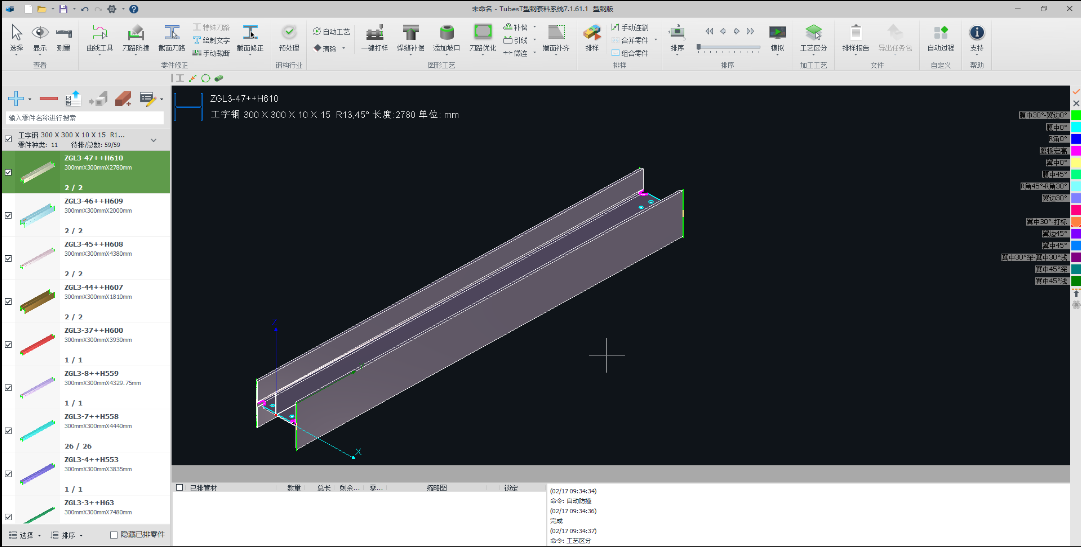

4. التعشيش الاحترافي
يجمع بين Tekla وإصدار TubesT الهيكلي الفولاذي، مما يوفر رسمًا وتداخلاً فعالاً. ونوفر أيضًا برنامج Cypnest لقطع الألواح الفولاذية.

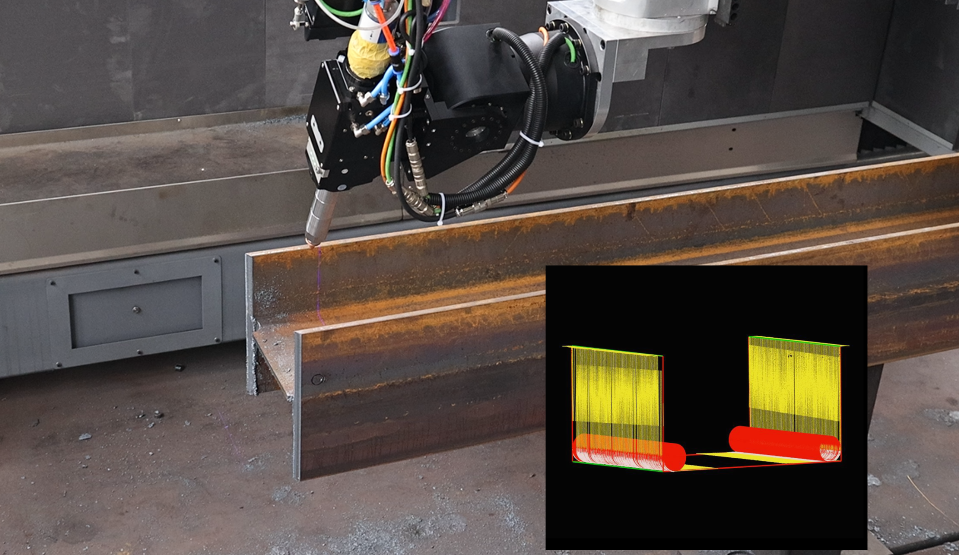

5. التنميط بالليزر
يقوم جهاز تعريف الليزر BCW بالقياس في الوقت الفعلي والتعويض عن الخطأ بين الرسم وموضع المادة.
أغراض |
المعلمات التقنية |
|
قوة ألياف الليزر |
12 كيلو واط / 20 كيلو واط / 30 كيلو واط / 40 كيلو واط |
|
نظام التحكم |
نظام الحافلات BOCHU FSCUT9200 EtherCAT |
|
رأس القطع بالليزر |
BOCI رأس القطع بالليزر الخاص الذكي لقسم الصلب |
|
برامج التعشيش |
الأنابيب T للقسم الفولاذي وCypnest للألواح الفولاذية |
|
مثبت الجهد |
فيكسيانجدا/شينباومينغ |
|
نطاق قطع الفولاذ الهيكلي (مم) |
الارتفاع في حدود 500 مم (يمكن زيادته) |
|
| العرض في حدود 1000 مم (يمكن زيادته) | ||
| الطول: 12000 مم (يمكن زيادته) | ||
سمك الجدار 30 ملم |
||
| نطاق قطع الألواح الفولاذية (مم) | العرض: 2500 مم | |
| الطول: 12000 مم (يمكن زيادته) | ||
السفر الفعال |
المحور X (مم) |
2500 |
المحور Y (مم) |
2500 مم (محطتا عمل) |
|
المحور Z (مم) |
1300 |
|
دقة الموضع |
المحور X /Y (مم/م) |
±0.25 |
تحديد المواقع المتكررة دقة |
المحور X/Y (مم) |
±0.05 |
X/Y/Z السرعة القصوى |
30 م/دقيقة |
|
زاوية تأرجح المحور A |
±90 درجة |
|
زاوية تأرجح المحور B |
±45 درجة |
|
درجة الملكية الفكرية |
IP54 |
|

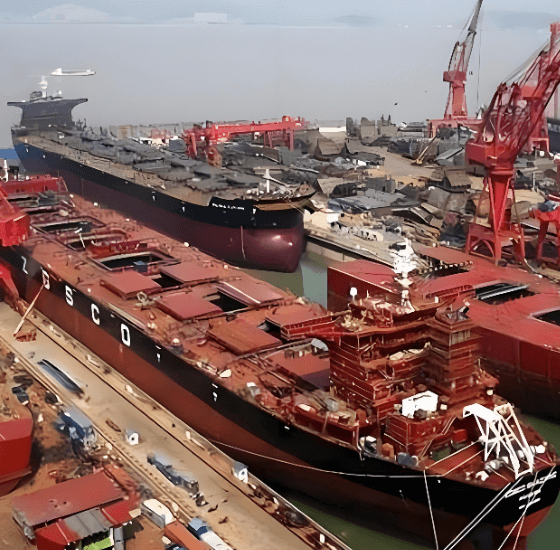

آلة القطع بليزر الألياف والشعاع H تستخدم بشكل رئيسي في الهياكل الفولاذية وصناعة بناء السفن وصناعة الجسور والآلات الهندسية وما إلى ذلك.
1. هل يمكننا استخدام آلة 12 مترًا لكل من العارضة H والألواح الفولاذية؟
لا أقترح ذلك، لأن طاولة قطع العارضة H وطاولة قطع الألواح الفولاذية مختلفتان. ويجب تثبيت طاولة القطع على الأرض وتحتاج أيضًا إلى الاتصال بالسكة Y. لا يمكنك بسهولة إزالة طاولة القطع الحالية عند قطع مادة أخرى. لذلك تحتاج إلى آلة 25 م. 12.5 مترًا للعارضة H، و12.5 مترًا أخرى للألواح الفولاذية.
2. هل يمكنني استخدام الهواء لقطع العارضة H والألواح الفولاذية؟
يمكنك استخدام الهواء لقطع الألواح الفولاذية واستخدام الأكسجين لقطع العارضة H.
3. ما هو الفرق بين آلة قطع العارضة H وآلة قطع الأنابيب بالليزر في قطع العارضة H؟
يمكن لآلة القطع بالليزر للعارضة H قطع العارضة H في مجموعة واسعة من الأحجام، مع شبكة قطع تصل إلى 1000 مم وجناح يصل إلى 500 مم (يمكن زيادتها). لا يمكن لآلة القطع بالليزر للأنبوب قطع شبكة العارضة H بنطاق واسع من 500 مم، ولا يمكن أن يتجاوز الجناح 400 مم. عندما يصل النسيج إلى 500 مم، يكون سعر آلة قطع الأنبوب بالليزر أعلى بكثير من سعر آلة القطع بالليزر ذات الشعاع H. ويمكن أن تصل الطاقة القصوى لآلة قطع الأنبوب بالليزر إلى 20KW فقط، في حين أن طاقة آلة القطع بالليزر ذات الشعاع H يمكن أن تصل إلى 40kw.
