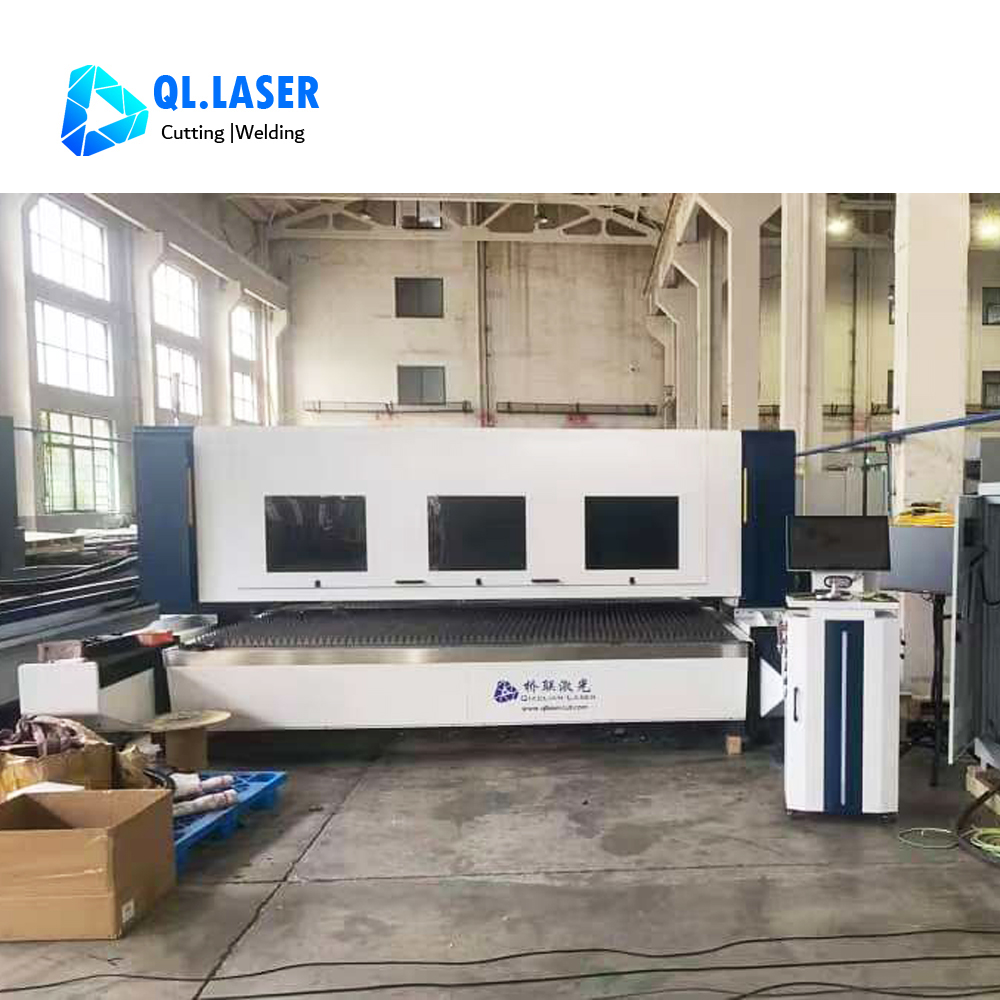

JLH12030-20000W
Laser QL
1. Performances de découpe laser haute puissance de 20 kW
Adopte une source laser haute puissance de 20 kW, avec une vitesse de coupe rapide et une efficacité de traitement élevée, capable de couper de manière stable diverses tôles moyennes et épaisses, avec des sections de coupe nettes et lisses.
2. Portée de travail réglable ultra-longue de 3 à 12 m
Prend en charge une longueur de travail personnalisée de 3 m à 12 m, s'adapte parfaitement au traitement de tôles longues et de grande taille, répondant aux besoins diversifiés de production industrielle à grande échelle.
3. Conception de protection complète des poutres en tôle
Le faisceau est entièrement recouvert de tôle qui isole efficacement la poussière, les débris et le rayonnement laser. Il protège les composants mécaniques et optiques de base, prolongeant considérablement la durée de vie de la machine et réduisant le taux de défaillance.
4. Générateur d'azote intégré
Equipé d'un générateur d'azote indépendant de haute pureté. Il réalise une coupe sans oxydation et sans bavure, garantit un tranchant impeccable et améliore la finition du produit.
5. Structure de portique robuste et renforcée
Adopte une structure de cadre de portique à haute rigidité, avec une forte résistance aux chocs et une précision de positionnement stable. Il prend en charge un fonctionnement continu à haute vitesse sur le long terme et garantit une qualité de traitement constante.
6. Sécurité élevée et faibles coûts d’exploitation
La structure de protection fermée améliore la sécurité de fonctionnement. Le système à l'azote permet de réduire les coûts de gaz, avec une maintenance quotidienne faible et des performances élevées pour une production à long terme.
Modèle |
JLH12030-20000W |
Puissance laser |
Source d'alimentation laser maximale de 20 kW MFMC-20000W |
Contrôleur CNC |
Système de bus EtherCAT Bochu FSCUT8000 |
Tête de découpe laser |
Tête de découpe laser intelligente à mise au point automatique BLT663H |
Taille de coupe efficace |
12000-3000mm |
Matériel de coupe |
MS, SS, tôle galvanisée, aluminium, laiton, cuivre rouge |
| Refroidisseur laser | Tongfei |
Servomoteur et pilote |
Inovance/Yaskawa |
Guide linéaire |
Rexroth |
Logiciel de découpe |
HypCut8000 |
Logiciel d'imbrication |
CypNest |
Tableau d'échange |
avec table de découpe pour dépoussiérage de cloison |
| Matériel | Acier au carbone | Acier inoxydable | Aluminium | Laiton | Cuivre rouge | |
| Épaisseur | Vitesse (m/min) O2 |
Vitesse (m/min) N2/Air |
Vitesse (m/min) N2/Air |
Vitesse (m/min) N2/Air |
Vitesse (m/min) N2 |
Vitesse (m/min) haute pression O2 |
| 1 | 9,5-10 | 50-60 | 50-60 | 50-60 | 45-50 | 30-40 |
| 2 | 5,5-6,5 | 40-50 | 50-60 | 40-45 | 35-45 | 25-30 |
| 3 | 3,6-4,5 | 35-45 | 40-45 | 30-40 | 28-32 | 20-28 |
| 4 | 3,5-3,9 | 30-35 | 30-35 | 25-35 | 20-25 | 16-20 |
| 5 | 3.2-3.5 | 23-28 | 23-25 | 20-25 | 18-21 | 10-15 |
| 6 | 2.6-3.2 | 19-21 | 20-22 | 16-20 | 13-17 | 7-10 |
| 8 | 2.1-2.8 | 14-18 | 14-18 | 10-12 | 8-12 | 4-6 |
| 10 | 2-3.5 | 10-15 | 10-12 | 9-10 | 6-8 | 2-3.5 |
| 12 | 1.9-3.4 | 8-12 | 9-11 | 5-6 | 4-6 | 2-2.5 |
| 14 | 1.8-3.3 | 6,5-8,5 | 6-8 | 4-5 | 3-4 | |
| 16 | 1.6-3.2 | 5-7 | 5-6 | 2.6-4 | 1,5-2,5 | |
| 18 | 1.4-3.0 | 3.2-4 | 3-5.2 | 2-3 | 1-1,5 | |
| 20 | 1.3-3.0 | 2,5-3,2 | 2,5-4,5 | 1,5-2,3 | 0,7-1 | |
| 25 | 1.2-2.4 | 1.4-2.4 | 1,0-1,5 | |||
| 30 | 1.1-1.3 | 0,9-1,2 | 0,6-1 | |||
| 35 | 1,0-1,2 | 0,5-0,8 | 0,6-0,9 | |||
| 40 | 0,5-0,9 | 0,3-0,5 | 0,4-0,8 | |||
| 50 | 0,2-0,5 | 0,2-0,3 | 0,3-0,4 | |||
| 60 | 0,2-0,25 | 0,1-0,2 | 0,2-0,3 | |||
| 70 | 0,1-0,2 | 0,1-0,15 | ||||
| 80 | 0,1-0,15 | 0,05-0,06 | ||||
| 90 | 0,04-0,05 | |||||
| 100 | 0,02-0,03 | |||||
| Remarque : Lors du découpage à l'air et à l'azote de l'acier au carbone et de l'acier inoxydable, l'efficacité et la stabilité seront améliorées, mais à mesure que l'épaisseur augmente, la formation de scories est plus susceptible de se produire. Les paramètres de données ci-dessus peuvent varier lors de la découpe en vrac réelle en raison de l'influence de facteurs tels que la machine-outil, le système, la tête de découpe, la pression atmosphérique et les matériaux. Les paramètres marqués en rouge dans le tableau sont des paramètres de fermentation, qui sont fortement influencés par divers facteurs lors du traitement réel et ne conviennent qu'à la production en petits lots. La production de masse n'est pas recommandée. Il est recommandé d'utiliser des lasers de plus grande puissance. Le cuivre rouge doit être coupé avec de l'oxygène à haute pression, car l'air ou l'azote peuvent facilement endommager le laser. |
||||||
Cette machine de découpe laser métal 20KW 12030 est largement utilisée dans plusieurs secteurs industriels :
1. Fabrication de structures en acier
Convient pour la découpe de précision de diverses plaques d'acier de construction, de plaques d'acier épaisses et de grandes pièces métalliques plates pour l'ingénierie des structures en acier.
2. Fabrication de machines générales
Utilisé pour le traitement des plaques de base mécaniques, des plaques de coque d'équipement et de divers accessoires en tôle épaisse pour les machines industrielles.
3. Industrie de la construction et de l’ingénierie
Idéal pour la découpe personnalisée de plaques d'acier d'ingénierie du bâtiment, de tôles de structure et de pièces métalliques de support d'infrastructure.
4. Industrie de la fabrication de tôles
Largement appliqué dans le traitement par lots de l'acier au carbone, de l'acier inoxydable, de l'acier allié et d'autres tôles plates pour les usines de transformation des métaux.
Q1 : Quelle est la capacité de coupe de cette machine de découpe laser à portique de 20 kW ?
A1 : Cette découpeuse laser haute puissance de 20 kW est spécialement conçue pour le traitement des tôles plates. Il peut couper efficacement des tôles d'acier au carbone, d'acier inoxydable et d'acier allié, avec une vitesse rapide et un effet de coupe de planéité élevé.
Q2 : Quel est l’avantage de la couverture de poutre entièrement en tôle ?
A2 : Le boîtier entièrement en tôle recouvre complètement les parties du faisceau et du noyau, empêchant ainsi la pollution par la poussière et les fuites laser. Il améliore la stabilité de l'équipement et la sécurité de fonctionnement, et réduit les coûts de maintenance ultérieurs.
Q3 : Quelles tailles de pièces cette machine laser peut-elle traiter ?
A3 : Cette machine de découpe laser à portique présente une course de travail ultra-longue flexible de 3 à 12 m, qui peut traiter des tôles plates longues et de grande taille, adaptée aux scénarios de traitement industriel à grande échelle.
