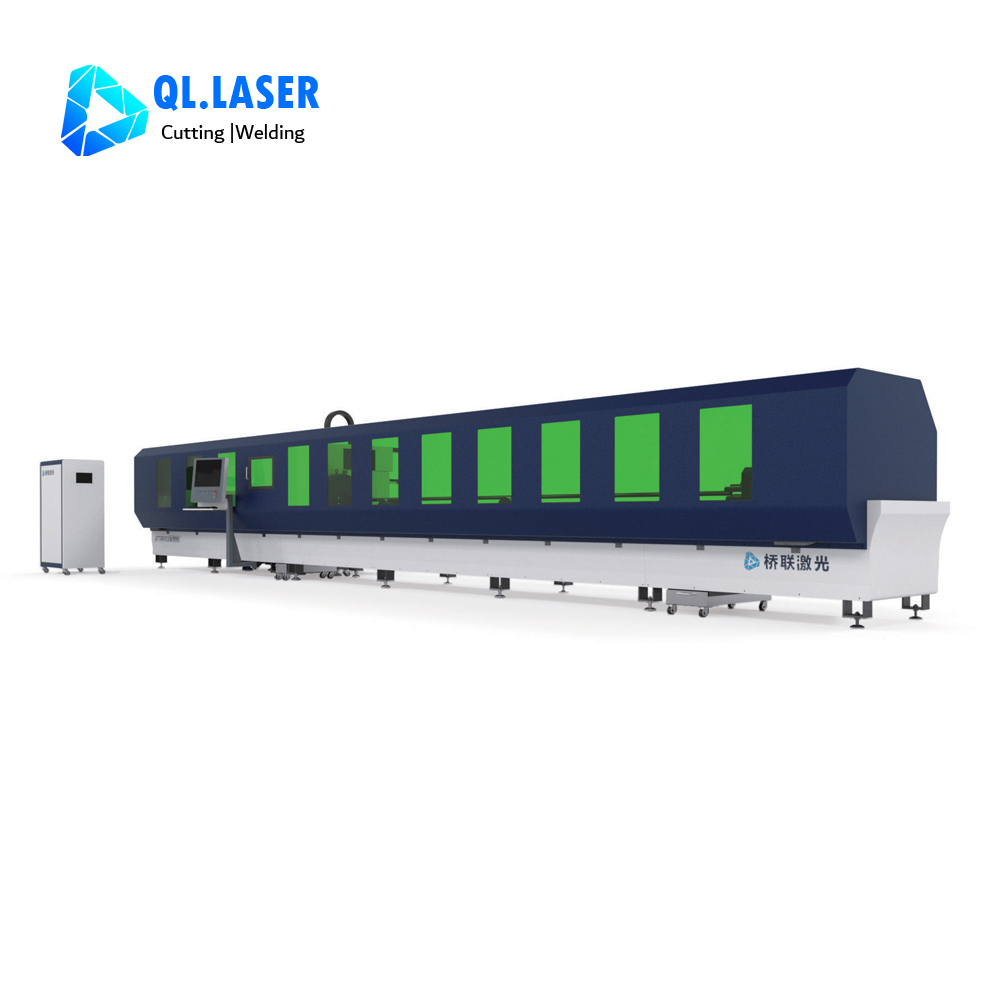

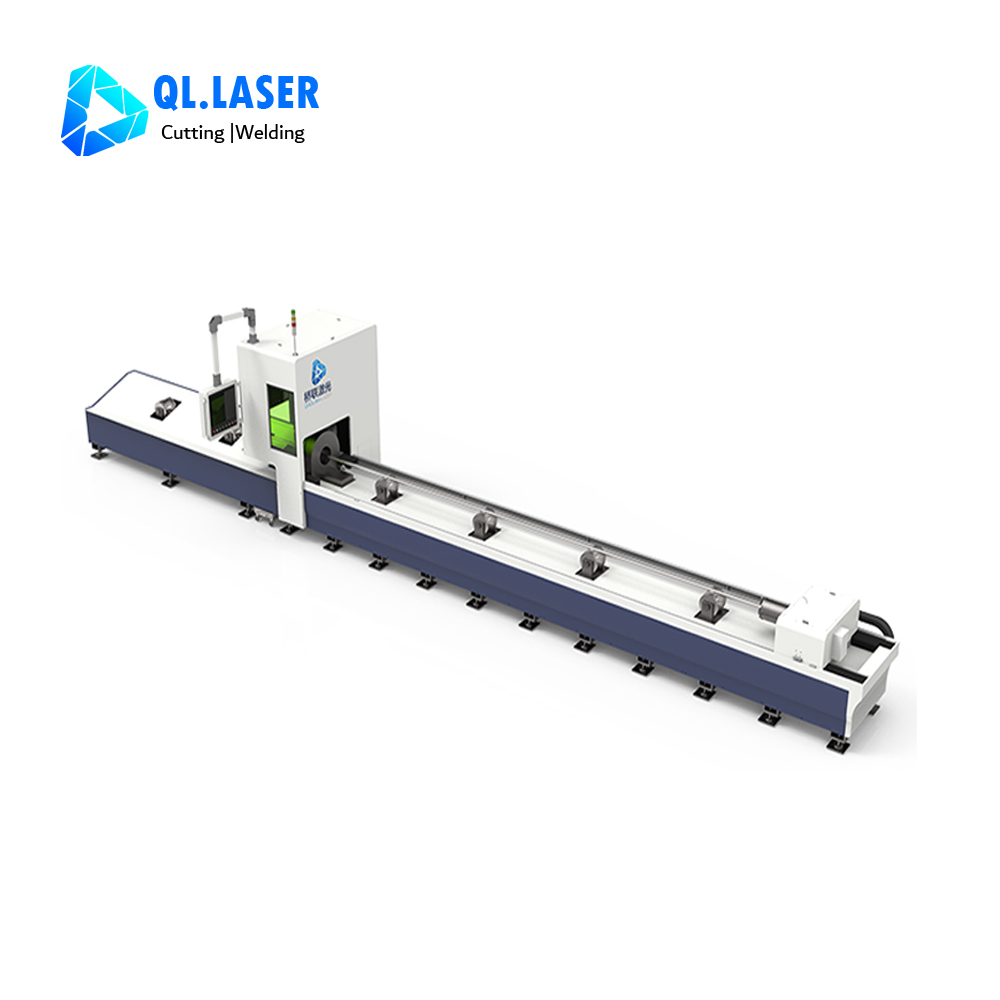

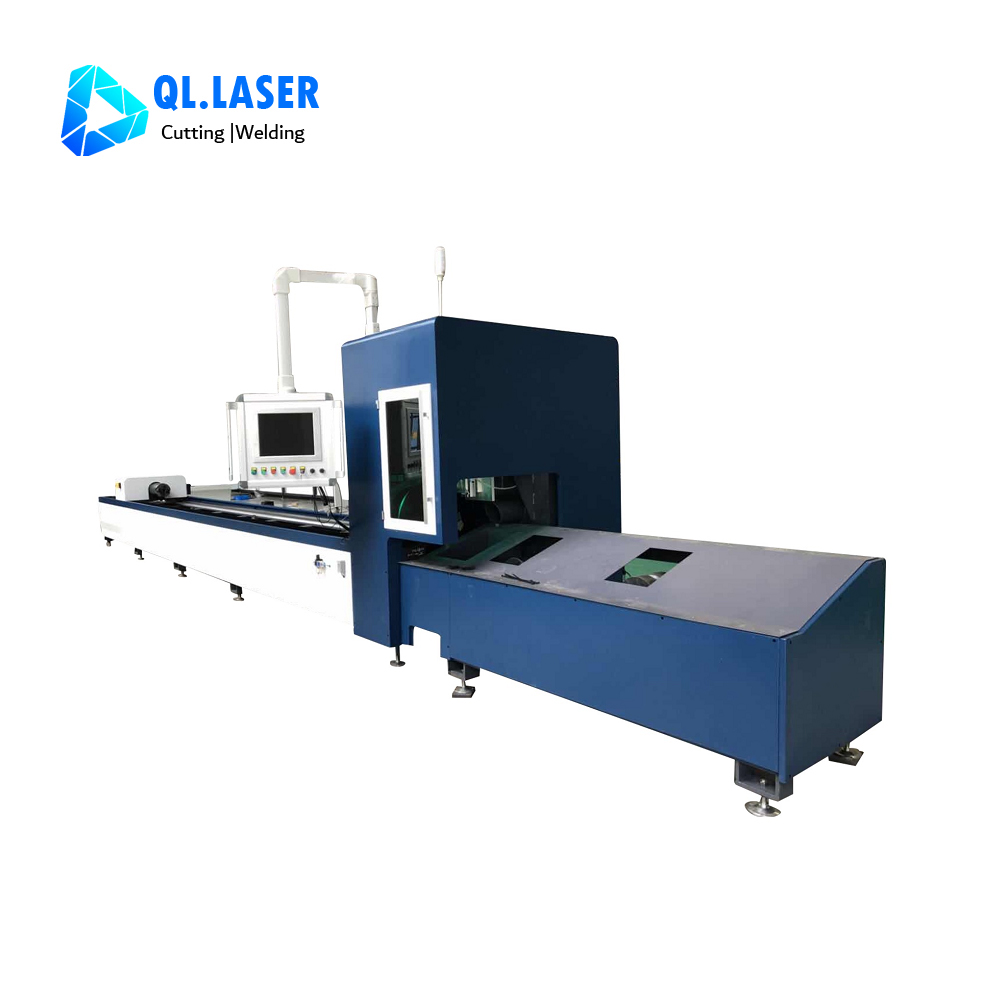

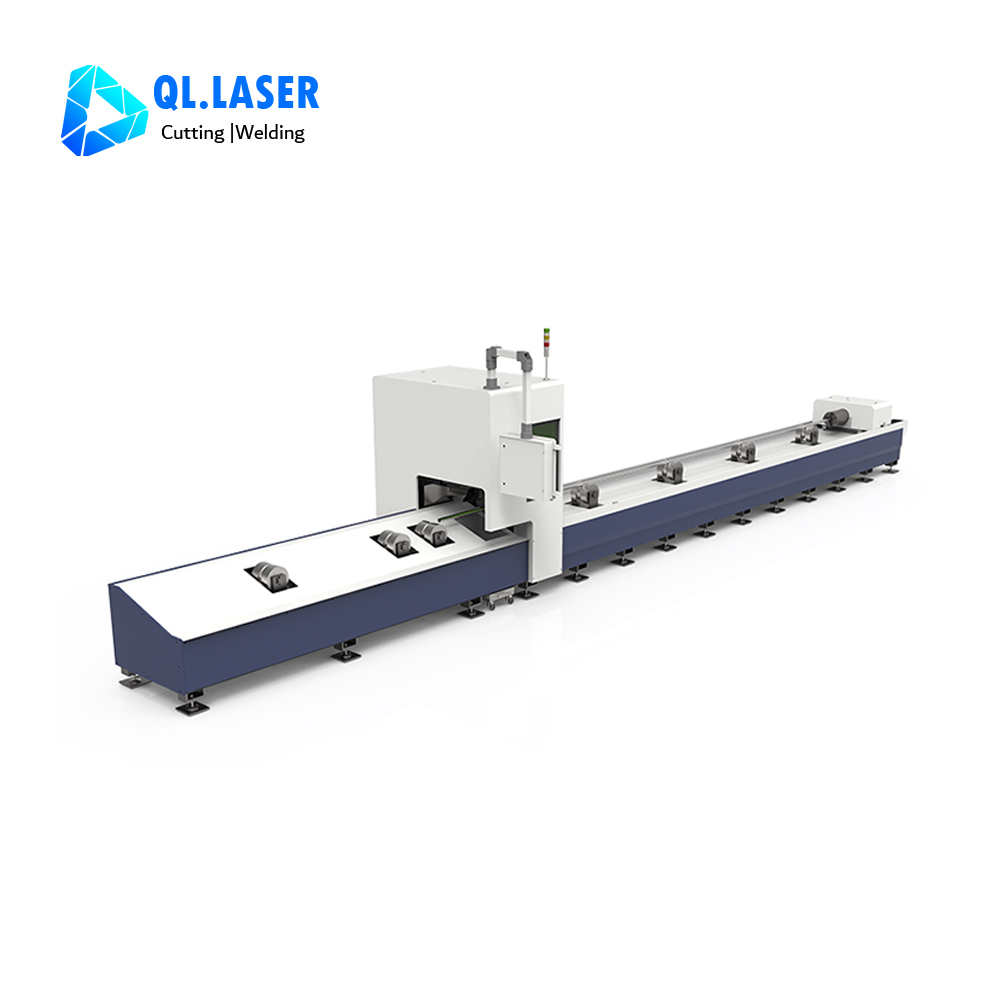

Máquina de corte a laser de tubo de 2 mandril

O equipamento de corte a laser de tubos é um dispositivo especializado que utiliza tecnologia laser para obter usinagem de precisão de tubos metálicos. Adequado para corte de alta precisão de tubos de metal, como tubos de aço inoxidável, tubos de aço carbono e tubos de liga de aço, etc.

>> Vantagem do produto

1. Baixo custo e alta eficiência

A usinagem a laser pode otimizar os processos de usinagem de diversas maneiras. Perfurações e cortes complexos podem ser feitos em uma única operação. Além disso, é possível cortar o tubo em múltiplas partes. Soluções para otimizar o processamento de tubos podem minimizar operações subsequentes, como rebarbação, soldagem e montagem. Os recursos necessários para etapas intermediárias, como armazenamento e manuseio de peças, também são muito menores, agilizando o processo de usinagem e reduzindo significativamente os custos dos métodos de produção utilizando ferramentas convencionais de serragem, furação e fresamento.

Processo de corte de tubo a laser

2. Medição de erros

Garantir a precisão do movimento do motor e a precisão do tamanho da peça

Compare a trilha de instruções com a trilha de feedback para ajudar o técnico a diferenciar o ganho do servo dos eixos principais.

3. Técnica de ligar/desligar laser

Suavizar a seção do tubo

Evite iniciar o ponto queimado no lado oposto e finalizar o inchaço formado pela queda precoce.

4. Corte chanfrado (opcional)

Facilitar o processo de soldagem

Suporte para bisel em forma de sela, em forma de K, em forma de Y, em forma de V e em forma de X.

>> Parâmetros Técnicos

Modelo	JCT2612	JCT2616	JCT2622	JCT2628	JCT2630
Potência Laser	1500W 2000W 3000W 6000W
Diâmetro mínimo (mm)	20
Diâmetro máximo (mm)	120	160	220	280	300
Comprimento do tubo (mm)	3.000/6.000/9.000/12.000
Número de mandris	2
Precisão de posicionamento do eixo X/Y	±0,05 mm
Precisão de reposicionamento do eixo X/Y	±0,03 mm
Velocidade de posicionamento	90m/min
Máx. Aceleração	1G

>> Usos do produto

Aplicado em indústrias como equipamentos de ginástica, fabricação de móveis, veículos elétricos e corrimãos de escadas, etc.

>> Corte de amostras

>> Compressor de ar profissional de corte a laser (opcional)

>> Perguntas frequentes

1. Quanto comprimento de tubos ele pode cortar? Pode cortar 6m 9m e 12m.

2. Que espessura de tubo ele pode cortar? Pode cortar espessuras de até 10 mm.

3. Que material pode cortar? Tubo de aço carbono, tubo de aço inoxidável, tubo de alumínio.
