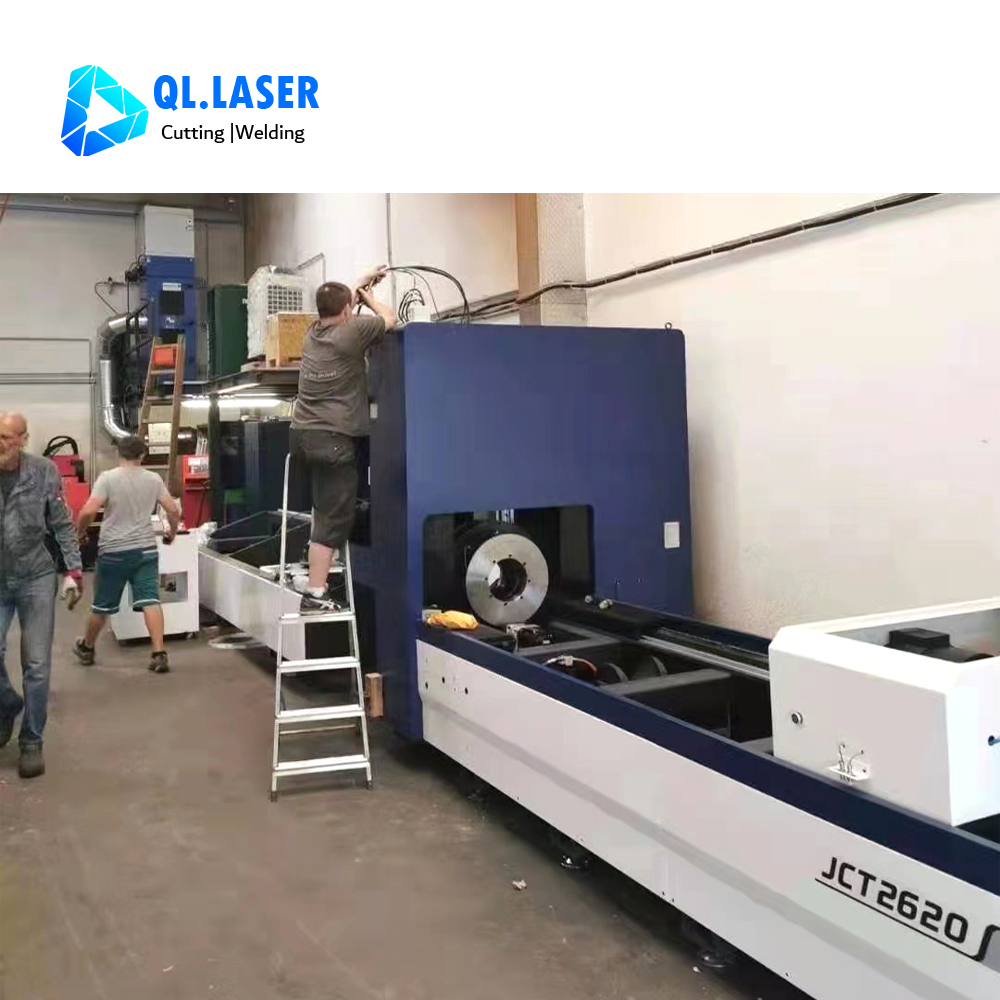

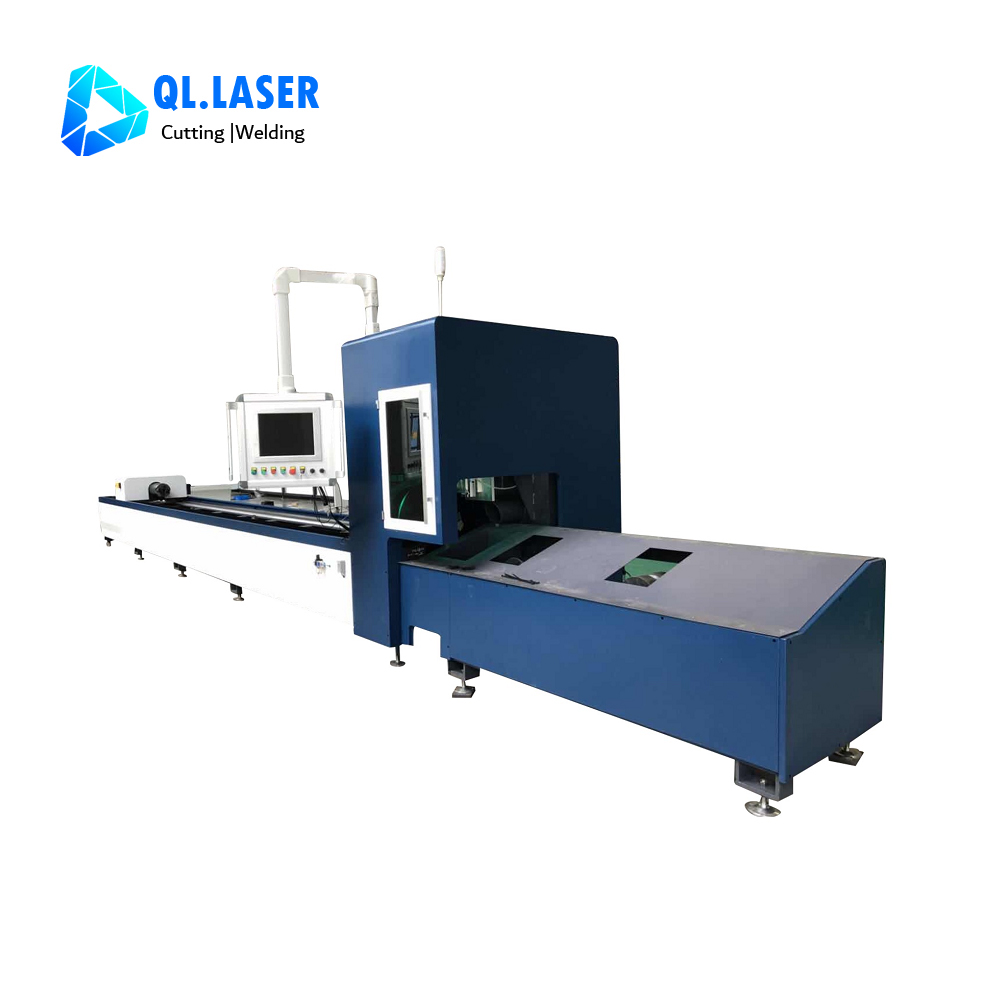

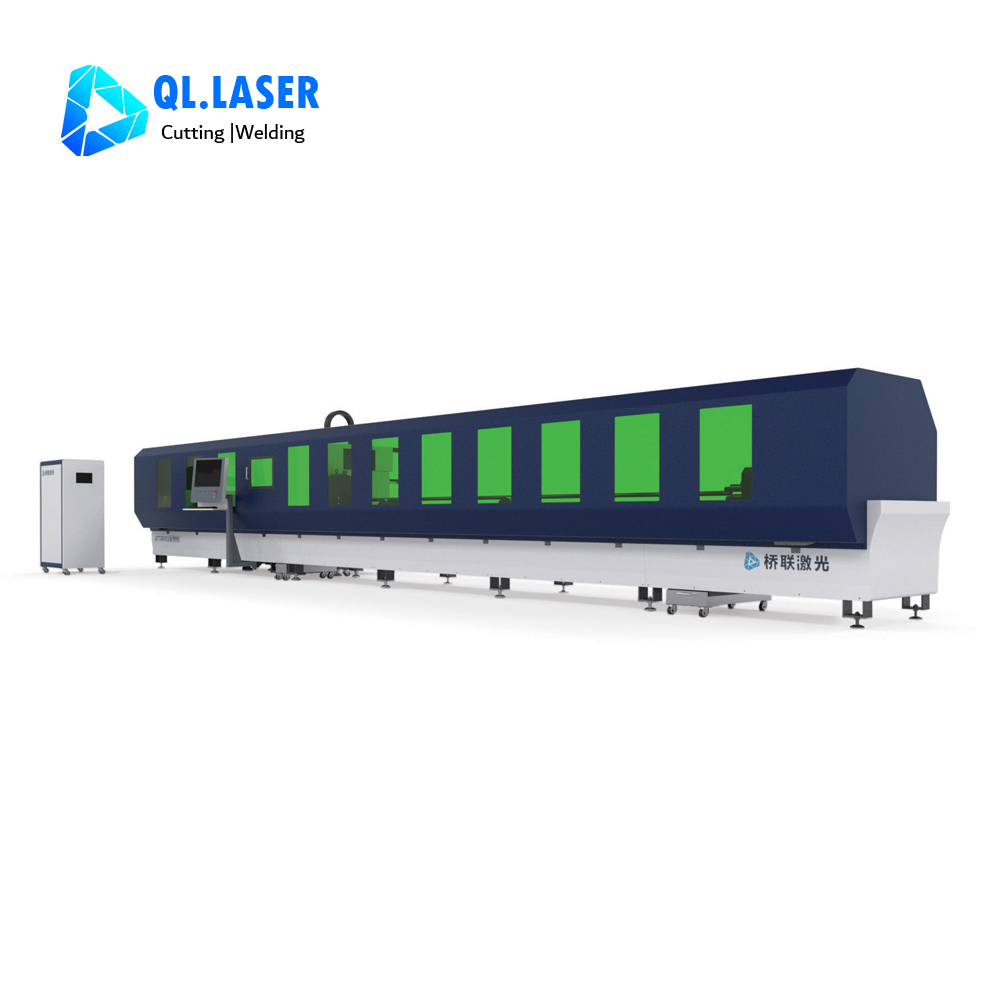

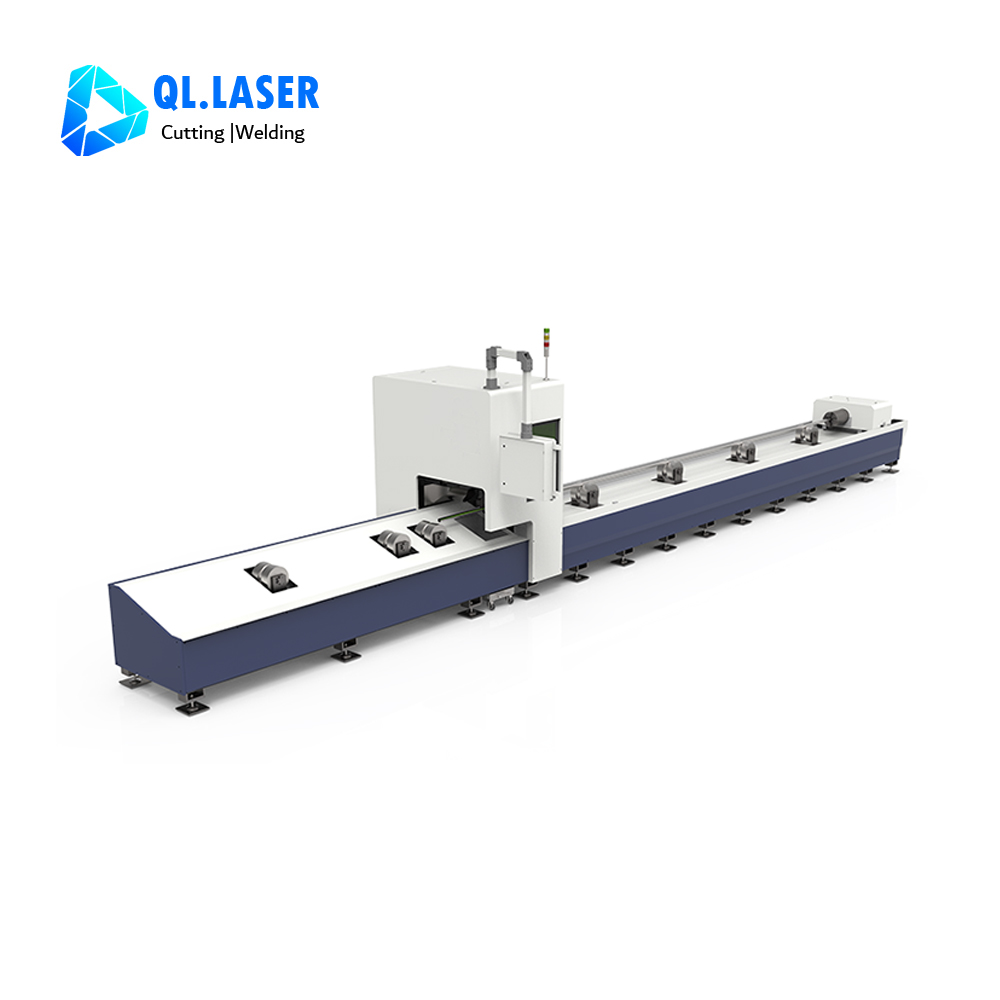

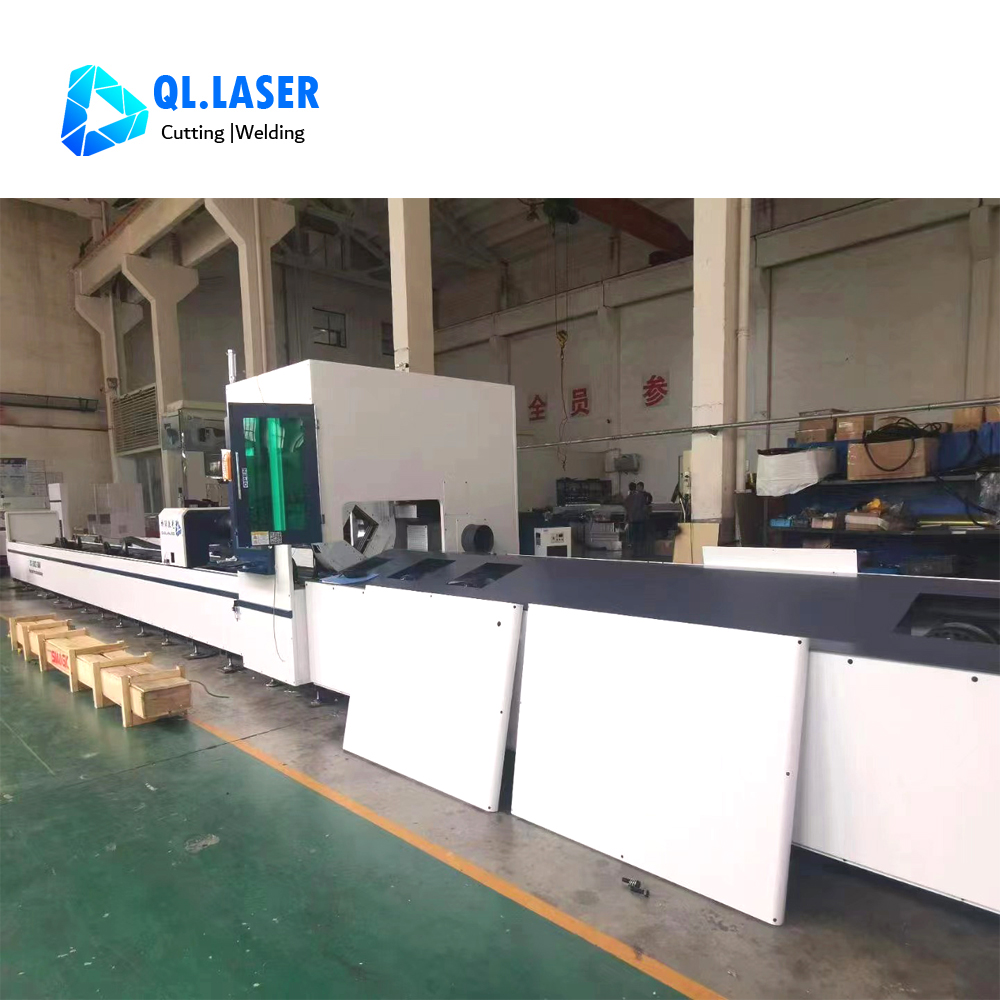

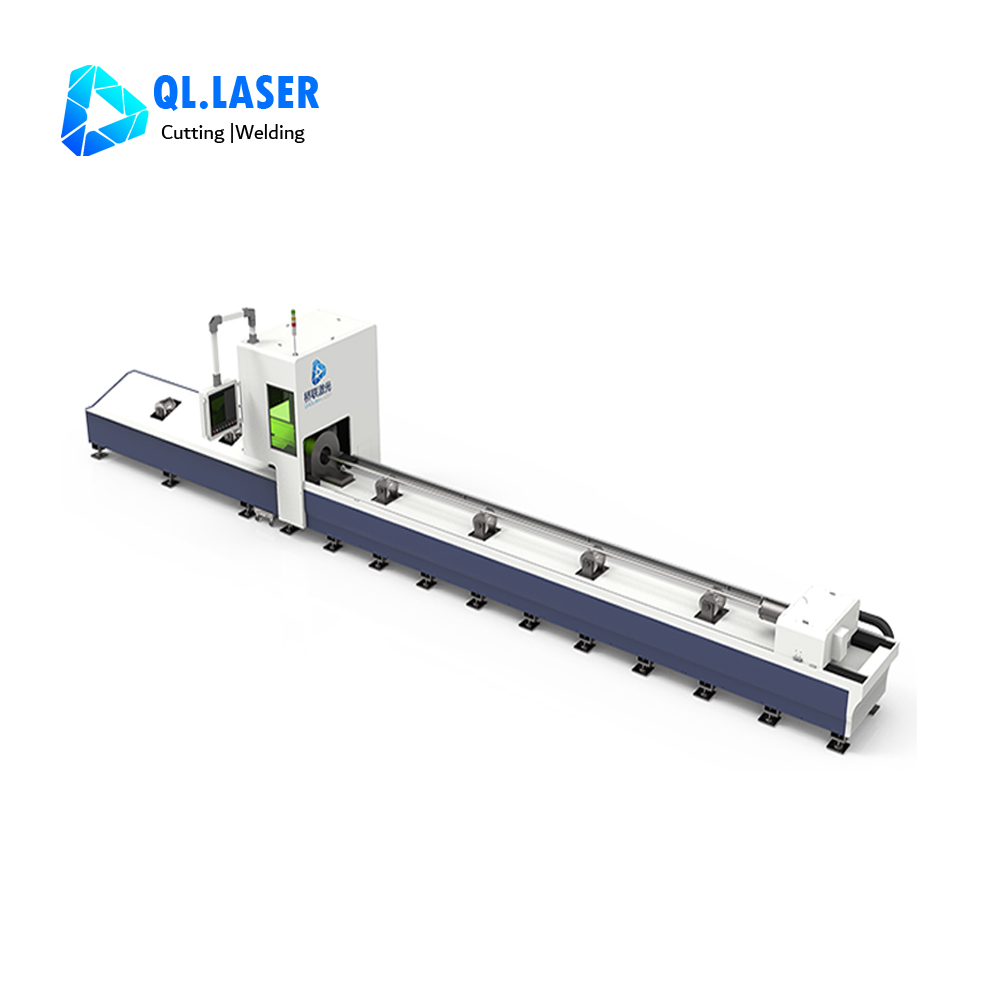

Machine de découpe laser à 2 tubes de mandrin

L’équipement de découpe laser de tuyaux est un appareil spécialisé qui utilise la technologie laser pour réaliser un usinage de précision des tuyaux métalliques. Convient pour la coupe de haute précision de tuyaux métalliques tels que les tuyaux en acier inoxydable, les tuyaux en acier au carbone et les tuyaux en acier allié, etc.

>> Avantage du produit

1. rendement élevé à faible coût

L'usinage laser peut optimiser les processus d'usinage de plusieurs manières. Le perçage et la découpe complexe peuvent être réalisés en une seule opération. De plus, il est possible de découper le tuyau en plusieurs parties. Les solutions d'optimisation du traitement des tubes peuvent minimiser les opérations ultérieures telles que l'ébavurage, le soudage et l'assemblage. Les ressources nécessaires aux étapes intermédiaires, telles que le stockage et la manutention des pièces, sont également beaucoup plus faibles, accélérant ainsi le processus d'usinage et réduisant considérablement les coûts des méthodes de production utilisant des outils conventionnels de sciage, de perçage et de fraisage.

Processus de découpe de tubes au laser

2. Mesure d'erreur

Garantir la précision du mouvement du moteur et la précision de la taille des pièces

Comparez la piste d'instructions avec la piste de retour pour aider le technicien à faire la différence entre le gain du servo des axes principaux.

3. Technique d'activation/désactivation du laser

Lisser la section du tube

Évitez de commencer le point brûlé du côté opposé et de terminer la bosse formée par une chute précoce.

4. Coupe en biseau (facultatif)

Faciliter le processus de soudage

Selle en forme de K, en forme de Y, en forme de V et en forme de X supportée en biseau.

>> Paramètres techniques

Modèle	JCT2612	JCT2616	JCT2622	JCT2628	JCT2630
Puissance laser	1 500 W 2 000 W 3 000 W 6 000 W
Diamètre minimum (mm)	20
Diamètre maximum (mm)	120	160	220	280	300
Longueur du tube (mm)	3000/6000/9000/12000
Nombre de mandrins	2
Précision de positionnement sur l'axe X/Y	±0,05 mm
Précision de repositionnement sur l'axe X/Y	±0,03 mm
Vitesse de positionnement	90 m/min
Max. Accélération	1G

>> Utilisations du produit

Appliqué dans des industries telles que les équipements de fitness, la fabrication de meubles, les véhicules électriques et les rampes d'escalier, etc.

>> Découpe d'échantillons

>> Compresseur d'air professionnel de découpe laser (en option)

>> FAQ

1. Combien de longueurs de tuyaux peut-il couper ? Il peut couper 6m, 9m et 12m.

2. Quelle épaisseur de tuyau peut-il couper ? Il peut couper une épaisseur jusqu'à 10 mm.

3. Quel matériau peut-il couper ? Tuyau en acier au carbone, tuyau en acier inoxydable, tuyau en aluminium.
