| Quantidade: | |
|---|---|
1. Uma máquina pode cortar simultaneamente seções de aço e placas planas, expandindo a gama de materiais de corte e economizando custos de investimento em equipamentos, bem como economizando espaço.
2. Esta máquina corta a função do feixe H: cortar, fazer furos, chanfrar, marcar e desenhar linhas, cortar a boca da trava.
3. Função de calibração de visão
Parâmetro do eixo de rotação de calibração rápida. Alta precisão, curto tempo de processamento e fácil manutenção.
4. Aninhamento Profissional
Combina Tekla com versão de aço estrutural TubesT, oferecendo desenho e agrupamento eficientes. E também fornece software Cypnest para corte de chapas de aço.
5. Perfil a laser
O perfilador a laser BCW mede em tempo real e compensa erros entre o desenho e a posição do material.
Unid |
Parâmetros técnicos |
|
Potência do laser de fibra |
12kw /20kw/30kw/40kw |
|
Sistema de controle |
Sistema de barramento EtherCAT BOCHU FSCUT9200 |
|
Cabeça de corte a laser |
Cabeça de corte a laser especial inteligente BOCI para seção de aço |
|
Software de aninhamento |
Tubos T para perfil de aço e Cypnest para chapa de aço |
|
Estabilizador de tensão |
Feixiangda/Xinbaoming |
|
Faixa de corte de aço estrutural (mm) |
Altura dentro de 500 mm (pode ser aumentada) |
|
| Largura dentro de 1000 mm (pode ser aumentada) | ||
| Comprimento: 12.000 mm (pode ser aumentado) | ||
Espessura da parede 30mm |
||
| Faixa de corte de chapa de aço (mm) | Largura: 2500 mm | |
| Comprimento: 12.000 mm (pode ser aumentado) | ||
Viagem eficaz |
Eixo X (mm) |
2500 |
Eixo Y (mm) |
2500mm (2 estações de trabalho) |
|
Eixo Z (mm) |
1300 |
|
Precisão posicional |
Eixo X/Y (mm/m) |
±0,25 |
Posicionamento repetido precisão |
Eixo X/Y (mm) |
±0,05 |
Velocidade máxima X/Y/Z |
30m/min |
|
Ângulo de giro do eixo A |
±90° |
|
Ângulo de oscilação do eixo B |
±45° |
|
Grau IP |
IP54 |
|

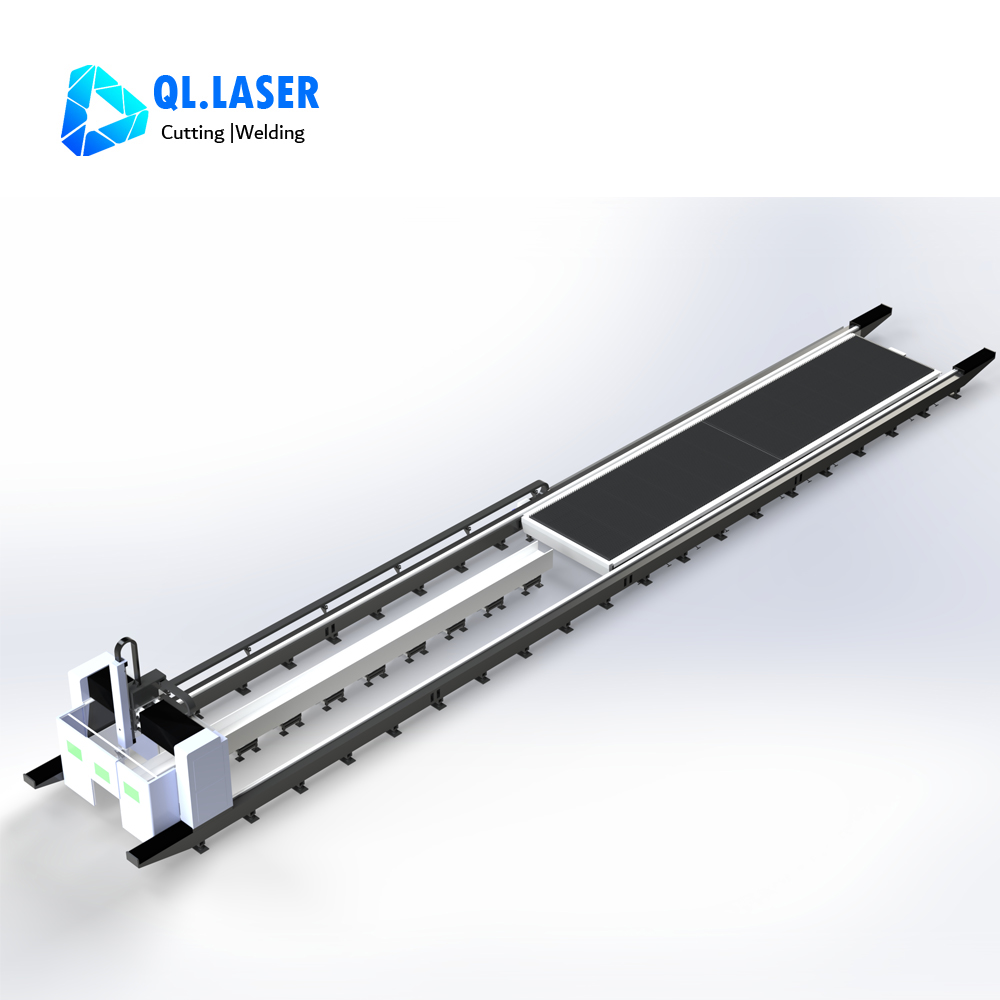

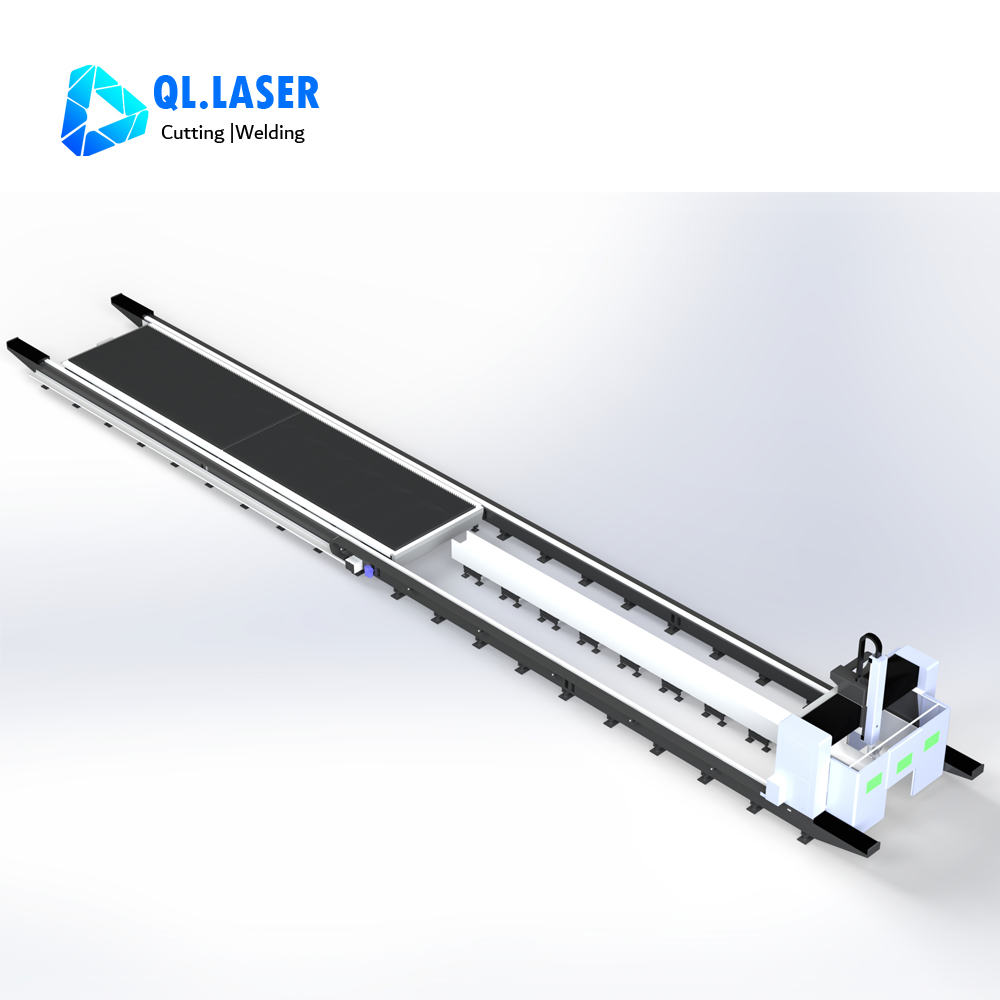

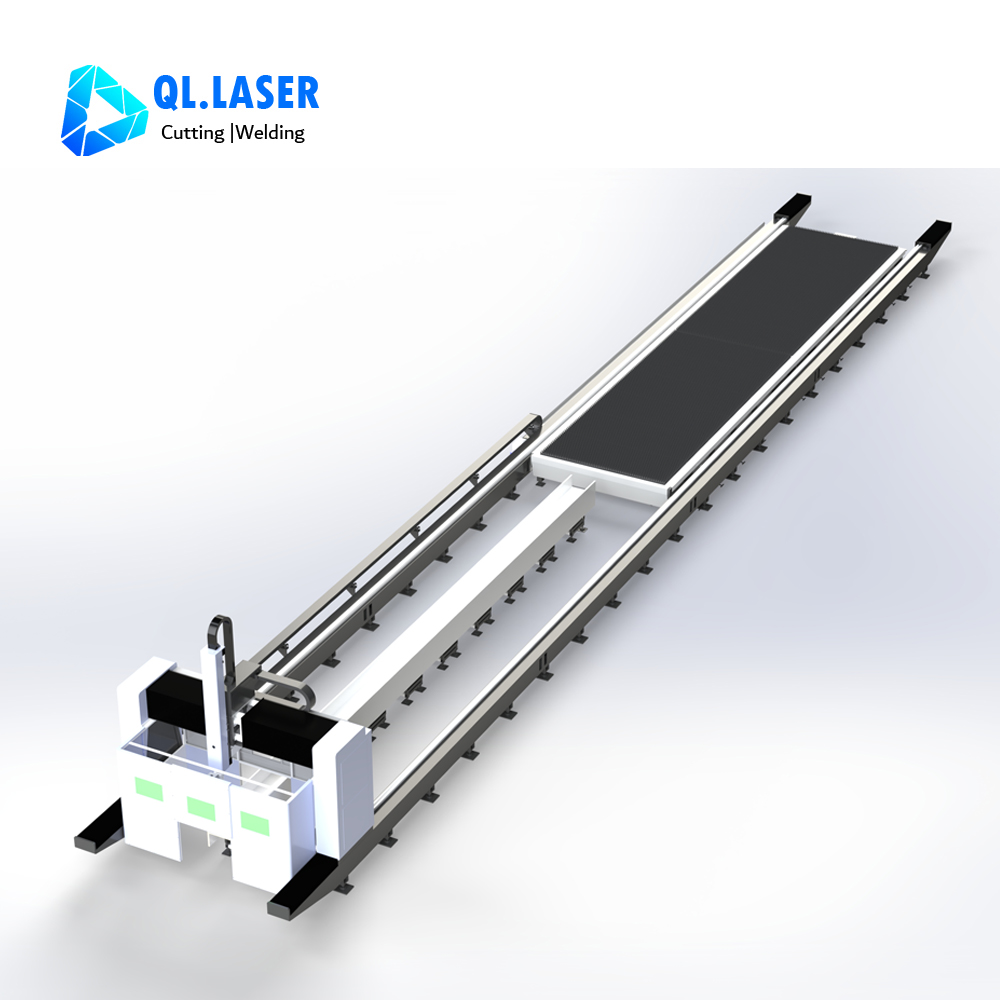

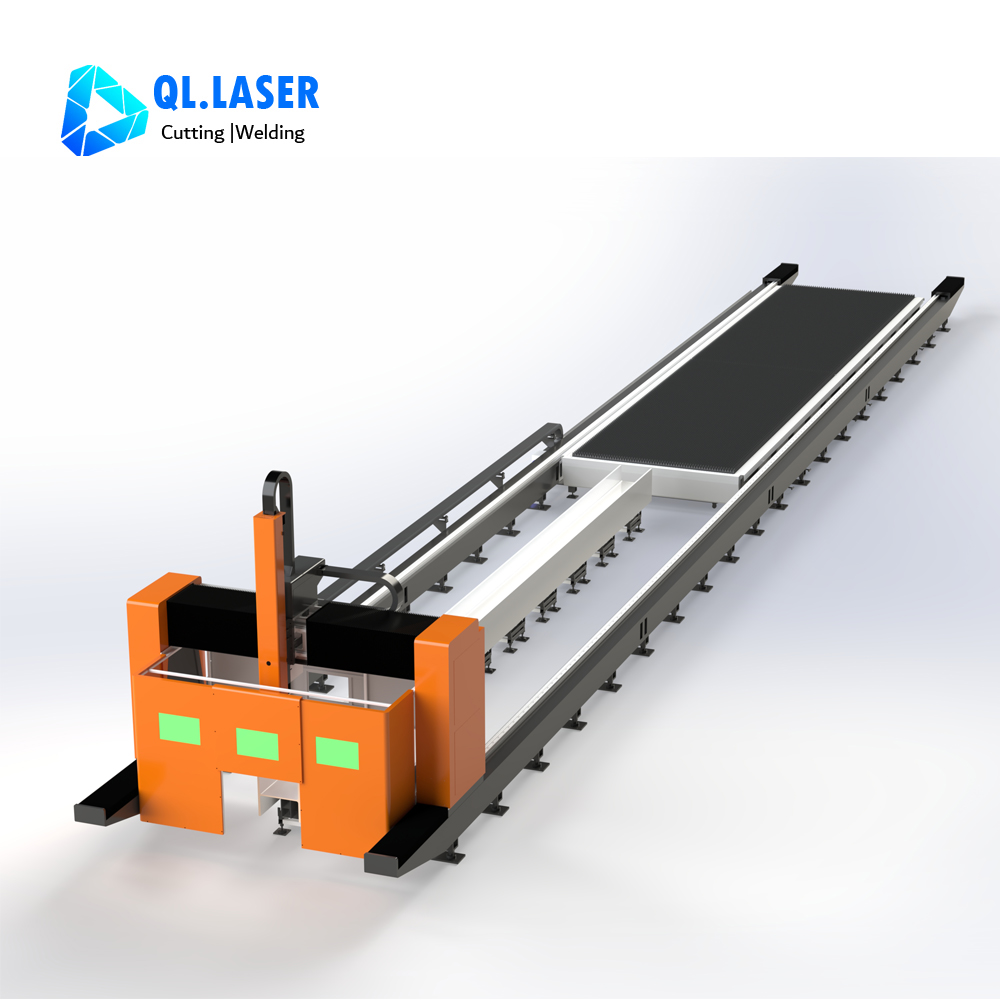

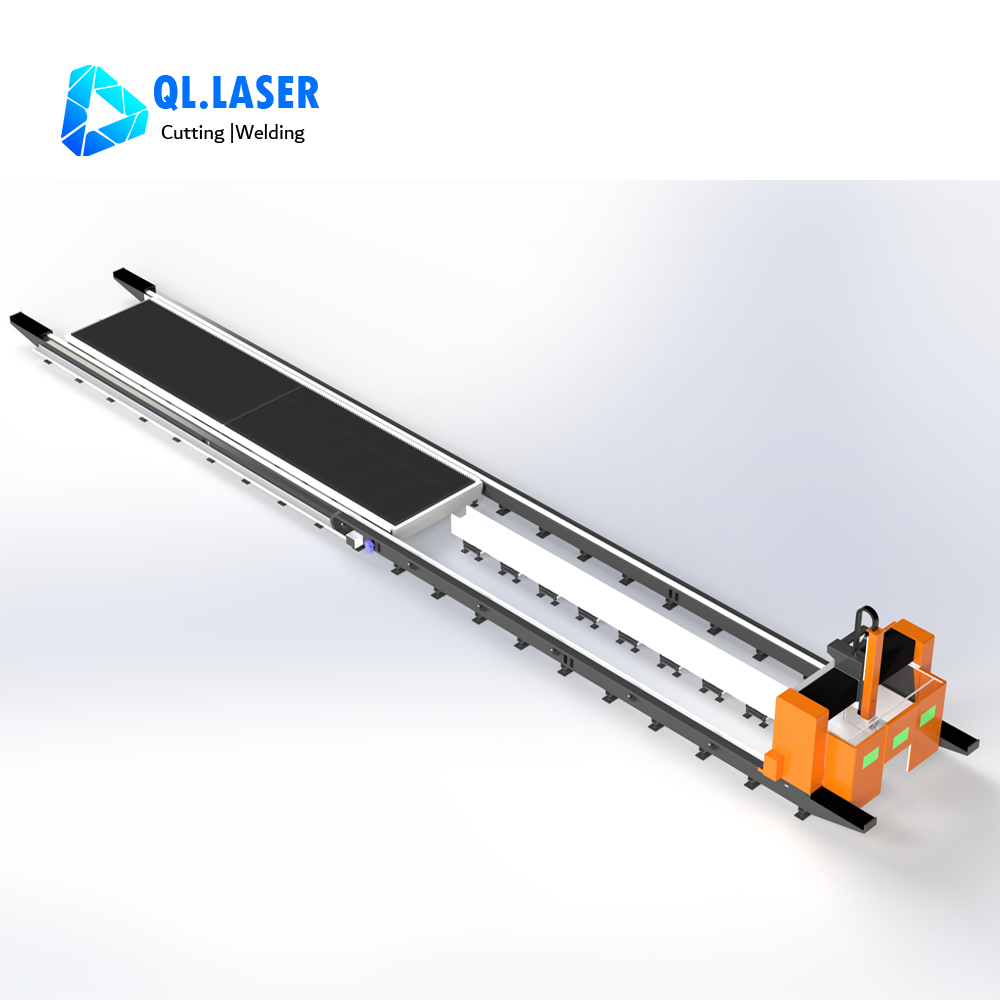

A máquina de corte a laser de fibra de feixe e placa H é usada principalmente em estruturas de aço, indústria de construção naval, indústria de pontes e máquinas de engenharia, etc.
1. Podemos usar máquina de 12m para viga H e placa de aço?
Não sugiro, porque a mesa de corte de viga H e a mesa de corte de chapa de aço são diferentes. E a mesa de corte precisa ser fixada no solo e também conectada ao trilho Y. Você não pode remover facilmente a mesa de corte atual ao cortar outro material. Então preciso de uma máquina de 25m. 12,5m são para viga H, outros 12,5m para chapa de aço.
2. Posso usar ar para cortar viga H e placa de aço?
Você pode usar ar para cortar chapas de aço e usar oxigênio para cortar viga H.
3. Qual é a diferença entre a máquina de corte de viga H e a máquina de corte de tubo a laser no corte de vigas H?
A máquina de corte a laser de feixe H pode cortar feixes H em uma ampla variedade de tamanhos, com corte de teia de até 1000 mm e asa de até 500 mm (pode ser aumentada). A máquina de corte a laser de tubo corta teia de feixe H não pode exceder 500 mm, e a asa não pode exceder 400 mm. Quando a teia atinge 500 mm, o preço da máquina de corte a laser de tubo é muito mais alto do que o da máquina de corte a laser de feixe H. E a potência máxima da máquina de corte a laser de tubo pode atingir apenas 20KW, enquanto a potência da máquina de corte a laser de feixe H pode chegar a 40kw.
