| Количество: | |
|---|---|

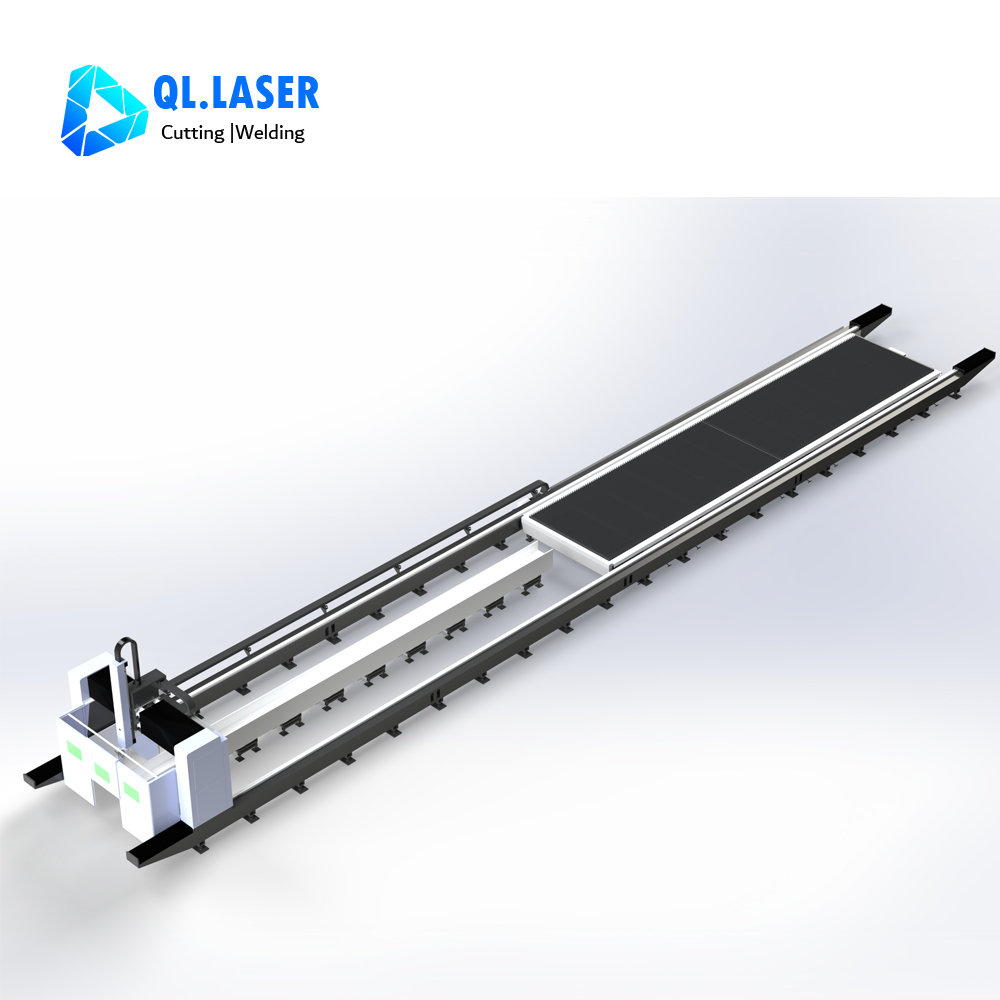

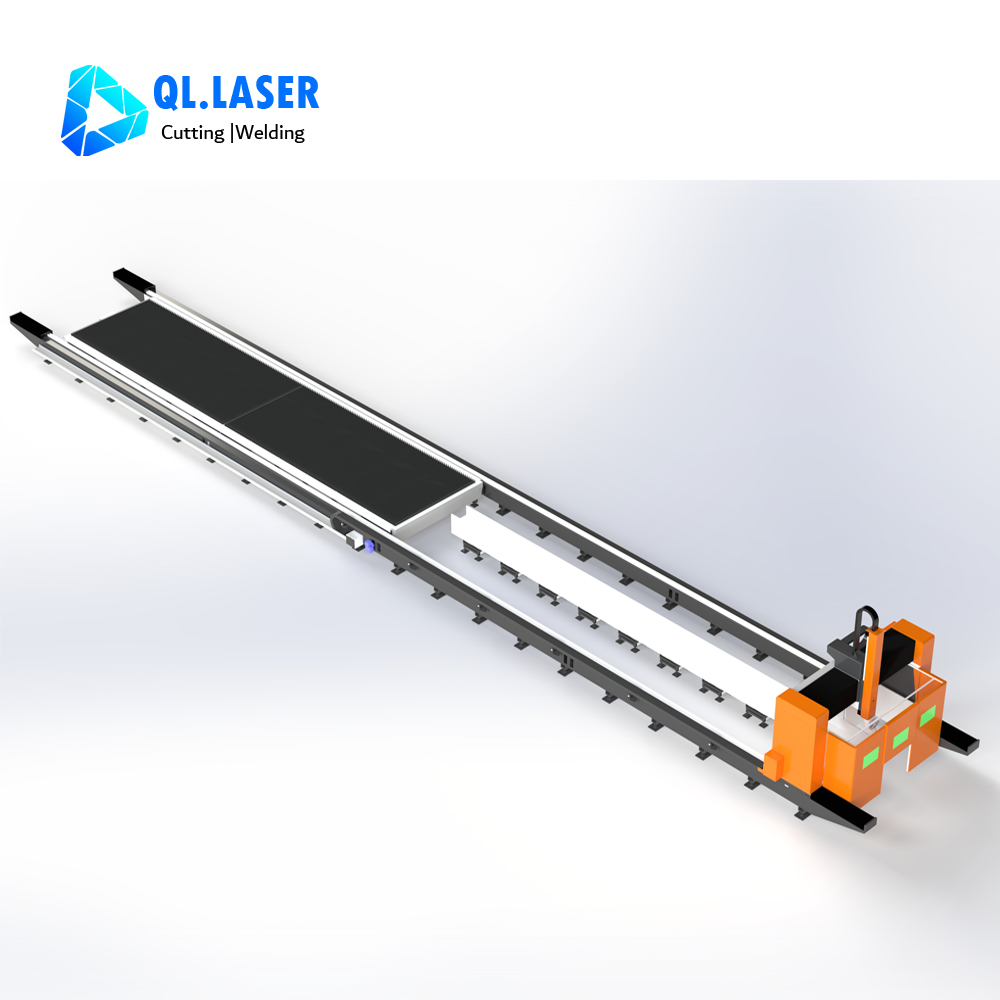

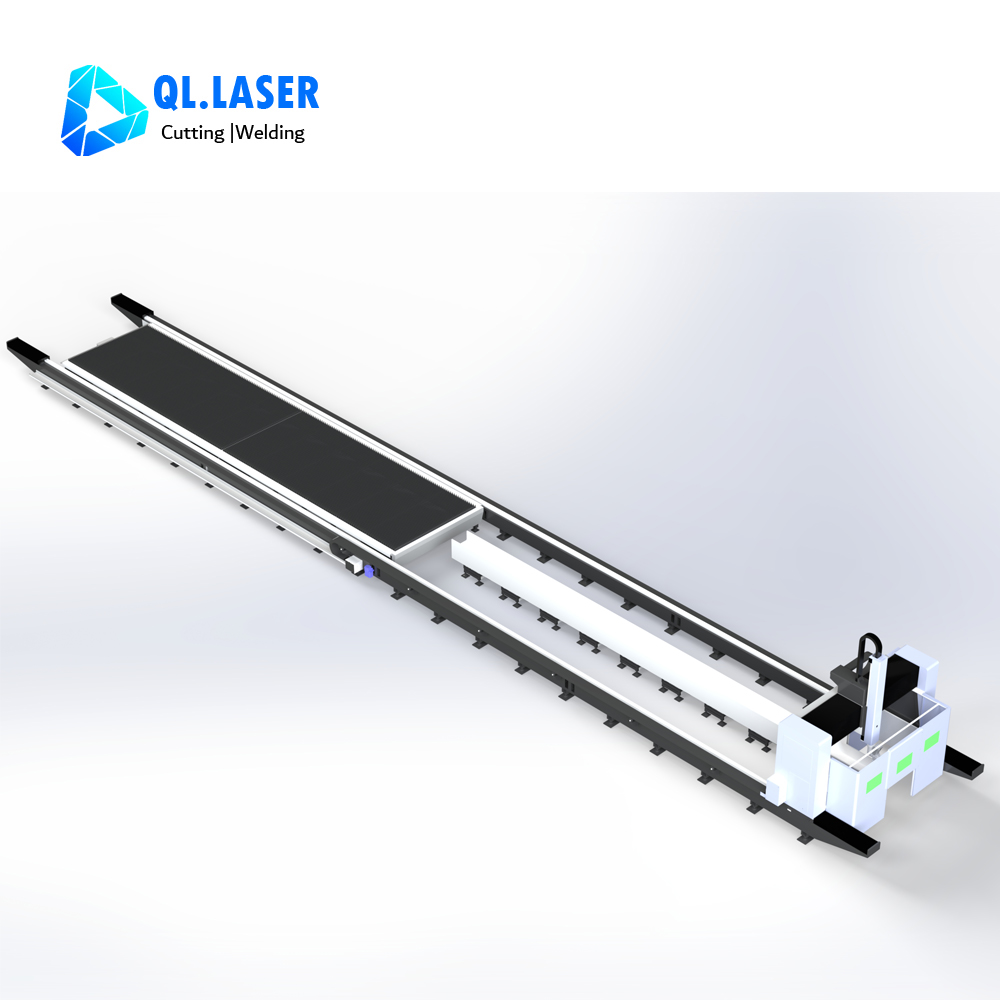

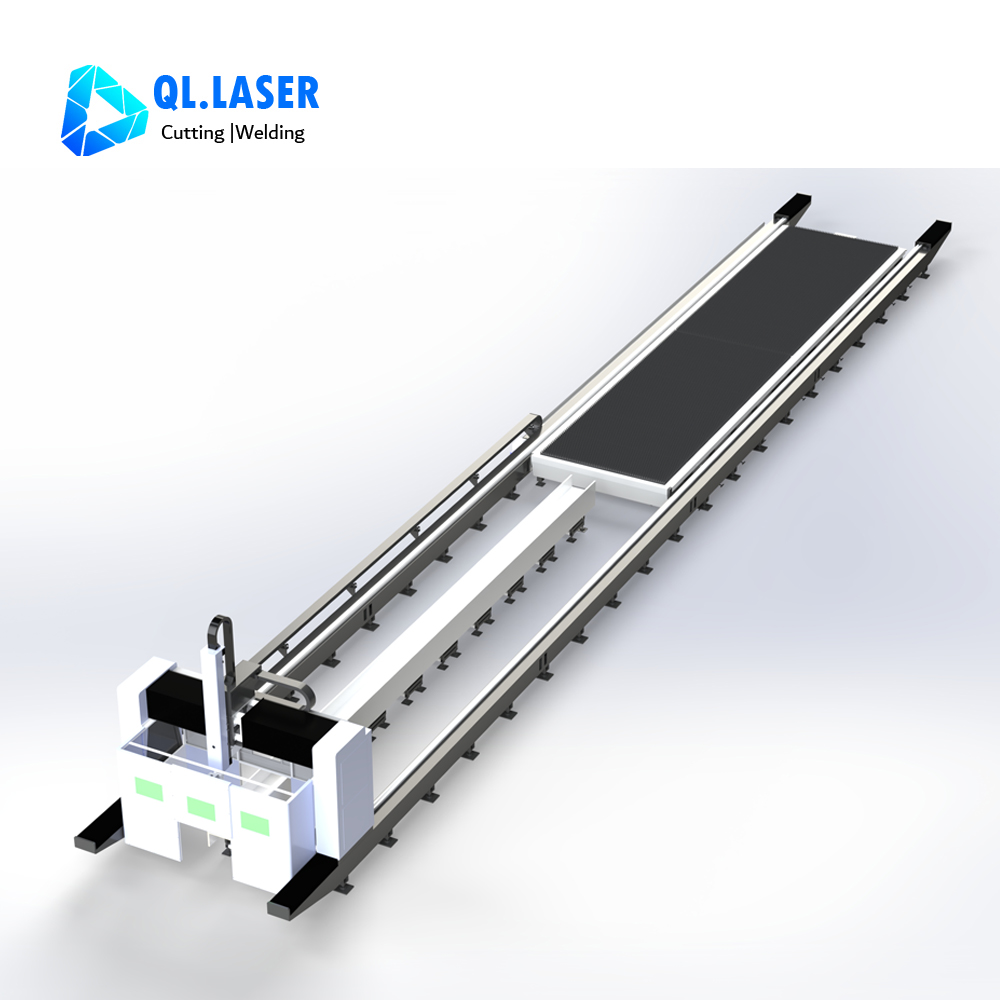

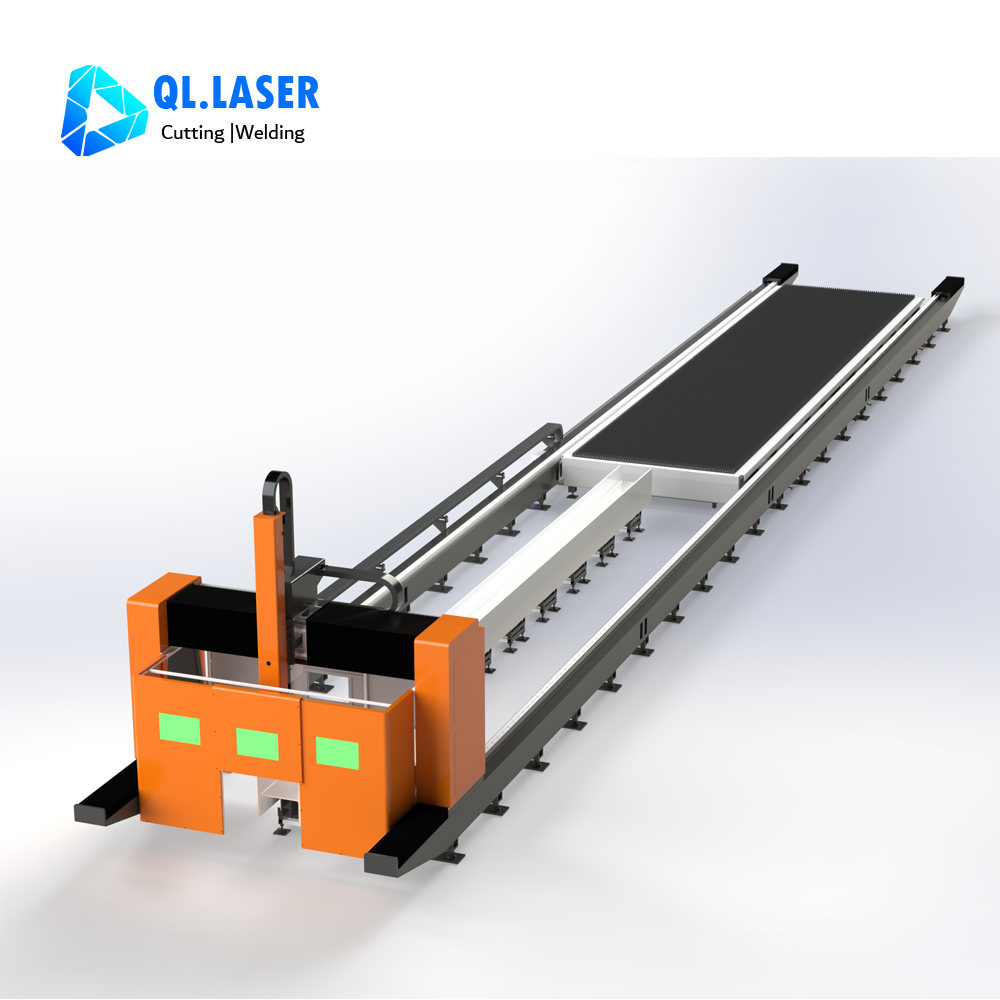

1. Станок может одновременно резать стальные профили и плоские листы, расширяя диапазон режущих материалов и экономя инвестиционные затраты на оборудование, а также экономя пространство.
2. Функция этой машины для резки двутавровой балки: обрезка, сверление отверстий, фаска, маркировка и рисование линий, резка замка.
3. Функция калибровки зрения
Быстрая калибровка параметра оси вращения. Высокая точность, короткое время обработки и простота обслуживания.
4.Профессиональное вложение
Сочетает Tekla с версией TubesT Structural Steel, обеспечивая эффективное черчение и раскладку. А также предоставим программное обеспечение Cypnest для резки стальных листов.
5. Лазерное профилирование
Лазерный профилировщик BCW измеряет в реальном времени и компенсирует ошибку между положением чертежа и материала.
Предметы |
Технические параметры |
|
Мощность волоконного лазера |
12 кВт/20 кВт/30 кВт/40 кВт |
|
Система управления |
Шинная система BOCHU FSCUT9200 EtherCAT |
|
Лазерная режущая головка |
BOCI Интеллектуальная специальная лазерная режущая головка для стальных профилей |
|
Программное обеспечение для раскроя |
Трубы Т для стальных профилей и Cypnest для стальных листов. |
|
Стабилизатор напряжения |
Фэйсянда/Синьбаомин |
|
Диапазон резки конструкционной стали (мм) |
Высота в пределах 500 мм (можно увеличить) |
|
| Ширина в пределах 1000 мм (можно увеличить) | ||
| Длина: 12000 мм (можно увеличить) | ||
Толщина стены 30мм |
||
| Диапазон резки стальной пластины (мм) | Ширина: 2500 мм | |
| Длина: 12000 мм (можно увеличить) | ||
Эффективное путешествие |
Ось X (мм) |
2500 |
Ось Y (мм) |
2500 мм (2 рабочие станции) |
|
Ось Z (мм) |
1300 |
|
Точность позиционирования |
Ось X/Y (мм/м) |
±0,25 |
Повторяющееся позиционирование точность |
Ось X/Y (мм) |
±0,05 |
X/Y/Z Максимальная скорость |
30 м/мин |
|
Угол поворота оси А |
±90° |
|
Угол поворота оси B |
±45° |
|
IP-класс |
IP54 |
|
Станок для лазерной резки двутаврового луча и пластин в основном используется в стальных конструкциях, судостроении, мостостроении, машиностроении и т. д.
1. Можем ли мы использовать 12-метровую машину как для двутавровой балки, так и для стальной пластины?
Не советуем, поскольку стол для резки двутавровой балки и стол для резки стальной пластины различаются. Стол для резки необходимо закрепить на земле, а также соединить с Y-образной направляющей. Вы не сможете легко снять текущий стол для резки при резке другого материала. Значит нужна 25м машина. 12,5 м — для двутавровой балки, еще 12,5 м — для стальной пластины.
2. Могу ли я использовать воздух для резки двутавровой балки и стальной пластины?
Вы можете использовать воздух для резки стальной пластины и использовать кислород для резки двутавровой балки.
3. В чем разница между станком для резки двутавровых балок и станком для лазерной резки труб при резке двутавровых балок?
Станок для лазерной резки двутавровых балок может резать двутавровые балки в широком диапазоне размеров, с шириной резки до 1000 мм и шириной крыла до 500 мм (можно увеличить). Станок для лазерной резки труб режет стенку двутавровой балки не более 500 мм, а ширина крыла не может превышать 400 мм. Когда полотно достигает 500 мм, цена станка для лазерной резки труб намного выше, чем цена станка для лазерной резки двутавровым лучом. Максимальная мощность станка для лазерной резки труб может достигать только 20 кВт, тогда как мощность станка для лазерной резки двутаврового луча может достигать 40 кВт.
