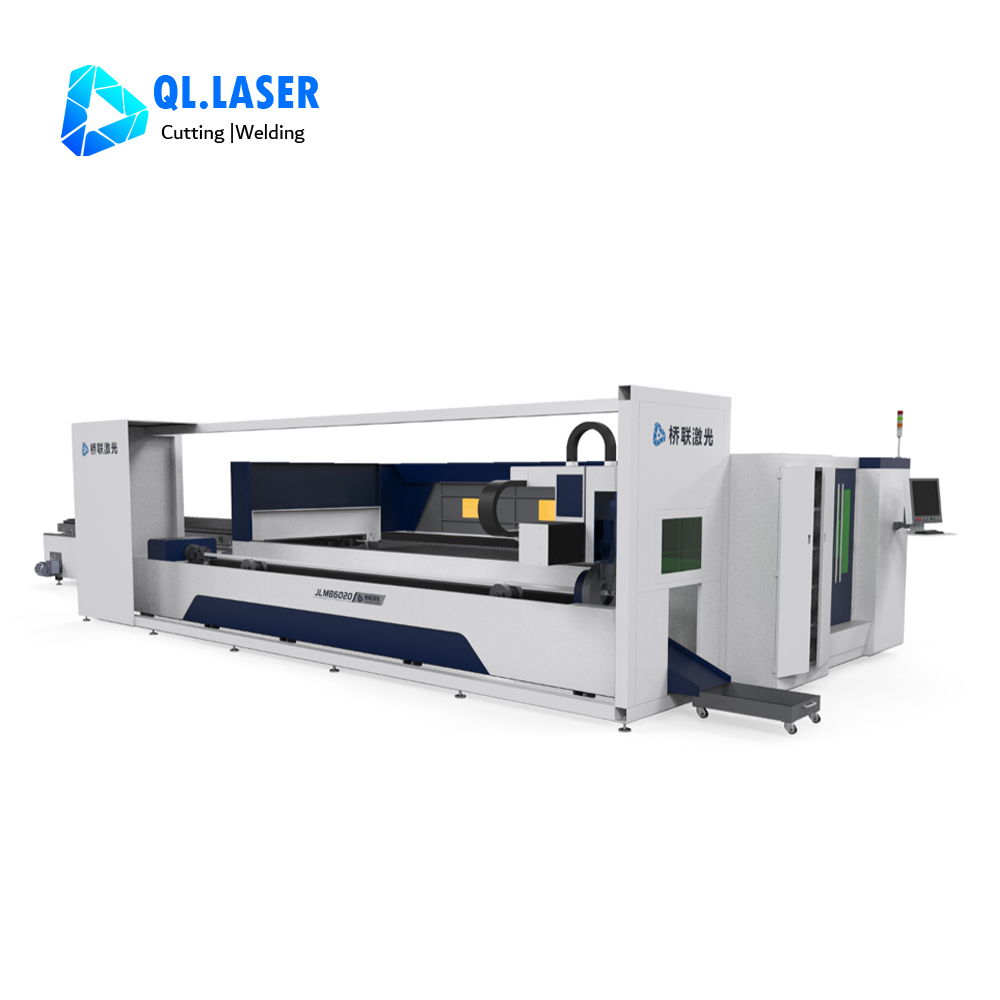

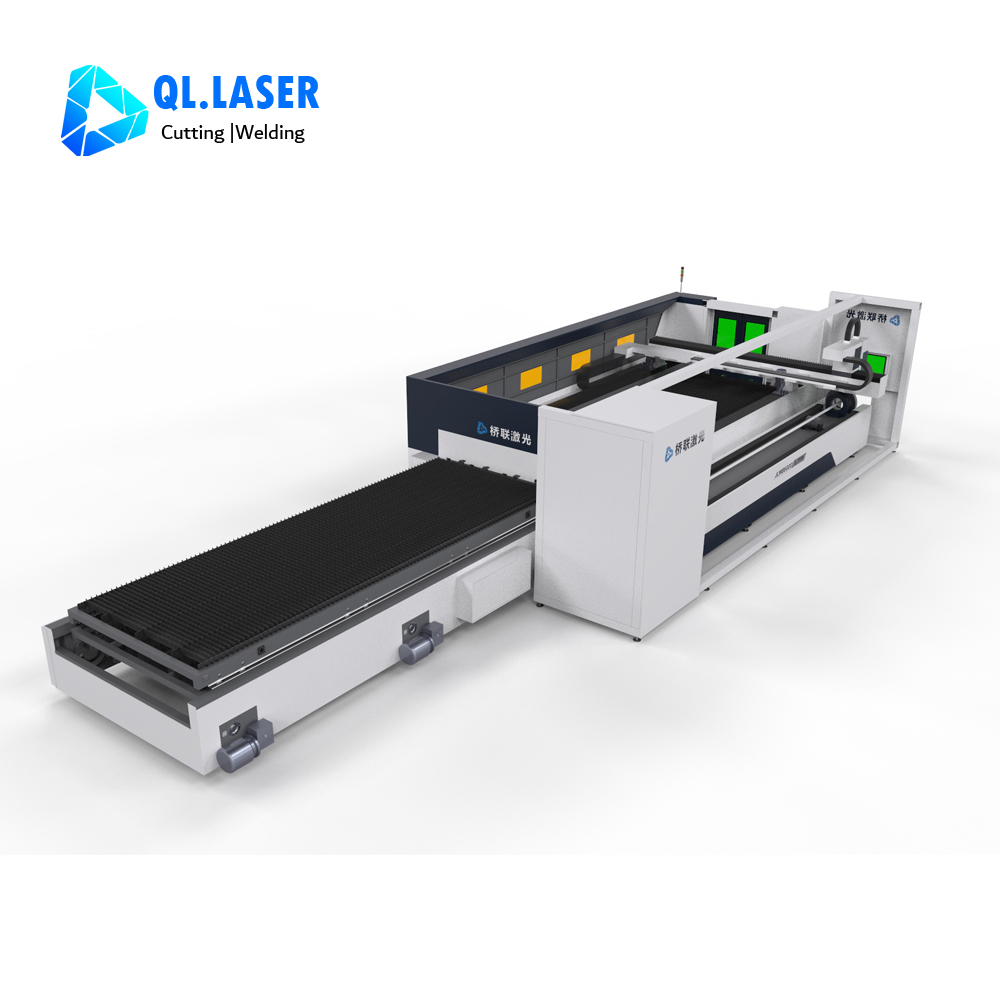

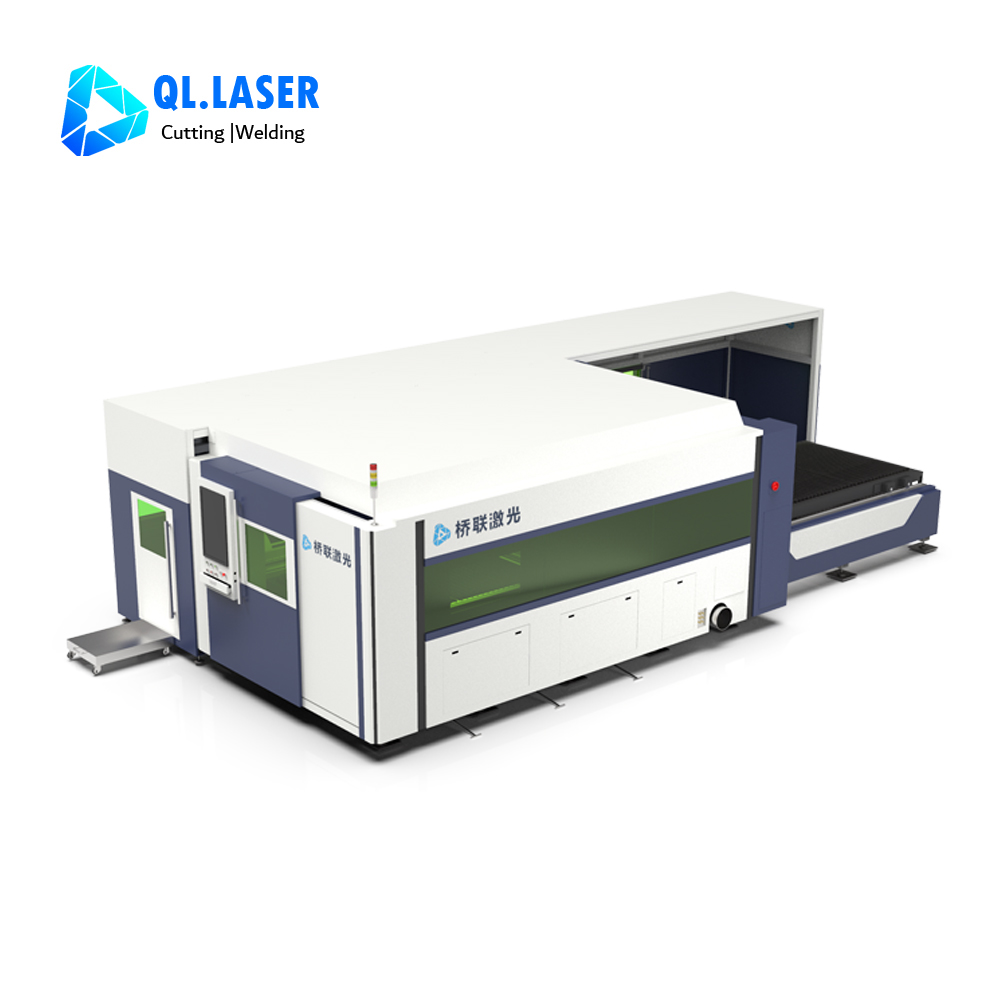

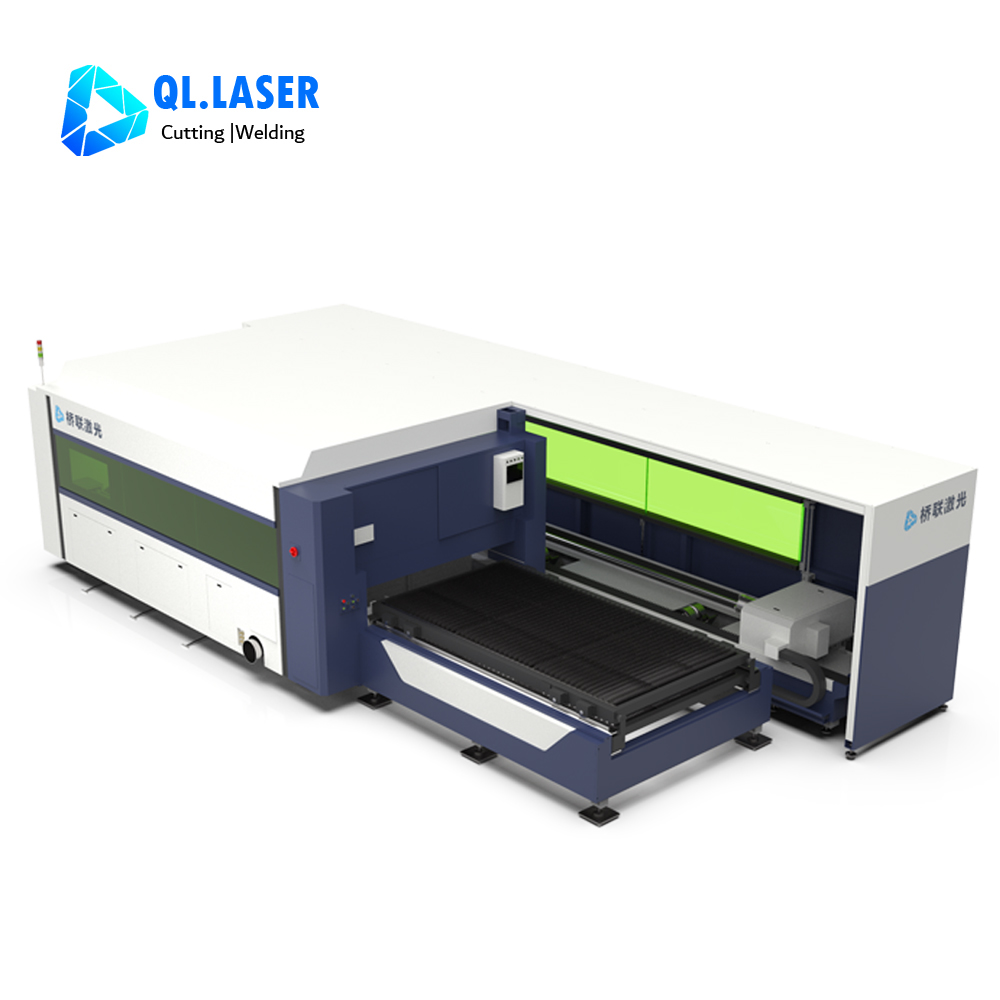

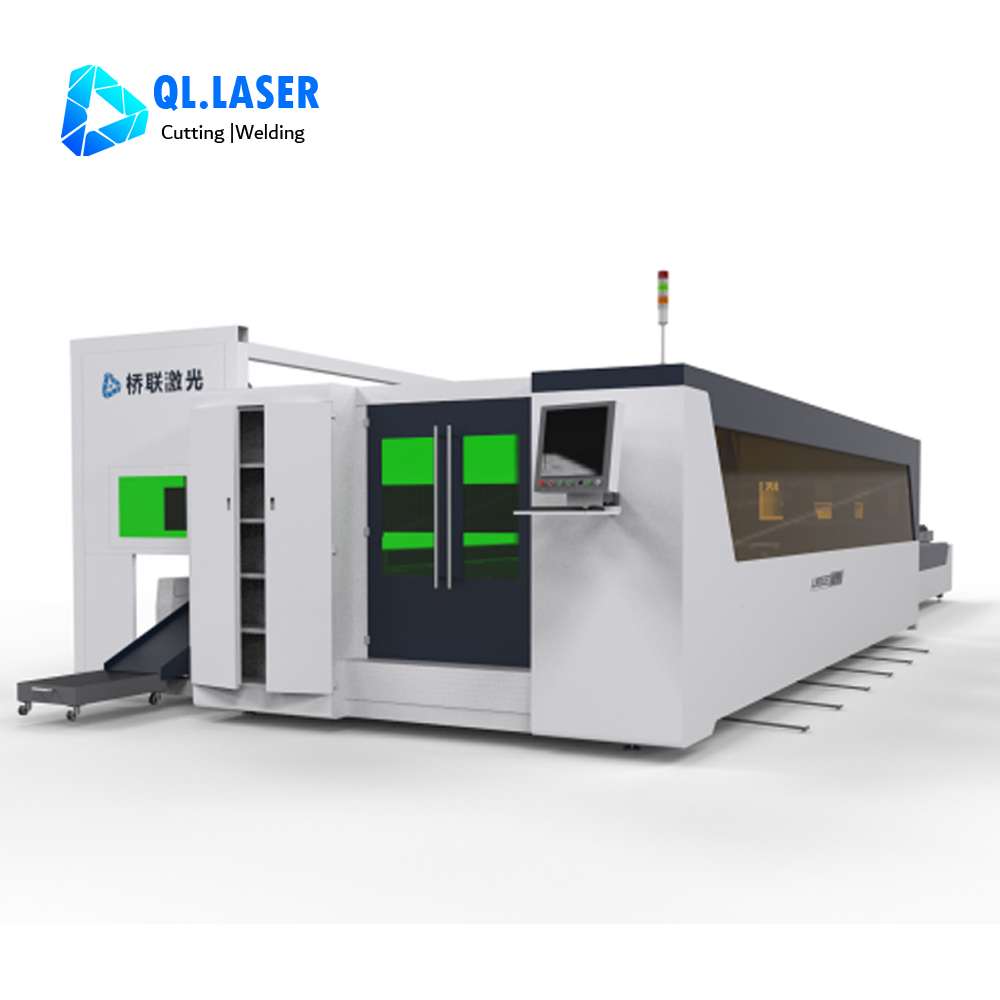

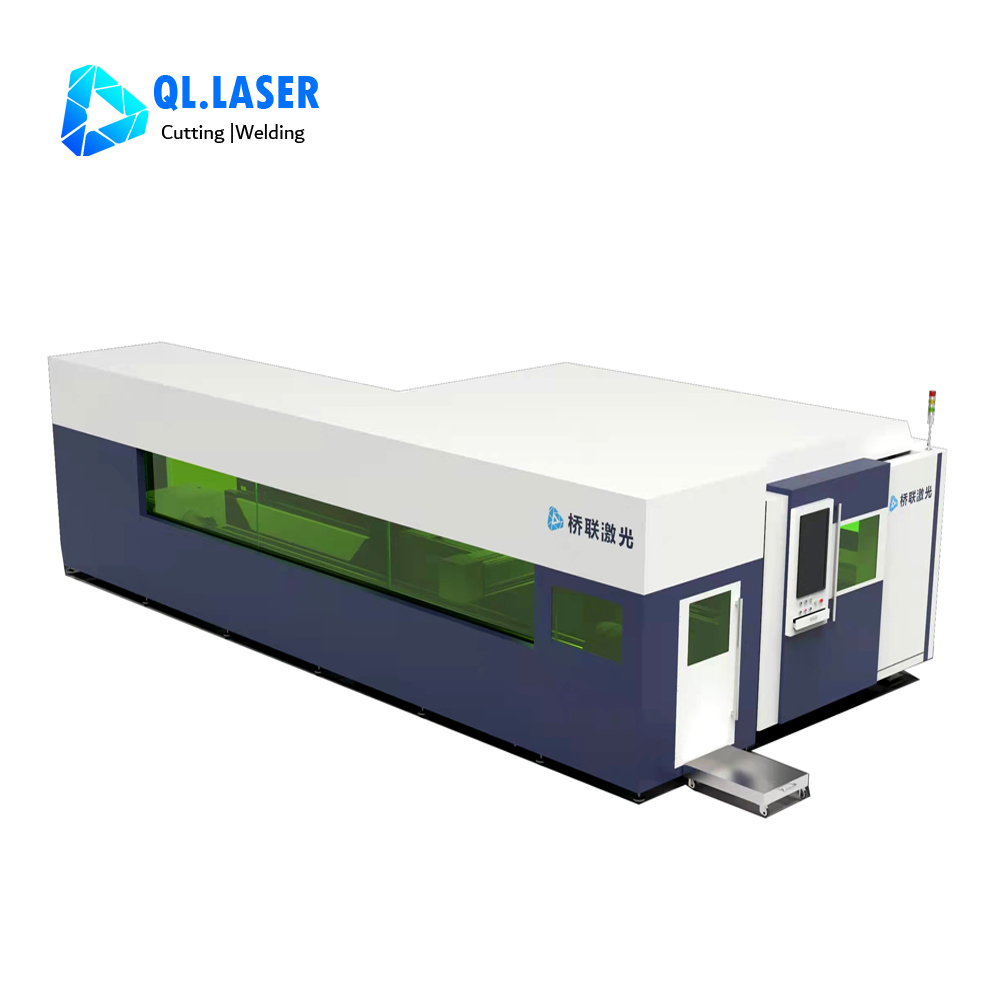

1. Production efficace : en adoptant une conception de plate-forme d'échange automatique, la découpe et le chargement/déchargement peuvent être synchronisés, réduisant ainsi le temps d'attente.
2. Compatibilité puissante : un appareil est compatible avec les plaques de coupe et les tuyaux, et le serrage des tuyaux est généralement conçu avec des mandrins pneumatiques, ajustant automatiquement le centre et prenant en charge une plage de réglage diagonale de 20 à 300 mm.
3. Découpe de haute précision : entraînée par des servomoteurs et des systèmes de contrôle avancés (système BOCHU), la précision de positionnement peut atteindre ± 0,03 mm/m, la précision de coupe est inférieure à ± 0,01 mm, le joint de coupe est étroit, la zone affectée par la chaleur est petite et la déformation de la pièce est faible.
4. Stabilité et sécurité : le lit est constitué de plaques d'acier soudées et soumis à un traitement de recuit à haute température, avec une structure stable et une forte résistance aux vibrations ; Équipé d'un capot de protection entièrement fermé, d'un système de dépoussiérage automatique et d'une caméra pour garantir un fonctionnement sûr et respectueux de l'environnement.
Numéro de modèle |
JLMDS3015 |
JLMDS4015 |
JLMDS6015 |
JLMDS4020 |
JLMDS6020 |
Puissance du laser à fibre |
6000w 12000w 15000w 20000w 30000w 40000w 60000w |
||||
Taille de coupe de feuille |
3 m * 1,5 m |
4 m * 1,5 m |
6 m * 1,5 m |
4m*2m |
6m*2m |
Taille de coupe du tube |
taille : 20-300 mm, longueur 6 m |
||||
Matériel de coupe |
Acier au carbone, acier inoxydable, tôle galvanisée, aluminium, laiton, cuivre rouge, etc. |
||||
Type de tube |
tube rond, tube carré, tube rectangulaire |
||||
Précision de positionnement (mm/m) |
Axe X/Y : ±0,03, axe Z :±0,01 |
||||
précision de positionnement répétée (mm) |
Axe X/Y : ±0,01, axe Z :±0,005 |
||||
Vitesse de positionnement rapide (m/min) |
Axe X /Y : 90, axe Z :30 |
||||
Vitesse d'accélération (G) |
1.2 |
||||
Une autre taille peut être personnalisée.
|

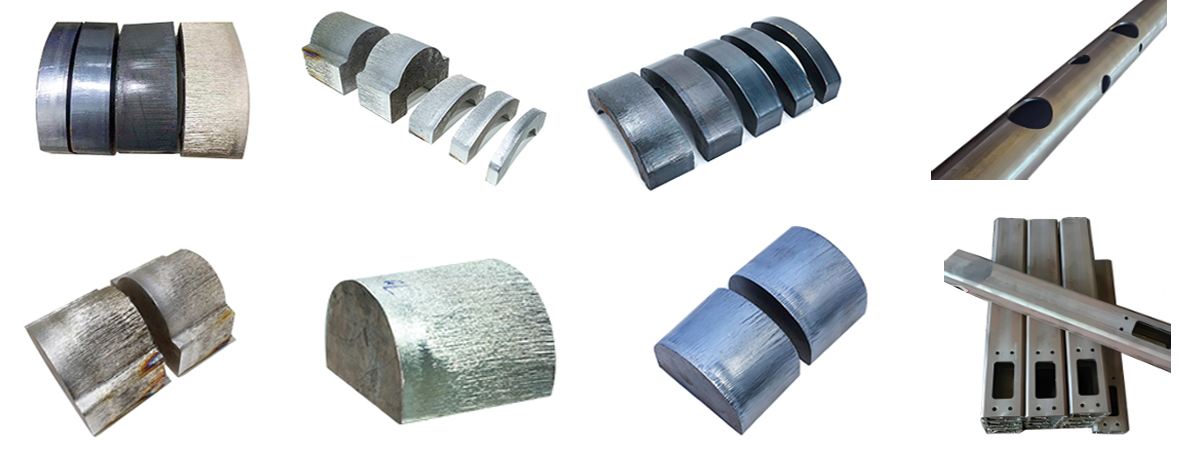

Matériel
Puissance laser
|
Acier au carbone |
acier inoxydable |
Aluminium |
Laiton |
Cuivre rouge |
6000w |
22mm |
18mm |
16mm |
12mm |
6mm |
12000w |
35mm |
25mm |
25mm |
14mm |
8mm |
15000w |
35mm |
30mm |
30mm |
16mm |
10mm |
20000w |
50mm |
40mm |
30mm |
18mm |
10mm |
30000w |
50mm |
50mm |
30mm |
20mm |
12mm |
40000w |
70mm |
70mm |
50mm |
25mm |
16mm |
60000w |
100mm |
100mm |
60mm |
25mm |
20mm |
La machine de découpe de plaques tubulaires à table d'échange est largement utilisée dans le traitement de la tôle, la fabrication de véhicules, l'aérospatiale, diverses machines et d'autres domaines.
 |
 |
 |
1. Cette machine peut-elle couper des poutres en H ?
Non, il coupe uniquement les tubes ronds, les tubes carrés et les tubes rectangulaires.
2. Cette machine peut-elle fabriquer 3 mandrins pour tube ?
Non, ce n'est pas possible. il utilise 2 mandrins pour le tube.
3. Quel est le délai de livraison de cette machine ?
Délai de livraison 60 jours après réception du dépôt.
