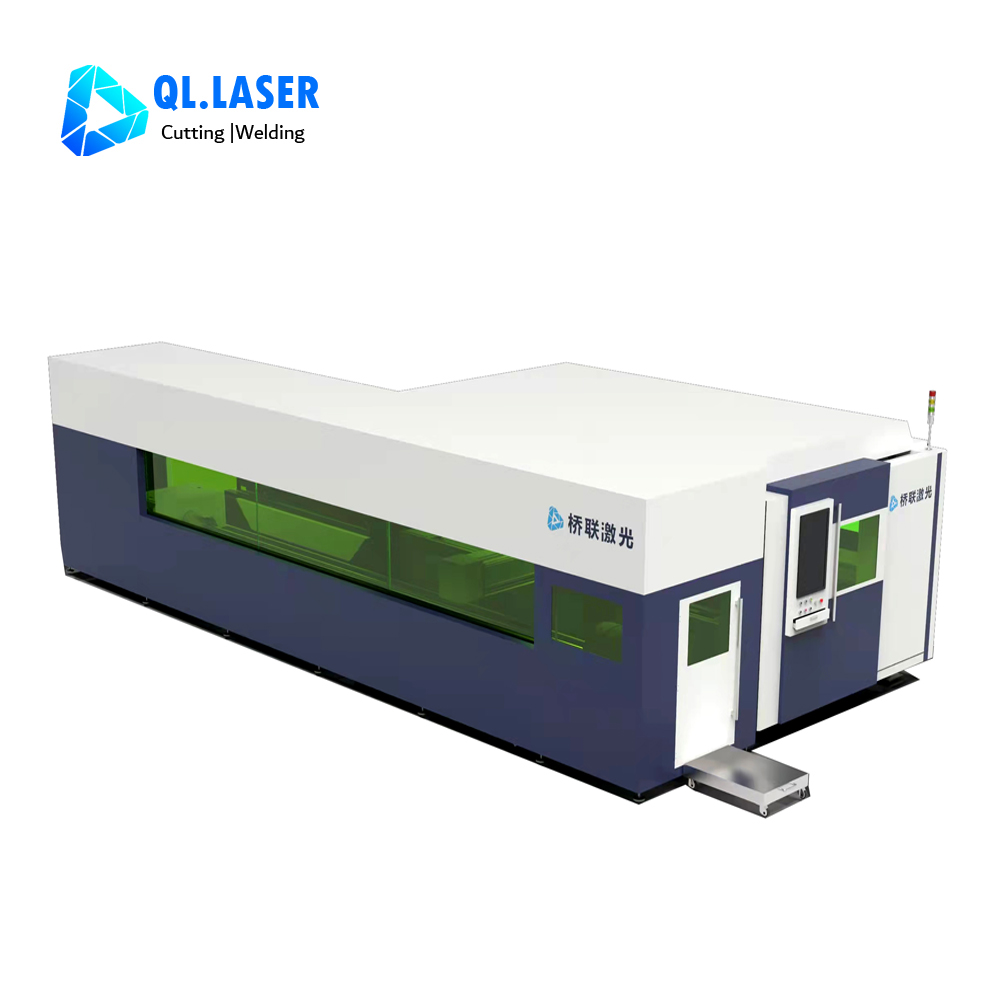

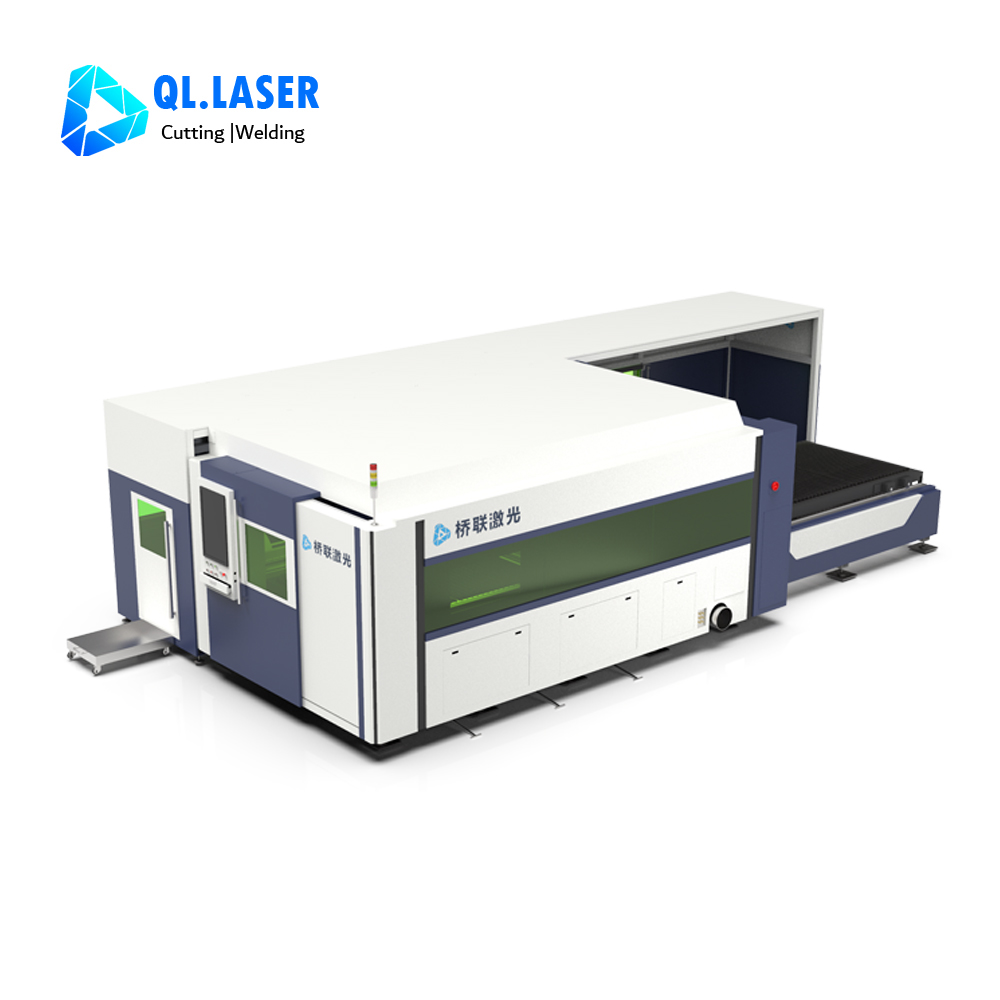

Máquina de corte por láser de tubos de hojas de mesa de intercambio

>> Ventaja del producto

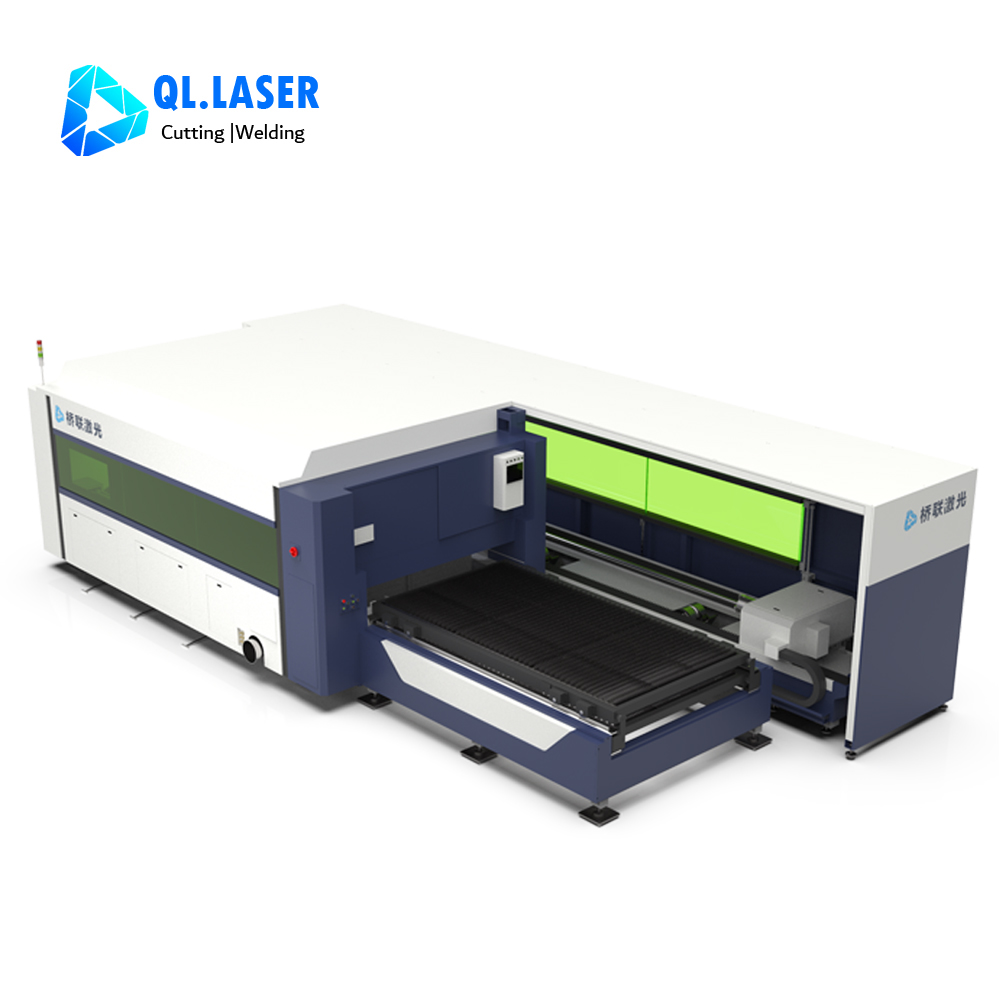

1. Producción eficiente: al adoptar un diseño de plataforma de intercambio automático, se pueden sincronizar el corte y la carga/descarga, lo que reduce el tiempo de espera.

2. Potente compatibilidad: un dispositivo es compatible con placas de corte y tubos, y la sujeción de tubos generalmente está diseñada con mandriles neumáticos, que ajustan automáticamente el centro y admiten un rango de ajuste diagonal de 20-300 mm.

3. Corte de alta precisión: impulsado por servomotores y sistemas de control avanzados (sistema BOCHU), la precisión de posicionamiento puede alcanzar ± 0,03 mm/m, la precisión de corte está dentro de ± 0,01 mm, la costura de corte es estrecha, la zona afectada por el calor es pequeña y la deformación de la pieza de trabajo es pequeña.

4. Estabilidad y seguridad: La cama está hecha de placas de acero soldadas y sometida a un tratamiento de recocido a alta temperatura, con una estructura estable y una fuerte resistencia a las vibraciones; Equipado con una cubierta protectora completamente cerrada, un sistema automático de eliminación de polvo y una cámara para garantizar un funcionamiento seguro y respetuoso con el medio ambiente.

>> Parámetros técnicos

Número de modelo	JLMDS3015	JLMDS4015	JLMDS6015	JLMDS4020	JLMDS6020
Potencia del láser de fibra	6000w 12000w 15000w 20000w 30000w 40000w 60000w
Tamaño de corte de hoja	3m*1,5m	4m*1,5m	6m*1,5m	4m*2m	6m*2m
Tamaño de corte del tubo	Tamaño: 20-300mm, longitud 6m
Material de corte	Acero al carbono, acero inoxidable, chapa galvanizada, aluminio, latón, cobre rojo, etc.
Tipo de tubo	tubo redondo, tubo cuadrado, tubo rectangular
Precisión posicional (mm/m)	Eje X /Y: ±0,03, eje Z: ±0,01
Precisión de posicionamiento repetido (mm)	Eje X /Y: ±0,01, eje Z: ±0,005
Velocidad de posicionamiento rápido (m/min)	Eje X /Y: 90, eje Z: 30
Velocidad de aceleración (G)	1.2

Se pueden personalizar otros tamaños.

>> Tabla de espesores de corte de chapa

Materia                     Potencia del láser	Acero carbono	acero inoxidable	Aluminio	Latón	cobre rojo
6000w	22mm	18mm	16mm	12mm	6mm
12000w	35mm	25mm	25mm	14mm	8mm
15000w	35mm	30mm	30mm	16mm	10mm
20000w	50mm	40mm	30mm	18mm	10mm
30000w	50mm	50mm	30mm	20mm	12mm
40000w	70mm	70mm	50mm	25mm	16mm
60000w	100mm	100mm	60mm	25mm	20mm

>> Usos del producto

La máquina cortadora de láminas tubulares con mesa intercambiable se usa ampliamente en el procesamiento de láminas metálicas, fabricación de vehículos, industria aeroespacial, maquinaria diversa y otros campos.

>> Muestras de corte

>> Preguntas frecuentes

1. ¿Esta máquina puede cortar vigas en H?

No, solo corta tubos redondos, cuadrados y rectangulares.

2. ¿Esta máquina puede fabricar 3 mandriles para tubos?

No, no puede. Utiliza 2 mandriles para tubo.

3. ¿Cuál es el tiempo de entrega de esta máquina?

Plazo de entrega 60 días después de recibir el depósito.
