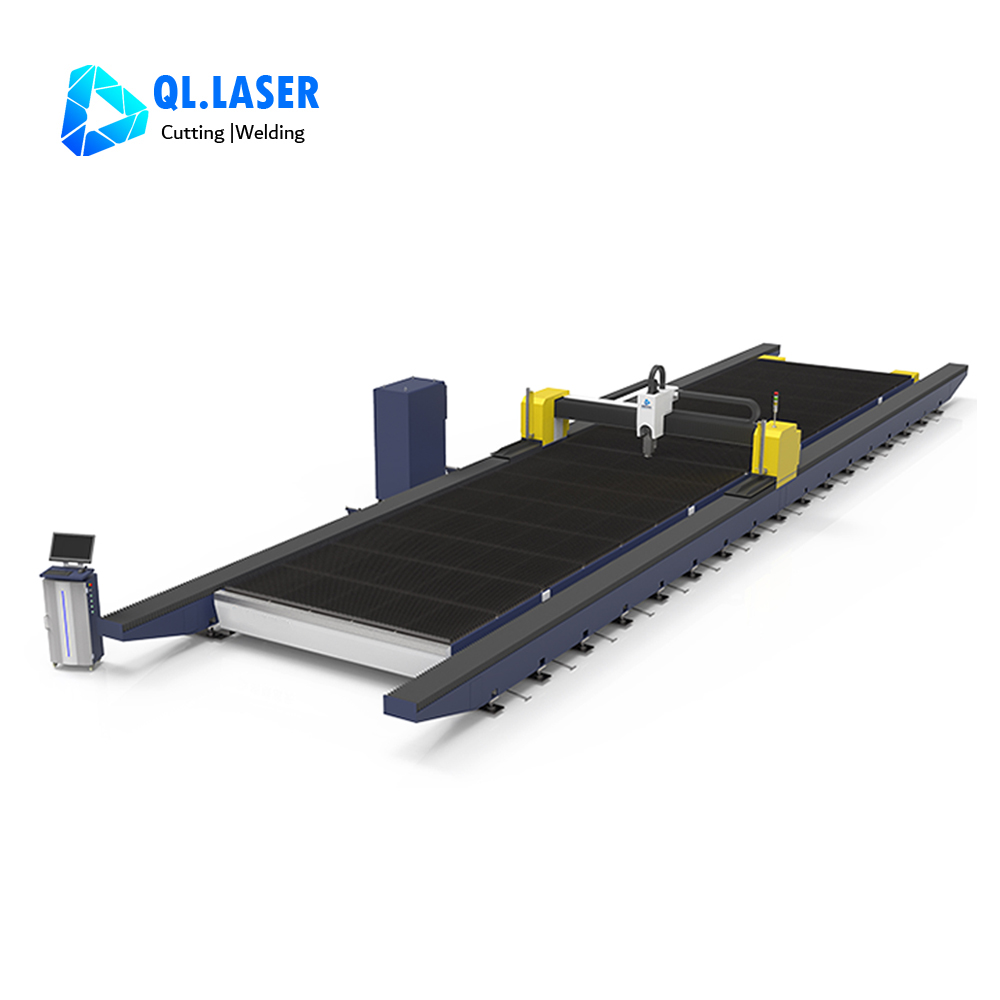

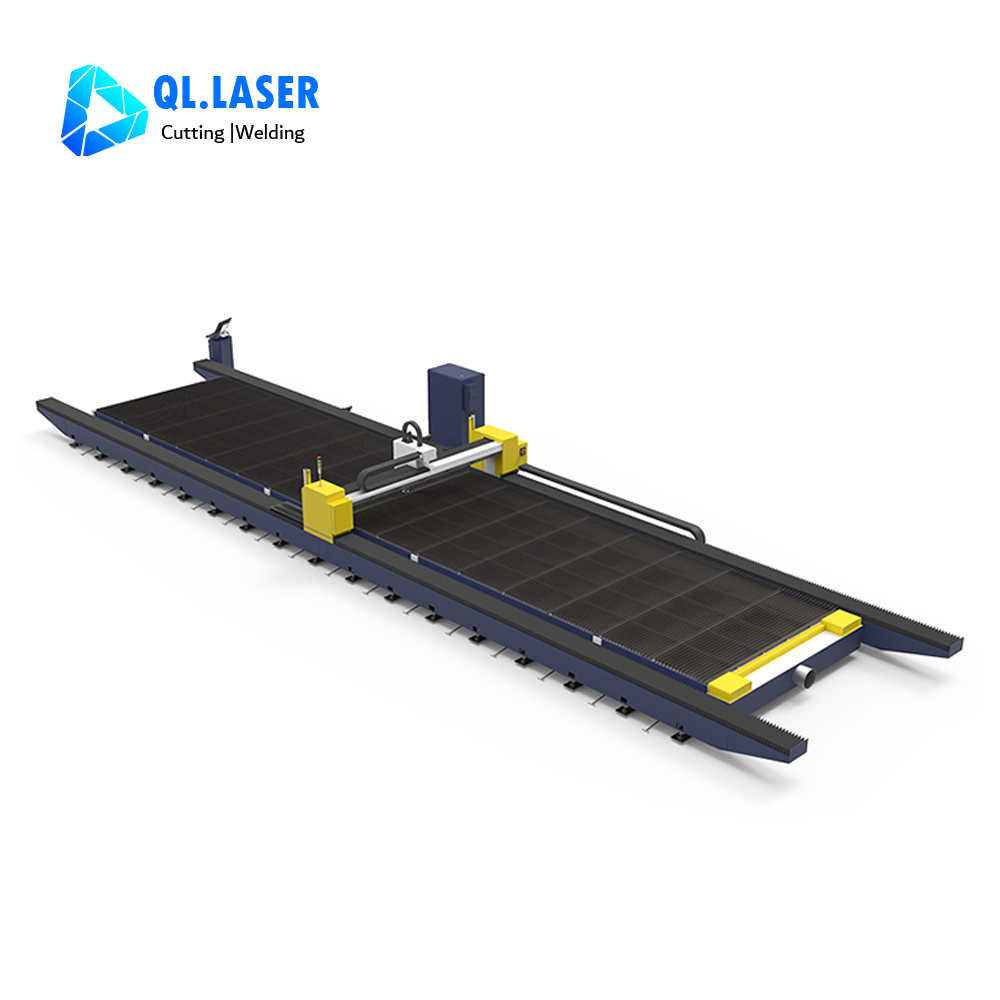

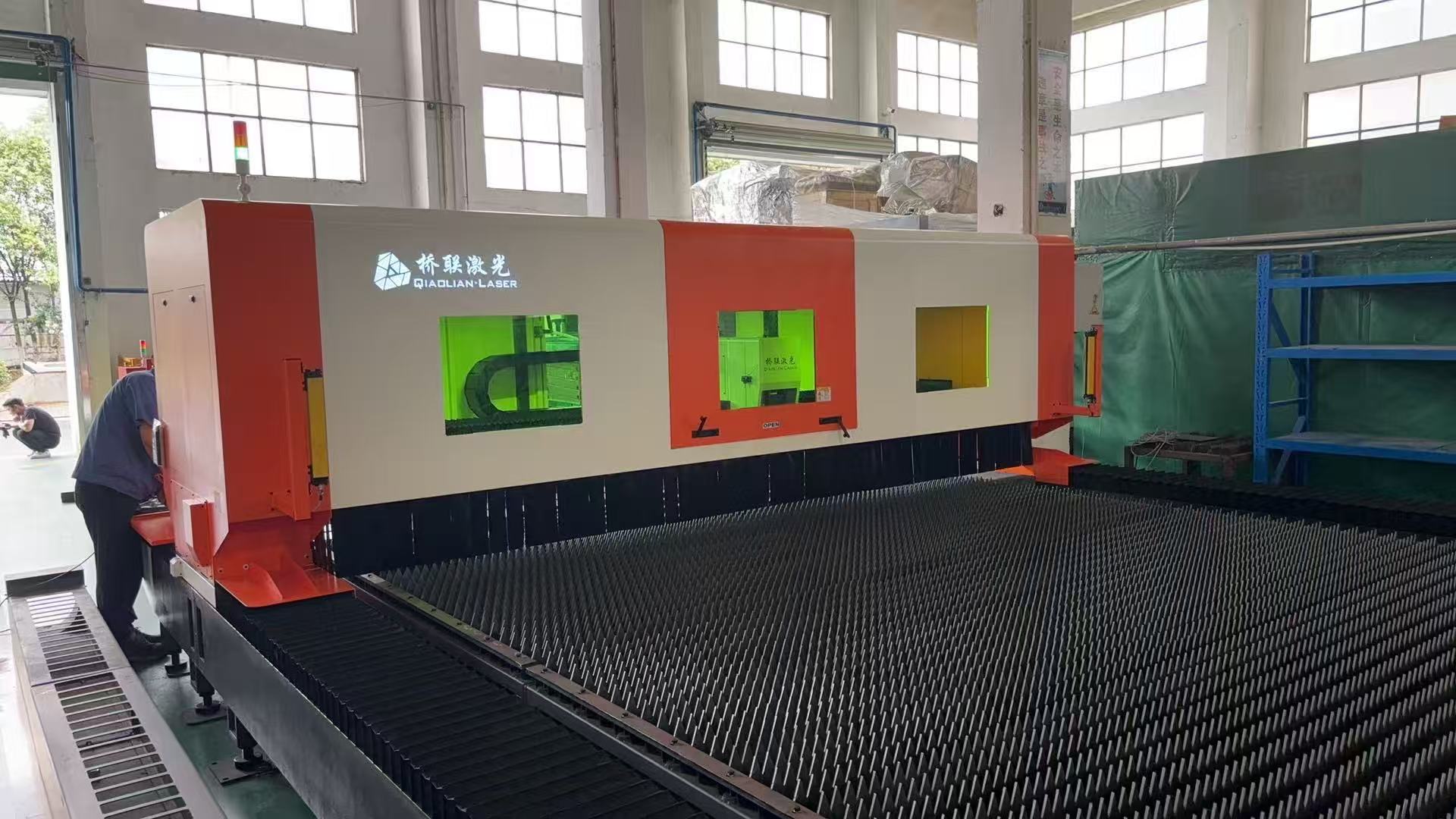

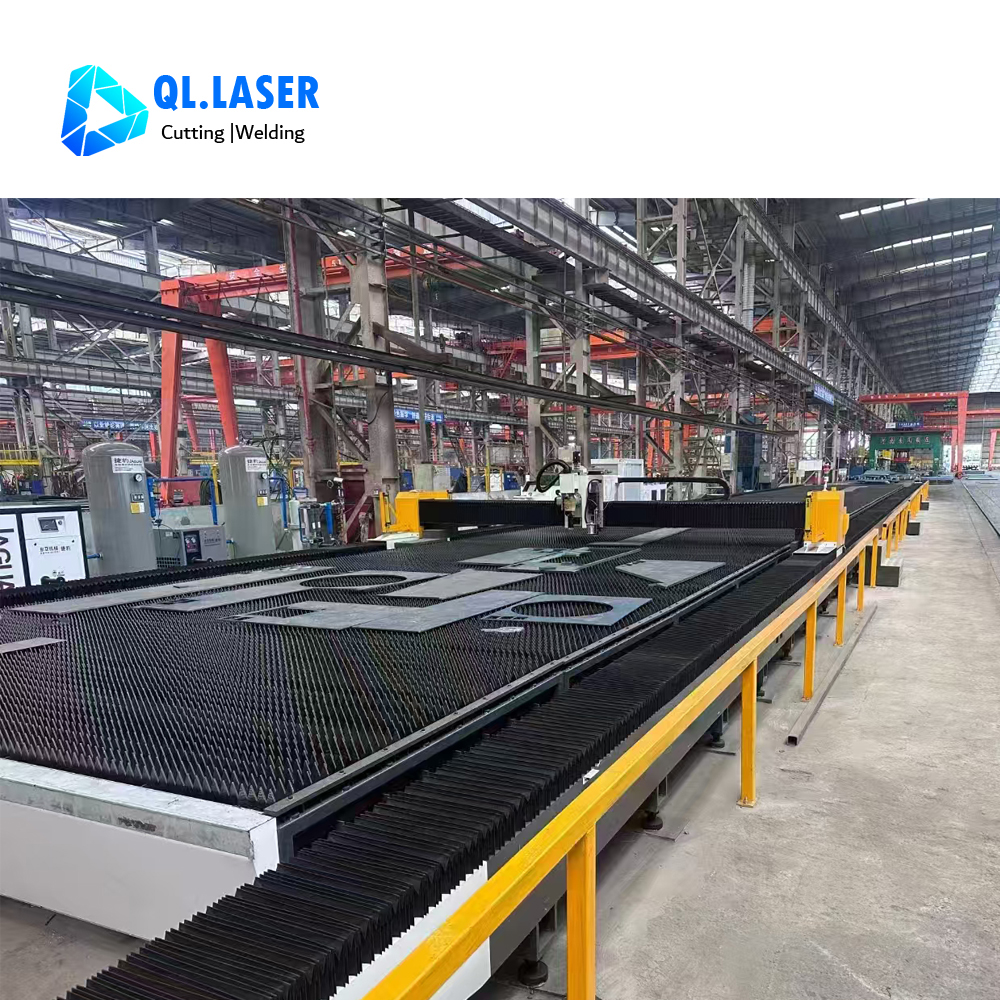

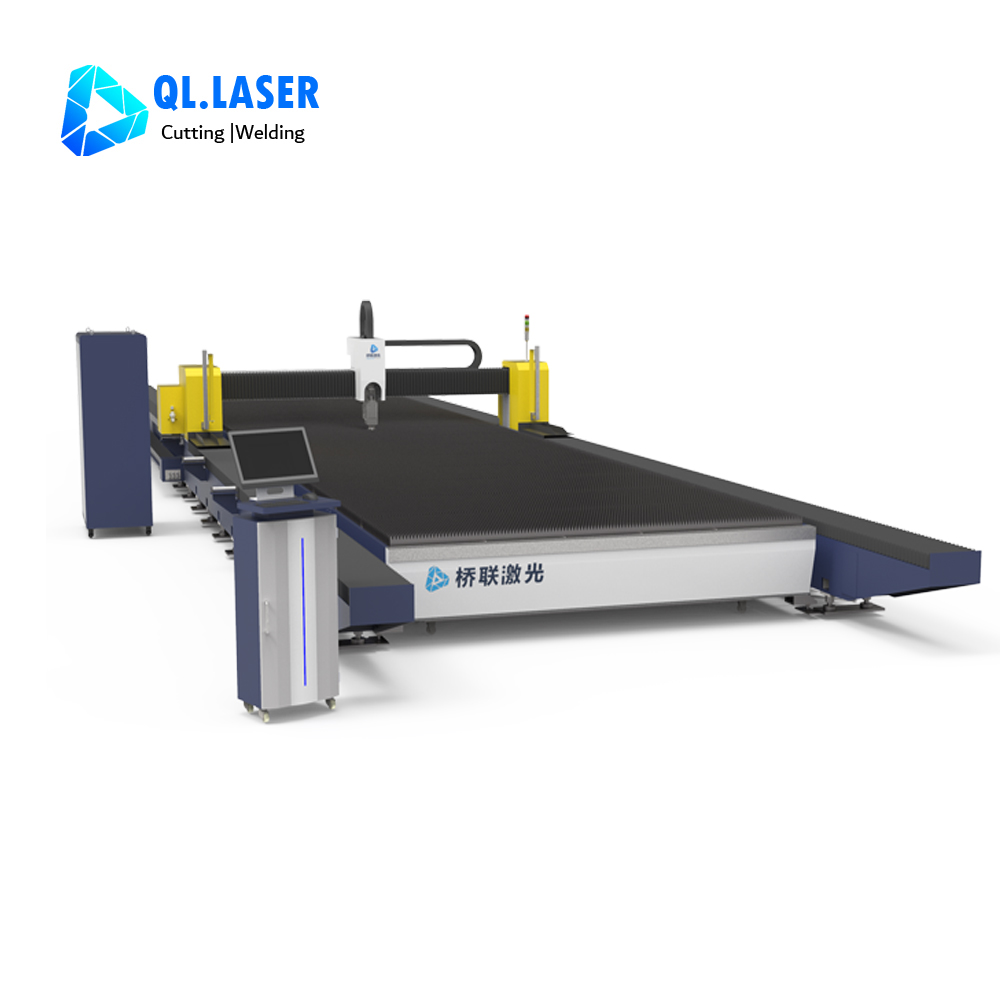

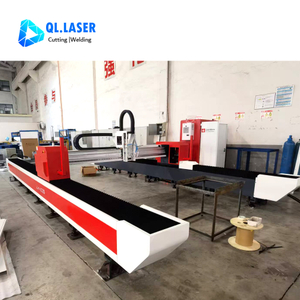

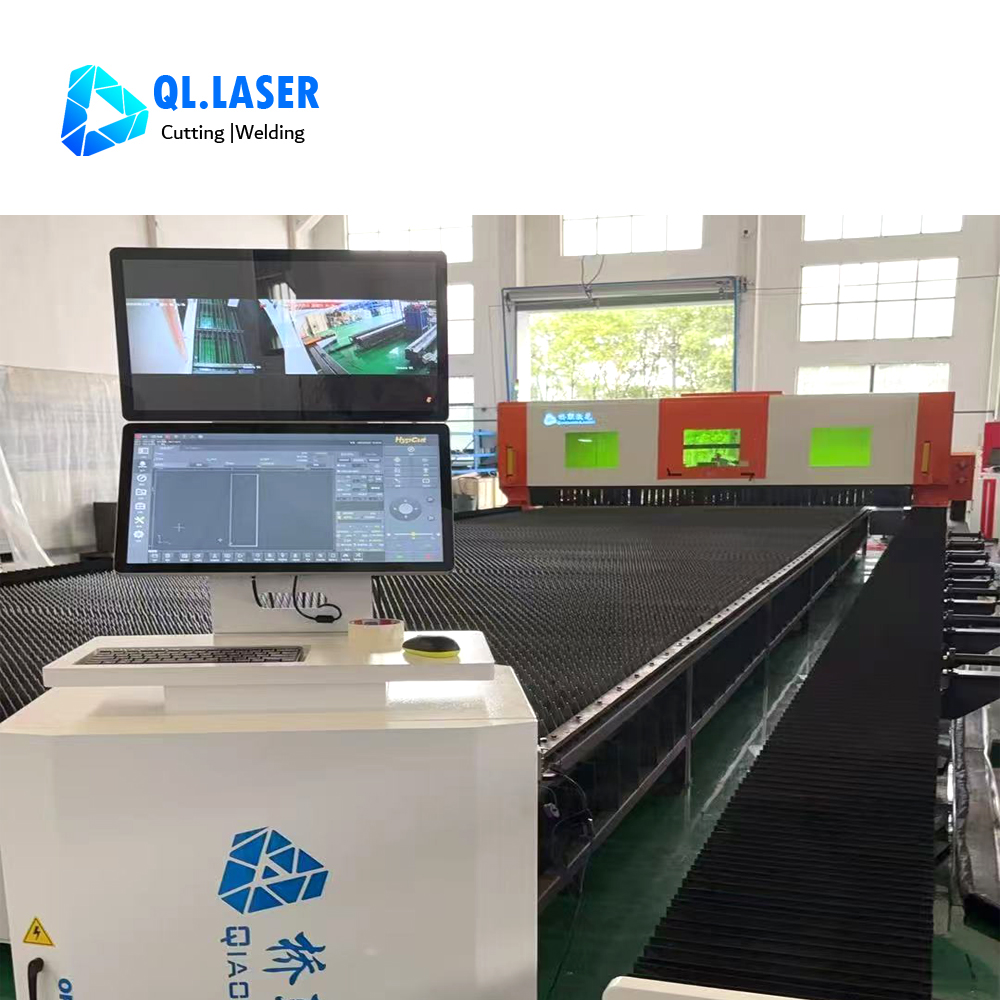

Портальный станок для лазерной резки большого формата

>> Преимущество продукта

1. Портальная конструкция отделяет стол для резки от двух боковых направляющих, эффективно защищая направляющие при резке толстых листов. Разборная конструкция, удобная для транспортировки, экономит затраты на упаковку и транспортировку.

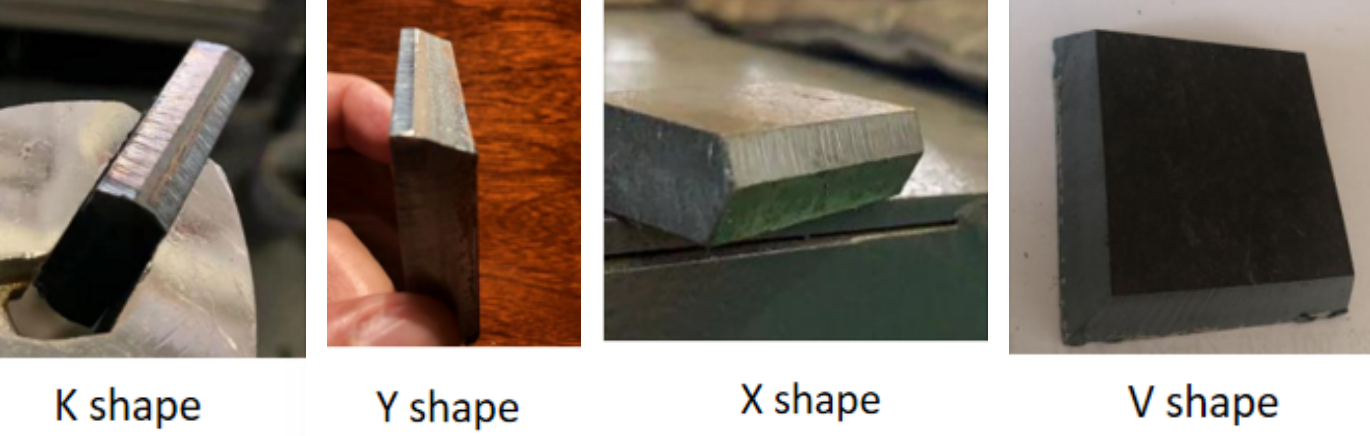

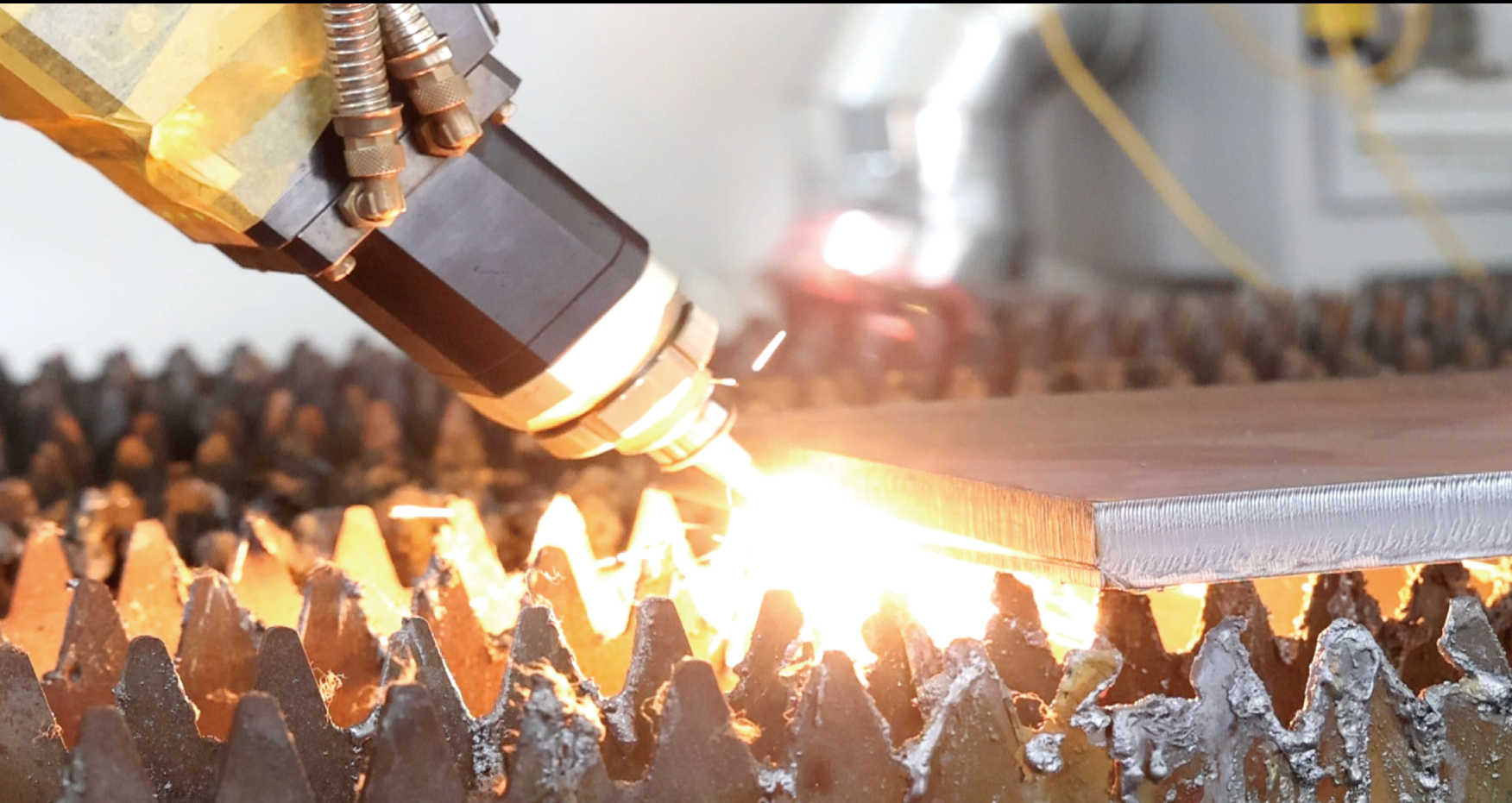

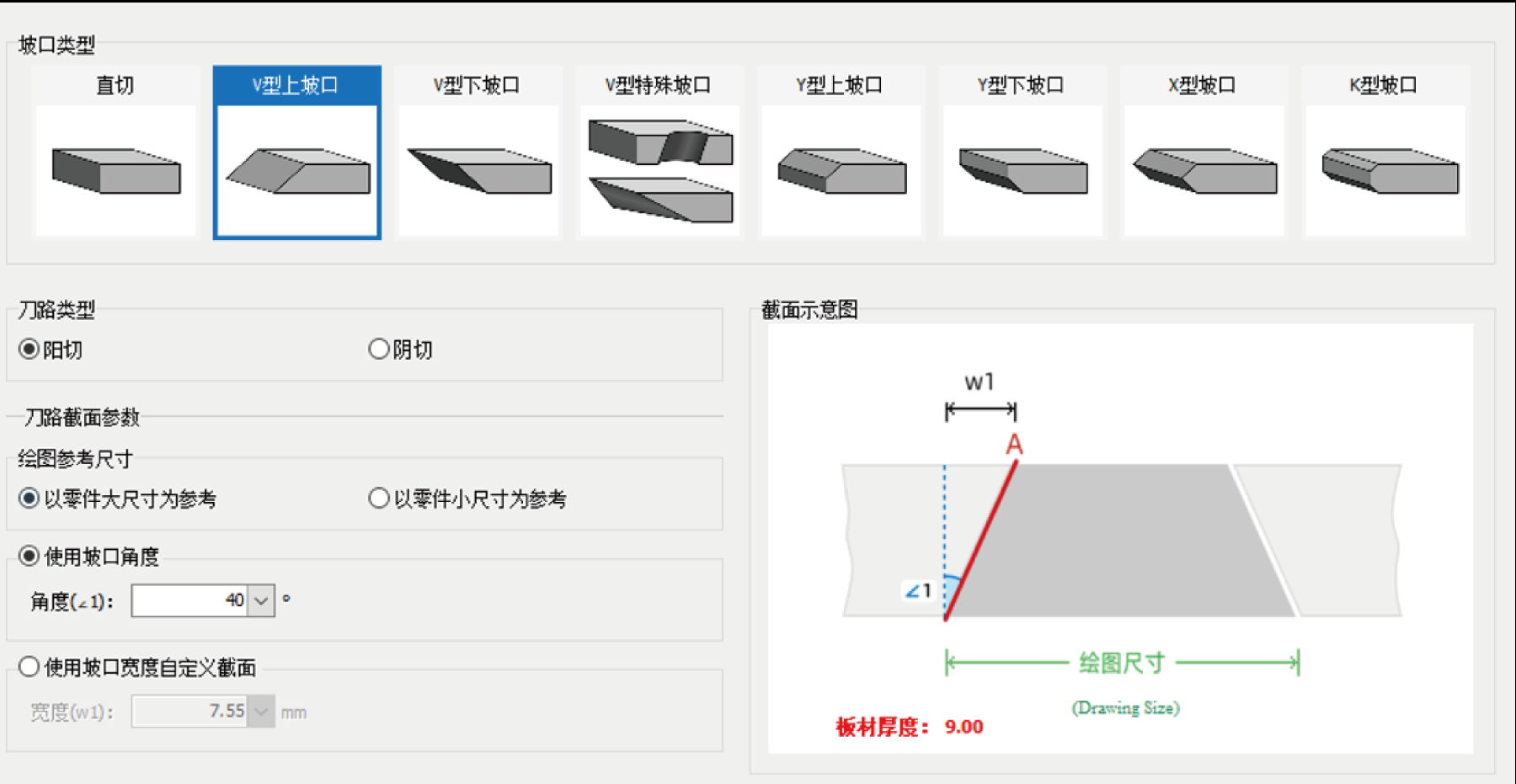

2. Функция наклонной резки может быть дополнительной. Поддержка скосов V/Y/X/K и специальных типов градиентных скосов: верхний круг-нижний квадрат.

3. Крышка перекладины или передняя крышка могут быть дополнительными. Установка крышки поперечины соответствует экологическим требованиям некоторых стран, что делает машину более эстетичной.

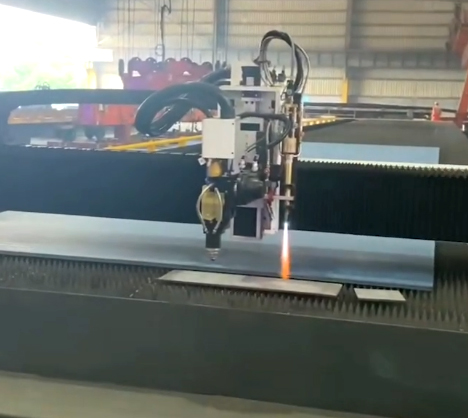

4. Функция маркировки пламени может быть дополнительной.

5. Портальный станок для лазерной резки оснащен мощными лазерами и воздушными компрессорами для воздушной резки средних листов, а также резки толстых листов, что повышает эффективность.

>> Технические параметры

Модель	JLH6025	JLH8025	JLH8030	JLH12025	JLH12025	JLH12030	JLH12035	JLH24040
Мощность лазера	6 кВт 12 кВт 15 кВт 20 кВт 30 кВт 40 кВт 60 кВт 80 кВт Raycus / Макс
Эффективный размер резки	6м*2,5м	8м*2,5м	8м*3м	12м*2,5м	12м*2,5м	12м*3м	12м*3,5м	24м*4м
Режущий материал	Углеродистая сталь, нержавеющая сталь, оцинкованный лист, алюминий, латунь, красная медь и т. д.
Точность позиционирования (мм/м)	Ось X/Y: ±0,03, ось Z: ±0,01
повторная точность позиционирования (мм)	Ось X/Y: ±0,01, ось Z: ±0,005
Высокая скорость позиционирования (м/мин)	Ось X/Y: 80, ось Z: 30
Скорость ускорения (G)	0.8
IP-класс	IP54
Другой размер может быть настроен.

>> Толщина резки для справки

Материя                     Мощность лазера	6 кВт	12 кВт	15 кВт	20 кВт	30квт	40кВт	60кВт
Углеродистая сталь (мм)	22	35	35	50	50	70	100
Нержавеющая сталь (мм)	18	25	30	40	50	70	100
Алюминий (мм)	16	25	30	30	30	70	60
Латунь (мм)	12	14	16	18	20	25	25
Красная медь (мм)	6	8	10	10	12	16	20

>> Использование продукта

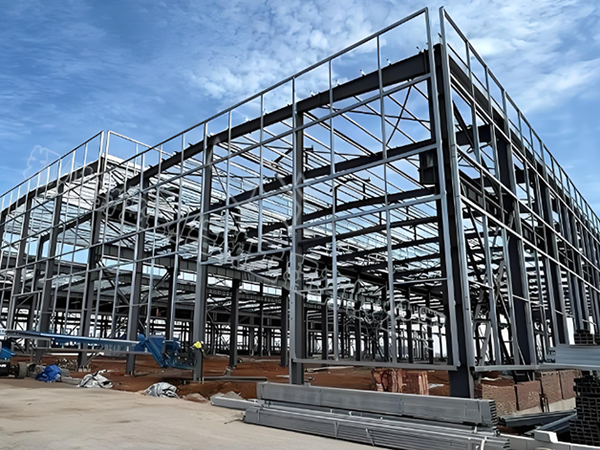

Мощный портальный станок для лазерной резки широко используется в высокоскоростных железных дорогах, мостостроении, судостроении, производстве стальных конструкций и других отраслях.

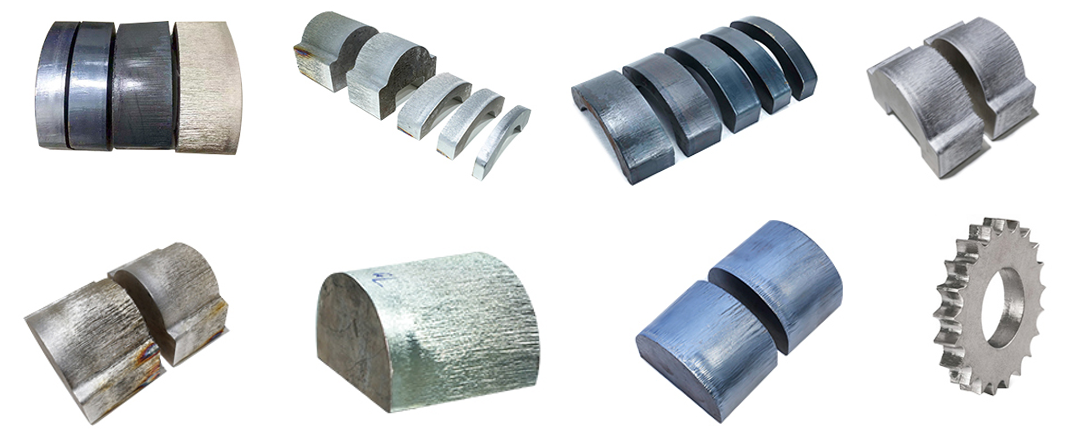

>> Образцы резки

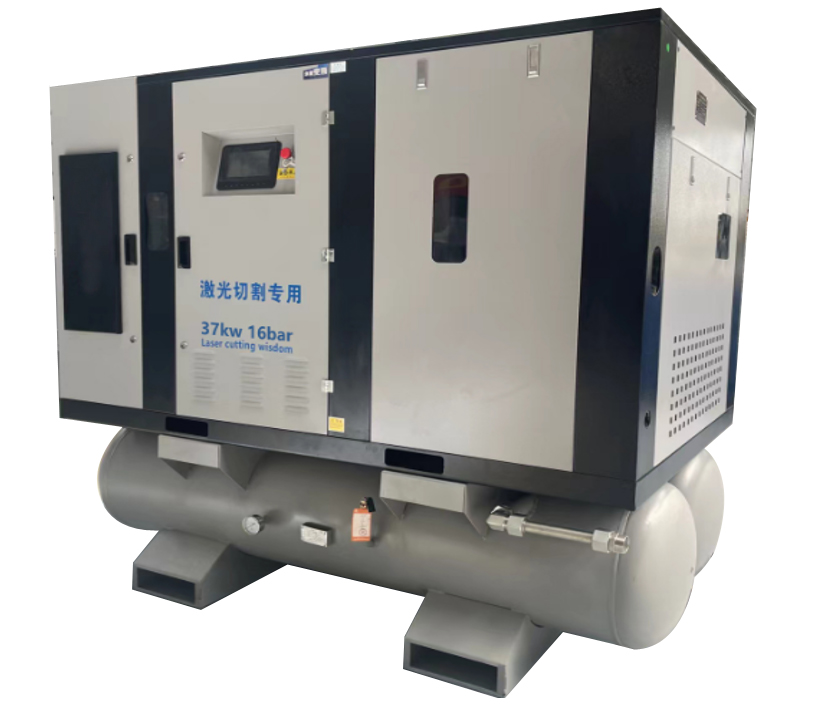

>> Профессиональный воздушный компрессор для лазерной резки

37 кВт/16 бар Таблица технических параметров воздушного компрессора (одноступенчатое сжатие)
Винтовой воздушный компрессор	Власть	37кВт
	Объемный расход (м⊃3;/мин)	3,5 м⊃3;/мин
	Давление (МПа)	1,58 МПа
	Метод запуска	Преобразование частоты
	Метод охлаждения	Воздушное охлаждение
	Электричество	380 В/50 Гц
сублимационная сушилка	Бесплатная доставка воздуха	3,8м⊃3;/мин
	Давление (МПа)	1,6 МПа
	Температура на входе	≤80℃
	Температура окружающей среды	<45℃
	Точка росы под давлением	2-10℃
	Диаметр выхода	Г1
	Электричество	220 В 50 Гц
Модульная сушильная машина	Бесплатная доставка воздуха	3,8м⊃3;/мин
	Давление (МПа)	1,6 МПа
	Электричество	220 В 50 Гц
Фильтр тонкой очистки*8шт.	Бесплатная доставка воздуха	8,5м⊃3;
	Давление (МПа)	≤2,0
	Содержание выхлопной пыли	0,01 мкм
	Диаметр выхода	РП3/4
Воздушный бак *2 шт.	Емкость резервуара для хранения газа	450L
	Максимальное рабочее давление	1,6 МПа
	Воздухозаборник	G1,5'
	Выход воздуха	G1,5'
	Температурный расчет	150℃
	Интерфейс предохранительного клапана	RC1/2
	Интерфейс выпускного клапана	RC1/2
	Размер	φ500*2000 мм
Размер	2300*1250*1860 мм
Масса	900 кг

>> Часто задаваемые вопросы

1. Можем ли мы изготовить разделочный стол самостоятельно?

Да. Если вы сделаете разделочный стол самостоятельно, мы предоставим чертежи.

2. Предоставляете ли вы услуги обучения установке на месте?

Да. Необходимо оплатить дополнительные расходы, включая билеты туда и обратно, визу, зарплату инженера, питание и проживание.

3. Сколько времени занимает установка и обучение этой машины?

Итого около 15-20дней. Требуется 2 инженера. Один инженер-электрик и один инженер-механик.
